Установка дренажного хомута

 Устанавливать хомут рекомендуется на дре-

нажной линии перед сифоном (дренажный

хомут подходит к большинству дренажных ли-

ний диаметром около 30 мм).

 Просверлите отверстие диаметром 7 мм в том

месте, куда вы планируете устанавливать

хомут.

 Снимите с прокладки (1) защитную пленку (2).

Приклейте уплотнительную прокладку (1)

с внутренней стороны

хомута, так чтобы от-

верстие в прокладке совпало с отверстием в

штуцере хомута

 Установите хомут, совместив отверстия в

штуцере и дренажной линии, затем затяните

болты (3). Болты следует затягивать равно-

мерно, чтобы две части хомута располагались

параллельно.

1– прокладка

2 – защитная пленка

3 – болты

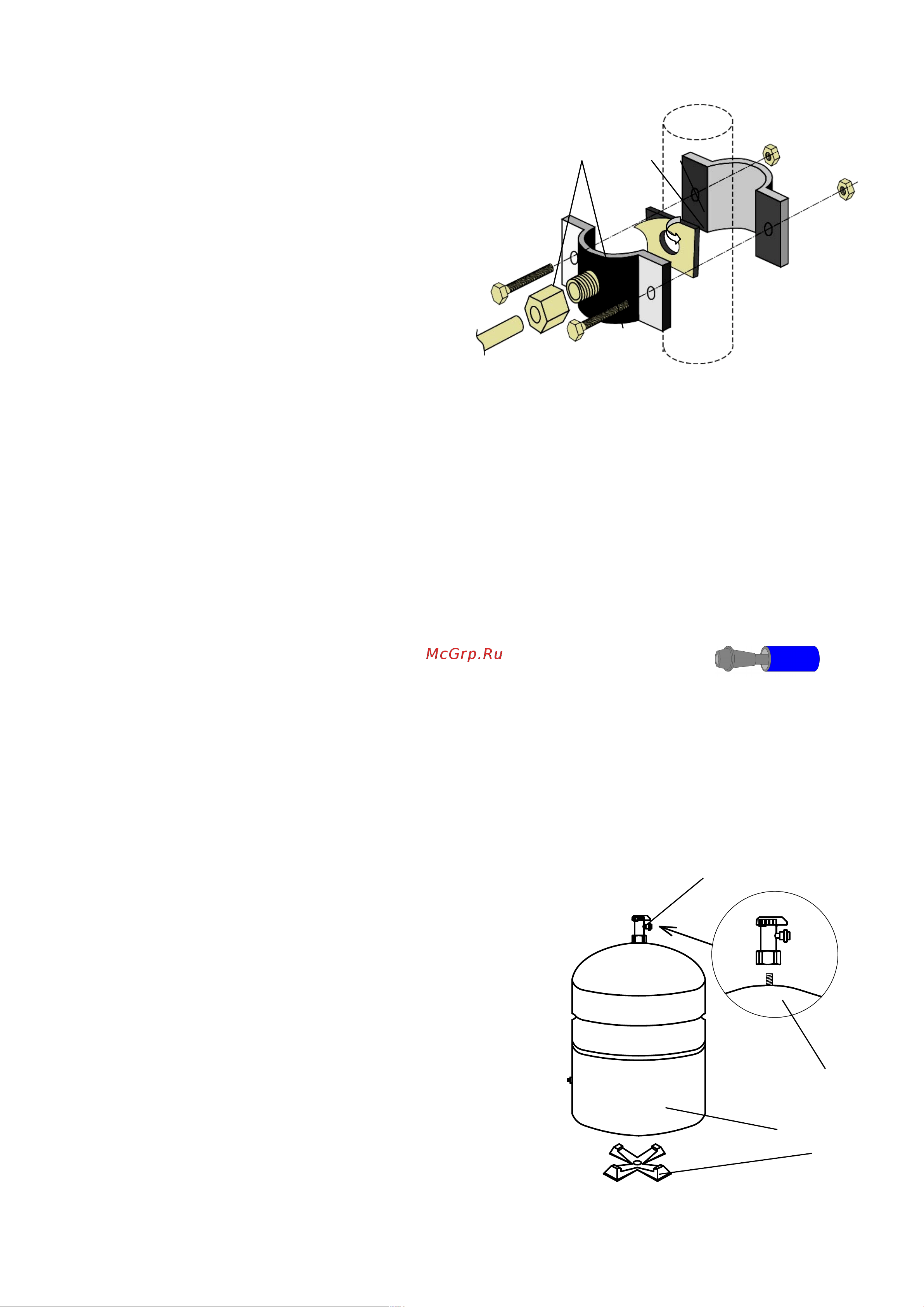

Рисунок 4. Дренажный хомут

Установка фильтрующих модулей

 Снимите с модулей термоусадочную пленку.

 Прежде чем установить модули, убедитесь, что поверхность на уплотнительных кольцах подсоеди-

нительного фланца (верхняя часть модуля) – чистая (отсутствует угольная пыль и т.п.). В случае на-

личия пыли промойте кольца под струей проточной воды.

 Установите дренажную

трубку (красного цвета) со встроенным ограничителем потока (рис. 5) и

угольником в мембранный модуль. Угольник должен быть установлен в дренажный штуцер (15) кор-

пуса мембранного модуля.

Внимание! Проверьте наличие ограничителя потока в дренажной трубке.

Важно не перепутать, каким концом вставляется трубка.

Ограничитель потока должен находиться со стороны мембранного модуля (рис. 7).



Вставьте последовательно каждый модуль в соответствующее гнездо блока коллекторов до упора и,

слегка надавливая, поверните модуль по часовой стрелке до щелчка.

Порядок установки модулей изображен на рис. 7.

Сборка накопительного бака для чистой воды

 Выньте бак из упаковки.

ВНИМАНИЕ! Не допускайте падения бака.

 Установите бак (1) на

подставку (2).

ВНИМАНИЕ! Необходимо найти положение,

при котором бак устойчив.

 Накрутите кран (3) на штуцер (4), находящийся в

верхней части бака. Уплотните соединение, ис-

пользуя ленту ФУМ.

1 – бак

2 – подставка

3 – кран

4 – штуцер

Рисунок 6. Накопительный бак

Рисунок 5.

Ограничитель потока
