8
Установка водоочистителя (рис. 7)
Водоочиститель закрепите так, чтобы расстояние между нижней точкой модулей и полом было не ме-
нее 17 сантиметров. Это необходимо для удобства смены фильтрующих модулей и установки дренаж-
ной трубки. Обратите внимание, чтобы подводящие трубки проходили свободно, без изломов.
6. ЗАПУСК СИСТЕМЫ
6.1. Подсоединение подводящих трубок
Внимание: штуцера (17), (9) и (14) используются при подключении комплекта повышения давле-
ния.
От крана чистой воды (5) пластиковую подводящую трубку (6) подсоедините к выходному шту-
церу блока кондиционирования воды (7). Для этого вытащите из-под пластиковой втулки клипсу,
вставьте предварительно смоченный водой конец трубки во втулку штуцера до
упора на глубину
примерно 15 мм и установите клипсу на место.
К дренажному хомуту (8). На трубку (10), отходящую от корпуса мембранного модуля, наденьте
пластиковую гайку и наверните гайку на штуцер дренажного хомута.
К накопительному баку (11). Вставьте предварительно смоченный водой конец трубки (12) во
втулку штуцера крана накопительного бака до
упора на глубину примерно 15 мм и установите
клипсу на место. Другой конец трубки подсоедините к выходу клапана (13) мембранного модуля
аналогично.
От узла подключения (3). Вставьте свободный конец подводящей трубки от узла подключения (4)
во входной штуцер (2).
ВНИМАНИЕ! Проверьте прочность закрепления трубок, при усилии 8–10 кгс трубка не должна вы-
таскиваться.

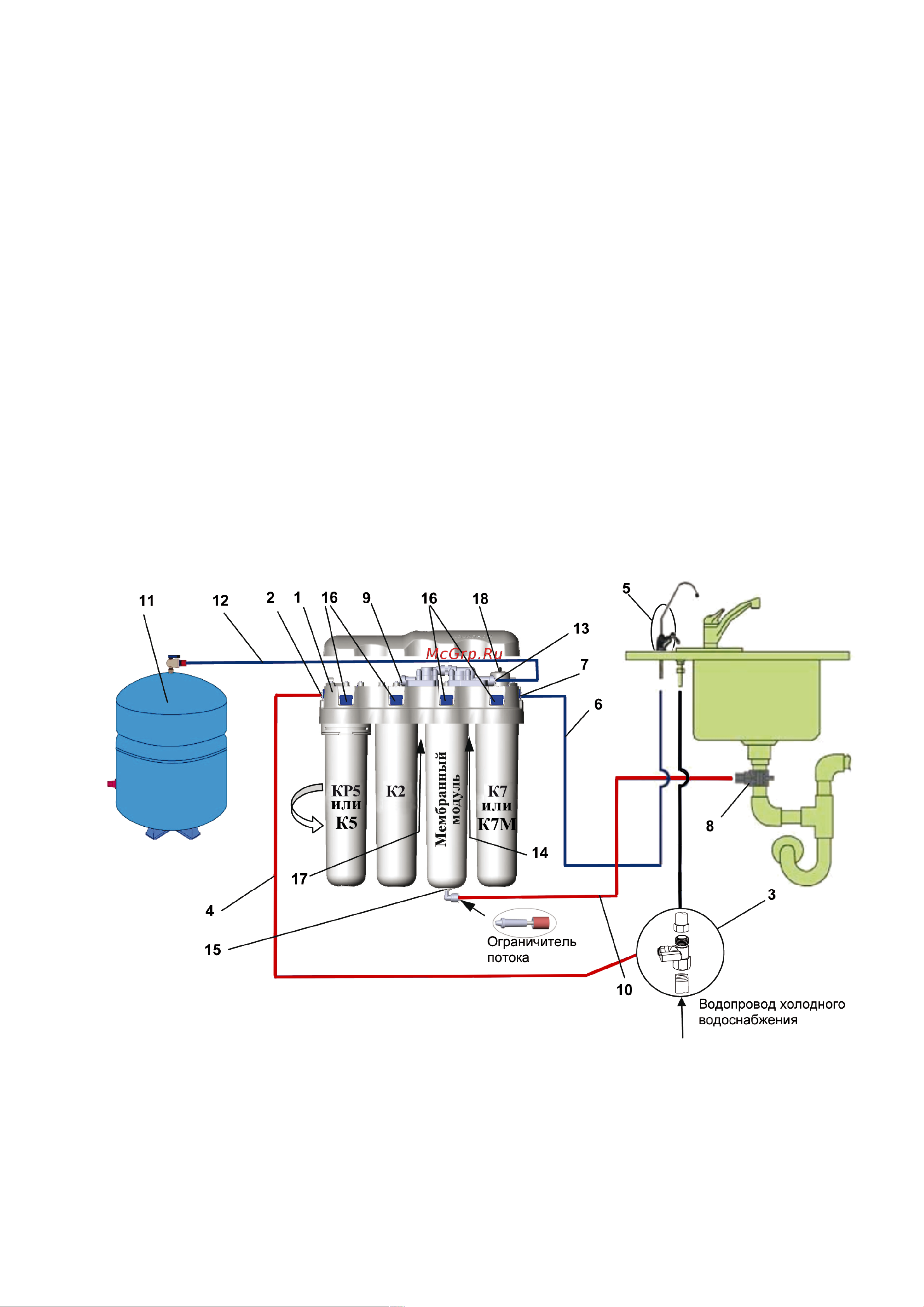

Рисунок 7. Схема установки водоочистителя
1 – блок коллекторов; 2 – входной штуцер; 3 – узел подключения; 4 – трубка от узла подключения; 5 – кран чистой воды; 6 –трубка
к крану чистой воды; 7 – выходной штуцер; 8 – дренажный хомут; 9, 14, 17– штуцера для подключения комплекта повышения дав-
ления; 10 – дренажная трубка; 11 – накопительный бак; 12 –трубка к накопительному баку; 13 – штуцер для подключения накопи-
тельного бака; 15 – дренажный штуцер; 16 – стопорные кнопки; 18 – промывочная заглушка
6.2. Промывка фильтрующего модуля К2 (рис. 8)
Чтобы предотвратить возможное попадание угольной пыли на мембрану, необходимо промыть мо-
дуль предварительной очистки К2. Для этого:
