8
Подключение электропитания

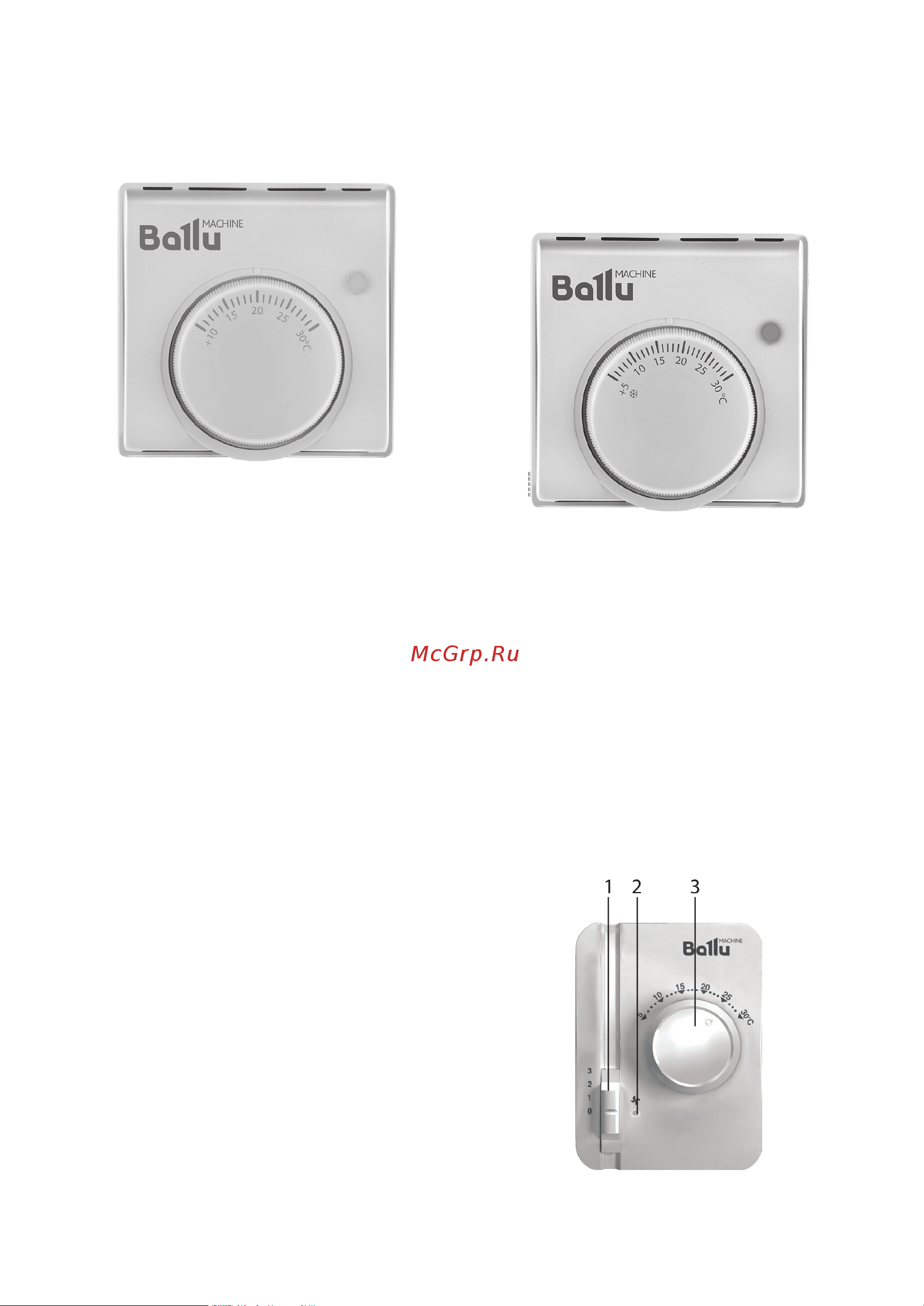

Термостат механический ВМТ-1
Термостат механический ВМТ-1 применяется
для регулирования поддерживаемой в помеще-
нии температуры. В качестве чувствительного
элемента используется сильфон, заполненный
газом. Обычно применяется в коммерческих
помещениях, в домашних системах отопления
и кондиционирования воздуха совместно с
климатической техникой. Данный термостат не
устанавливается в помещениях с повышенной
влажностью и в агрессивных средах (Класс за-
щиты IP40).
Корпус выполнен из высококачественного пла-
стика. Устройство оснащено индикатором ра-
боты. При подключении согласно прилагаемым
схемам, при повышении измеряемой температу-
ры, относительно заданного значения, контакты
термостата размыкаются.
Возможны два варианта управления электро-
прибором с помощью данного термостата:
1) Осуществлять регулировку температуры в
помещении с помощью управления электро-
магнитным вентилем, который будет перекры-
вать подачу теплоносителя в теплообменник
тепловентилятора, когда температура в поме-
щении достигнет необходимого уровня. При
данном способе регулирования вентилятор
не отключается, осуществляя конвекцию воз-
душных масс в помещении.
2) Терморегулятор осуществляет отключение
вентилятора, что прерывает снятие тепла с
теплообменника и подачу его в отапливаемое
помещение.
Термостат механический ВМТ-2
Термостат механический ВМТ-2 является моди-
фицированным аналогом термостата BMT-1 и
снабжен боковым выключателем, с помощью
которого пользователь может полностью отклю-
чать вентилятор (Класс защиты IP40).
Пульт управления (контроллер) BRC-W
Пульт BRC-W, при помощи встроенного датчика
температуры, позволяет поддерживать необхо-
димую температуру воздуха вблизи проема и
регулировать тепловую мощность.
При подключении выносного датчика к пульту
BRC-W считывание температуры с встроенного
датчика прекращается.
Пульт управления не предназначен для установ-
ки в помещениях с повышенной влажностью и в
агрессивных средах (класс защиты IP20).
Управление пультом BRC-W
Перед включением тепловентилятора переклю-
чатели пульта должны находиться в положении 0.
1 - четырехпозиционный переключатель
