1 2 3

   









Português Ελληνικα Türkçe

MONTAGEM ΕΥΝΑΡΜΟΛΟΓΗΣΗ MONTAJ

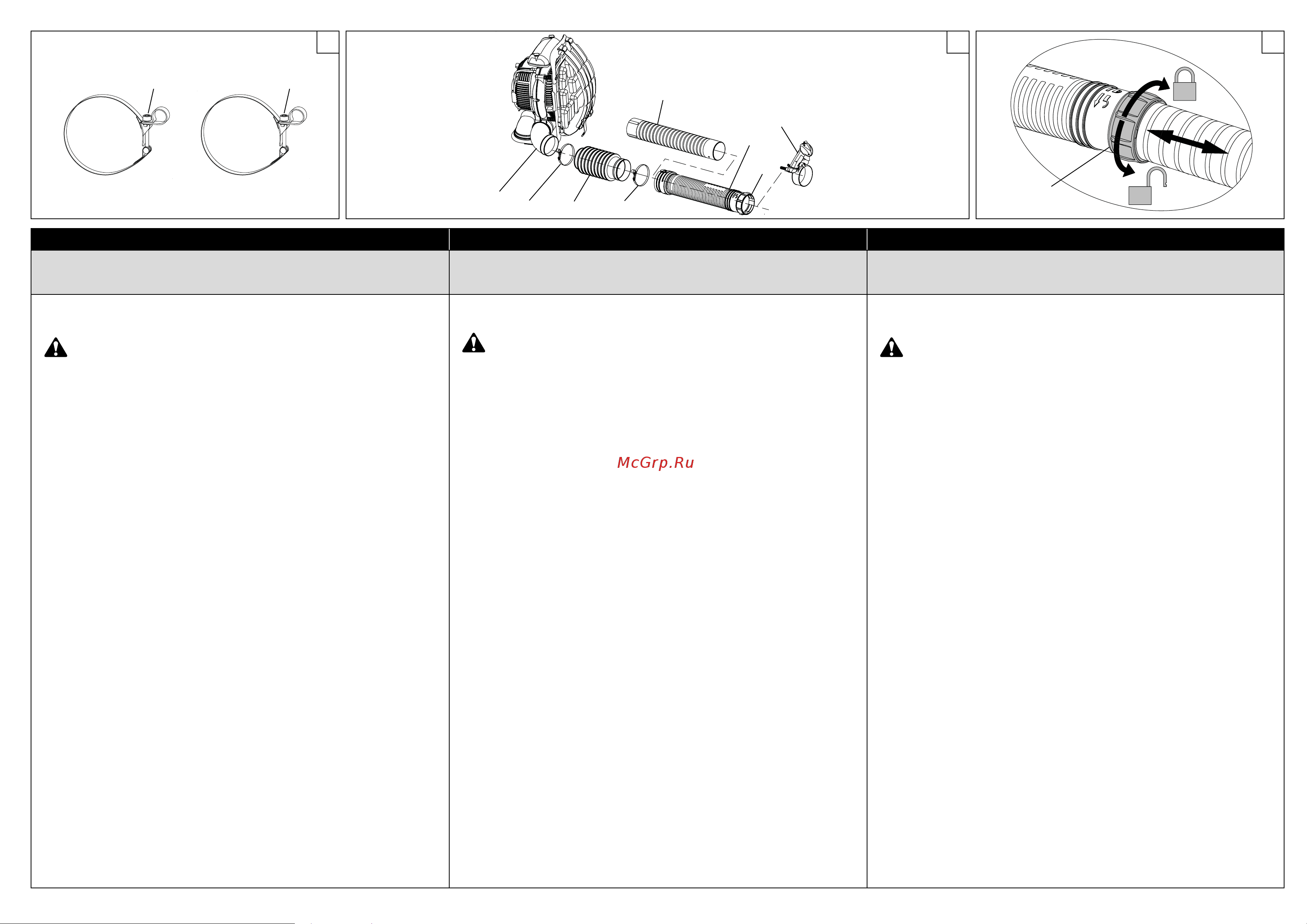

Montagem dos tubos/pega

ATENÇÃO – Quando montar os tubos e o bocal, o

motor deve estar desligado e o interruptor na

posição STOP.

1. Introduza uma das duas abraçadeiras (Fig.1) na

extremidade completamente cilíndrica do tubo

flexível (A, Fig.2). Insira no cotovelo (F) a extremidade

mais curta do tubo flexível (A) e, com a chave

fornecida, aperte o parafuso para apertar a

abraçadeira que acabou de montar. Antes de apertar

o parafuso do anel de aperto (G, Fig.1), insira o tubo

do cabo de aceleração no respectivo alojamento.

2. Insira o punho (C, Fig.2) no tubo de lançamento (B)

depois de ter desapertado completamente os

parafusos (N, Fig.5).

3. Insira o tubo (B, Fig.2) pelo lado que tem os cortes de

expansão, na outra extremidade do tubo flexível (A),

e aperte-os com a outra abraçadeira (Fig.1),

posicionando-a no local dos cortes de expansão. A

regulação da rotação do tubo (B) é obtida apertando

mais ou menos a abraçadeira. Antes de apertar o

parafuso do anel de aperto (G, Fig.1), insira o tubo do

cabo de aceleração no respectivo alojamento.

4. Para extrair o tubo de extensão (D, Fig.2) que está no

interior do tubo (B), rode a virola (E) na direção de

"aloquete aberto". Uma vez atingida a posição

desejada, rode a virola (E, Fig.3) para a posição de

"aloquete fechado" para bloquear os dois tubos.

5. OPCIONAL – Para tornar mais direccionável e eficaz

jacto do soprador, é possível montar o tubo com uma

secção de saída em bico de pato (Fig.4) no lugar do

bocal. O kit pode ser adquirido em separado.

∆ÔÔı¤ÙËÛË ÙÓ ÛÏ‹ÓÓ/ÃÂÈÚÔÏ∙‚‹

¶ƒ√™√Ã∏ - ∫∙Ù¿ ÙËÓ ÙÔÔı¤ÙËÛË ÙÓ

ÛÏ‹ÓÓ Î∙È ÙÔ˘ ÛÙÔÌ›Ô˘, Ô ÎÈÓËÙ‹Ú∙ Ú¤ÂÈ Ó∙

Â›Ó∙È Û‚ËÛÙ Î∙È Ô ‰È∙ÎÙË ÛÙË ı¤ÛË STOP

1. Περάστε έναν από τους δύο σφιγκτήρες (εικ.1) στο

πλήρως κυλινδρικό άκρο του εύκαμπτου σωλήνα (A,

εικ.2). Εισαγάγετε στη γωνία (F) το πιο κοντό άκρο

του εύκαμπτου σωλήνα (A) και με το παρεχόμενο

κλειδί, βιδώστε τη βίδα για να σφίξετε τον

σφιγκτήρα που μόλις τοποθετήσατε. Πριν σφίξετε

τη βίδα του σφιγκτήρα του εύκαμπτου σωλήνα (G,

εικ.1), τοποθετήστε τον εύκαμπτο σωλήνα του

γκαζιού στο κατάλληλο περίβλημα.

2. Εισαγάγετε τη λαβή (C, εικ.2) στον αυλό (B) αφού

ξεβιδώσετε πλήρως τις βίδες (N, εικ. 5).

3. Τοποθετήστε τον σωλήνα (B, εικ.2) από την πλευρά

με τις εγκοπές επέκτασης, στο άλλο άκρο του

εύκαμπτου σωλήνα (A) και σφίξτε του σωλήνες με

τον άλλο σφιγκτήρα (εικ. 1), τοποθετώντας τον στην

υποδοχή των εγκοπών επέκτασης. Η ρύθμιση της

περιστροφής του σωλήνα (B) επιτυγχάνεται με

σύσφιξη του σφιγκτήρα περισσότερο ή λιγότερο.

Πριν σφίξετε τη βίδα του σφιγκτήρα του εύκαμπτου

σωλήνα (G, εικ.1), τοποθετήστε τον εύκαμπτο

σωλήνα του γκαζιού στο κατάλληλο περίβλημα.

4. Για να αφαιρέσετε τον σωλήνα επέκτασης (D, εικ.2)

που βρίσκεται στο εσωτερικό του σωλήνα (B),

περιστρέψτε τον δακτύλιο (E) προς την κατεύθυνση

“ανοικτού λουκέτου”. Όταν επιτευχθεί η επιθυμητή

θέση, περιστρέψτε τον δακτύλιο (E, εικ.3) προς τη

θέση “κλειστού λουκέτου” για να ασφαλίσετε του ς

δύ ο σωλήνες.

5. ΠΡΟΣΟΧΗ – Για να κάνετε το πίδακα φυσήματος πιο

κατευθυνόμενο και αποτελεσματικό, είναι δυνατή η

τοποθέτηση του σωλήνα με ένα τμήμα εξόδου

πάπιας (Εικ.4). Το κιτ μπορεί να αγοραστεί

ξεχωριστά.

Boruların/sapın montajı

DİKKAT - Borular ve uç takılı durumdayken, motor

durdurulmuş ve anahtar da STOP pozisyonuna

getirilmiş olmalıdır.

1. Hortumun (A, Şek.2) tamamen silindirik ucuna iki

kelepçeden (Şek.1) birini takınız. Esnek borunun (A)

kısa ucunu dirseğe (F) takınız ve ürünle birlikte verilen

anahtarı kullanarak takılmış olan bandı vida ile sıkınız.

Boru sıkıştırma kelepçesinin (G, Şek.1) vidasını

sıkıştırmadan önce, gaz kablosunun borusunu

yuvasına yerleştiriniz.

2. Kilitleme kolunun altındaki vidalar (N, Şek.5)

tamamen söktükten sonra, kolu (C, Şek.2) püskürtme

borusu (B) üzerine takınız.

3. Boruyu (B, Şek.2), esnek borunun (A) genleşme

kesiklerine yandan takarak yerine sokunuz ve bunları

genleşme kesiklerinin yuvasına yerleştirerek diğer

kelepçeyle (Şek.1) sıkınız. Boru (B) rotasyon

ayarlanması, kelepçeyi biraz sıkarak yapılır. Boru

sıkıştırma kelepçesinin (G, Şek.1) vidasını

sıkıştırmadan önce, gaz kablosunun borusunu

yuvasına yerleştiriniz.

4. Borunun (B) içindeki uzatma borusunu (D, Şek.2)

çıkarmak için, halka somunu (E) "açık asma kilit"

yönünde çeviriniz. İstenen konuma ulaşıldığında, iki

boruyu kilitlemek için halka somunu (E, Şek.3) "kapalı

asma kilit" konumuna çeviriniz.

5. OPSİYONEL - Püskürtme işleminin daha doğru ve

etkin bir biçimde yönlendirilmesi için, çıkış kesiti

hortum başı biçiminde olan boru yerine çıkış kesiti

ördek gagası biçimindeki bir borunun monte edilmesi

mümkündür (Şek.4). Olan kit ayrıca satın alınabilir.
