15
4 5
Česky Pуccкий Polski
MONTÁŽ СБОРКА MONT
MontáÏ trubek/drÏadla
POZOR - Při montáži trubek a trysky musí být
motor vypnutý a vypínač musí být v poloze STOP.
1. Jednu ze dvou stahovacích pásek (obr.1) nasuňte na
zcela válcový konec hadice (A, obr.2). Na koleno (F)
nasuňte kratší konec hadice (A) a k l í č e m z
výbavy zašroubujte šroub pro dotažení právě
namontované stahovací pásky. P řed utažením šroubu
svorky hadice (G, obr.1) zasuňte do příslušné polohy
hadici kabelu akcelerátoru.

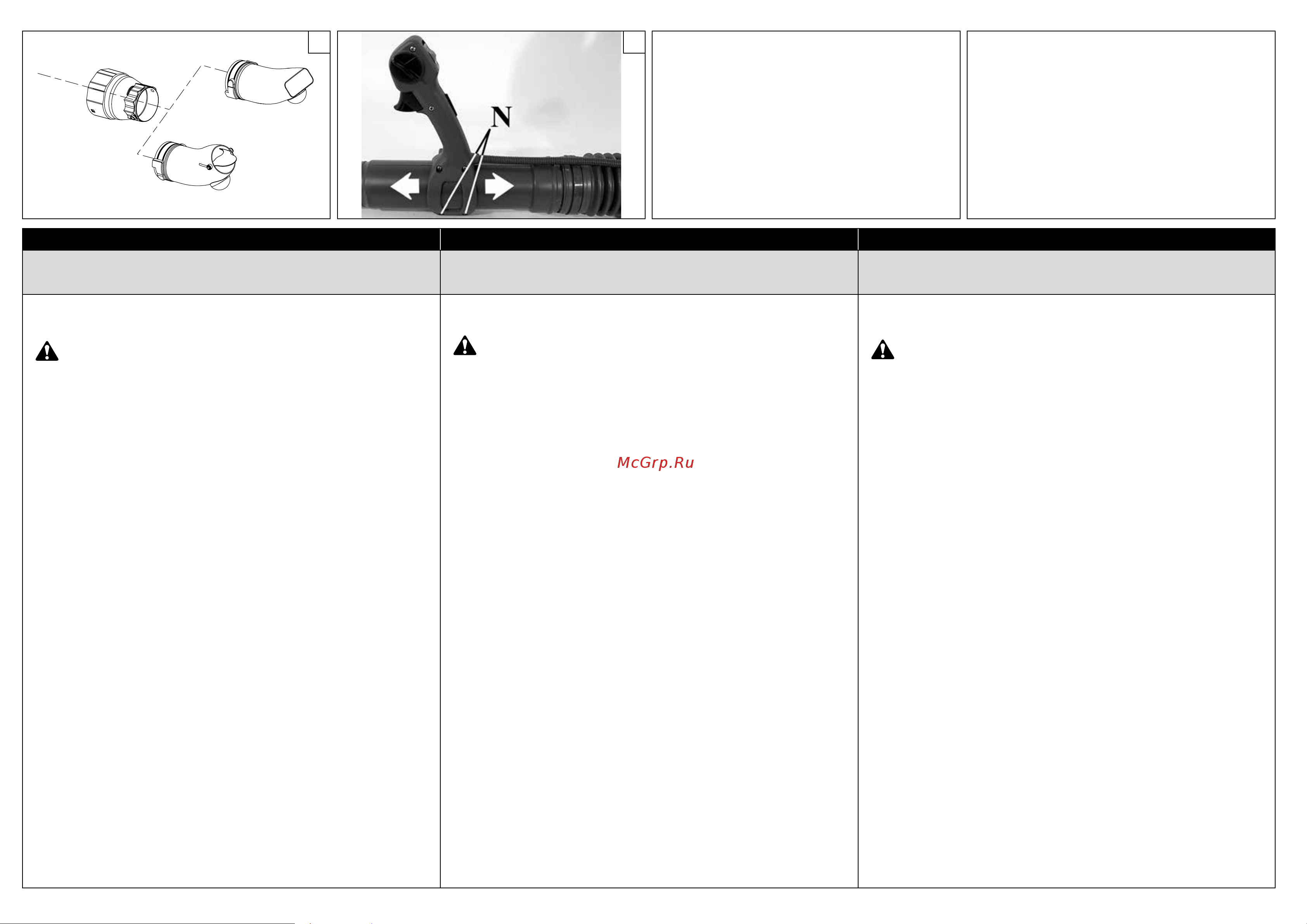

2. Rukojeť (C, obr.2) nasaďte na vyfukovací trubici (B) po
úplném vyšroubování šrouby (N, obr.5).
3. Trubku (B, obr.2) nasaďte koncem s expanzními zářezy
na druhý konec hadice (A) a připevněte ji druhou
stahovací páskou (obr.1), kterou umístěte v místě
expanzních zářezů. Seřízení otáčení trubice (B) se
dosáhne větším nebo menším dotažením stahovací
pásky. P řed utažením šroubu svorky hadice (G, obr.1)
zasuňte do příslušné polohy hadici kabelu
akcelerátoru.
4. Pro vytažení prodlužovací trubice (D, obr.2), která je
uvnitř trubice (B), otočte objímku (E) ve směru
"odemčeného zámku". Po dosažení požadované
polohy otočte objímku (E, obr.3) do polohy
"zamčeného zámku" pro zajištění obou trubic.
5. VOLITELNÉ - Chcete-li, aby byl proud vzduchu lépe
směrovatelný a účinnější, můžete namontovat trubku
s širokou výstupní hubicí typu "kachního zobáku"
(obr.4). Souprava je k dostání samostatně.
Монтаж труб/рукоятки
ВНИМАНИЕ – Во время монтажа трубок и сопла
двигатель должен быть выключен, а
переключатель - установлен в положение STOP.
1.
Наденьте один из двух хомутов (Рис.1) на полностью
цилиндрический конец гибкой трубки (A, Рис.2).
Наденьте на колено (F) короткий конец гибкой трубки
(A) и затяните только что установленный хомут
ключом, входящим в комплект поставки. Прежде чем
затянуть винт зажима (G, Рис.1), вставьте кабель
акселератора в соответствующее гнездо.
2. Наденьте ручку (C, Рис.2) на нагнетательную трубку
(B), предварительно полностью откру тив вход
ящим в комп лек т поставки винты (N, Рис.5).
3. Наденьте тру бк у (B, Рис.2) с тороно й с
расширительными разрезами на другой конец
гибкой трубки (A) и затяните ее другим хомутом
(Рис.1), установив его в пазу в зоне
расширительных разрезов. Регулировка вращения
трубки (B) достигается бóльшим или меньшим
затягиванием хомута. Прежде чем затянуть винт
зажима (G, Рис.1), вставьте кабель акселератора в
соответствующее гнездо.
4. Чтобы вынуть удлинительную трубку (D, Рис.2),
расположенную вну три трубки (B), поверните
кольцо (E) в сторону “открытого замка. После
достижения нужного положения поверните
кольцо (E, Рис.3) в положение “закрытый замок,
чтобы зафиксировать обе трубки.
5. ОПЦИЯ – Чтобы сделать поток воздуха более
направленным и эффективным, вместо сопла
можно установить трубку с выходным отверстием
в виде утиного клюва (Рис.4). Комплект, имеющий,
приобретается отдельно.
Montaż rur/uchwytów
UWAGA - Podczas instalowania rur i dyszy silnik
musi być wyłączony, a przełącznik musi się
znajdować w położeniu STOP.
1. Wsunąć jedną z dwóch opasek (rys.1) na całkowicie
cylindrycznym końcu węża (A, rys.2). Wsunąć na
kolanko (F) krótszy koniec węża (A) i kluczem
dołączonym do zestawu przykręcić śrubę, by ścisnąć
zamontowaną opaskę. Przed dokręceniem śruby na
obejmie rury (G, rys.1), włożyć przewód gazu do
specjalnej obsady.
2. Wsunąć rękojeść (C, rys.2) na wał (B) po całkowitym
odkręceniu śruby znajdującej (N, rys.5).
3. Wsunąć wał (B, rys.2) od strony z nacięciami
rozszerzającymi na drugi koniec węża (A) i ścisnąć je
drugą opaską (rys.1), ustawiając ją w gnieździe nacięć
rozszerzających. Regulację obrotu wału (B) uzyskuje
się, ściskając opaskę mocniej lub słabiej. Przed
dokręceniem śruby na obejmie rury (G, rys.1), włożyć
przewód gazu do specjalnej obsady.
4. Aby wyciągnąć rurę przedłużającą (D, rys.2), która
znajduje się we wnętrzu wału (B), obrócić pierścień (E)
w kierunku k otwartej łódki. Po osiągnięciu żądanej
pozycji, obrócić pierścień (E, rys.3) w kierunku pozycji
“zamkniętej kłódki, by zablokować obie rury.
5. OPCJAW celu ułatwienia kontrolowania kierunku
wydmuchiwanego strumienia i zwiększenia
wydajności istnieje możliwość zamontowania rury z
wylotem w kształcie dzióbka (rys.4) zamiast dyszy.
Zestaw oznaczony jest do nabycia oddzielnie.
