Воздухосборники RV-серия. Арт. 13100001/ 13100002/ 13100003
2. Габаритные и установочные
размеры

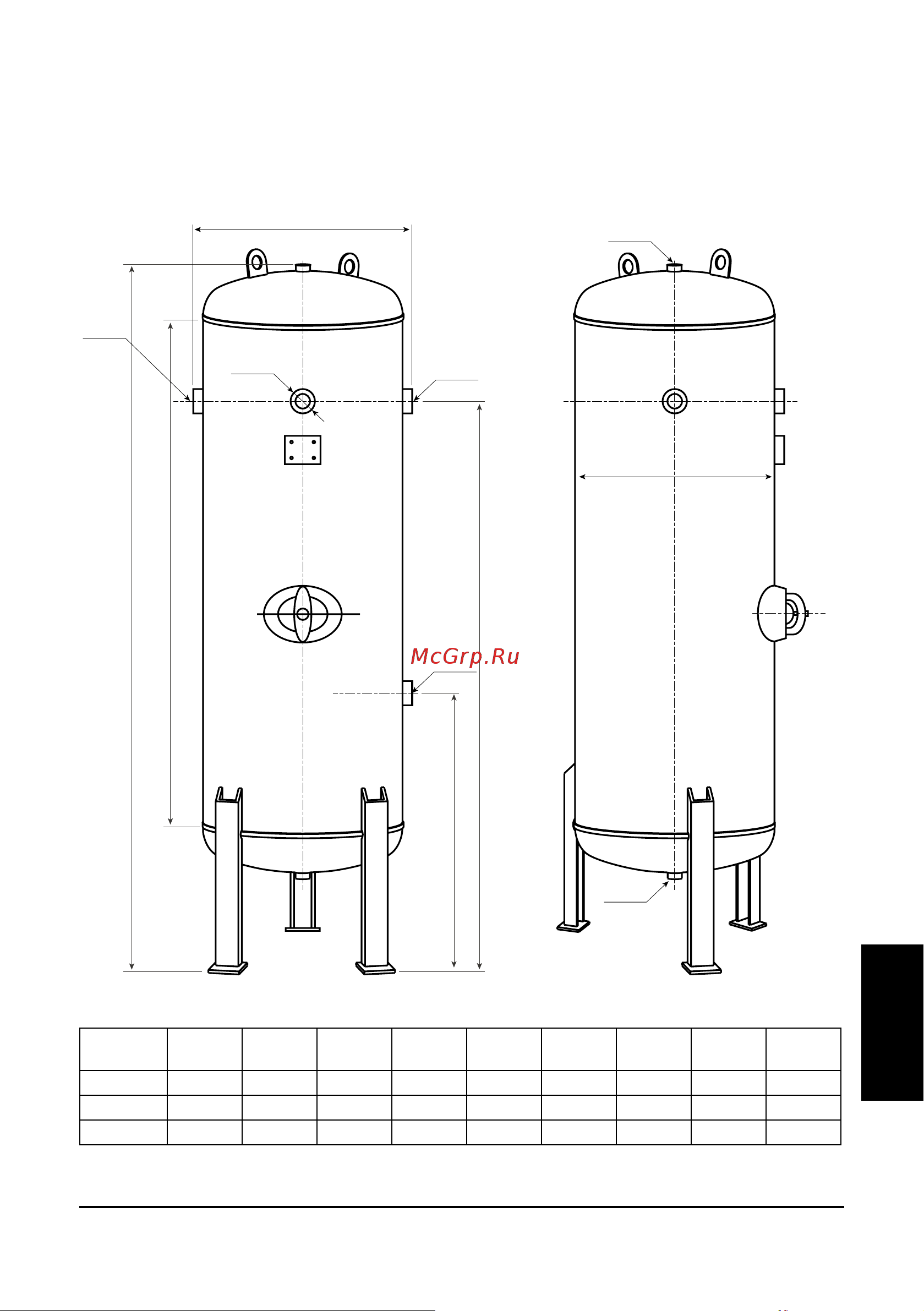

рис. 1
Модель L
мм
H
мм
H1
мм
h1
мм
h2
мм
D
мм
d1 d2 d3
RV-270 540 1730 1200 1340 640 500 1/2“ 1/2“ 1 1/4“
RV-500 640 2100 1500 1680 670 600 1/2“ 3/4“ 1 1/4“
RV-900 840 2270 1470 1280 780 800 1/2“ 1“ 2“
D
L
d1
H
H1
h1
h2
d1
d2
d3
d3
d1
