Руководство по эксплуатации и монтажу. Технический паспорт

УПРАВЛЕНИЕ

Приёмно-контрольный прибор (ПКП) охранно-пожарной сигнализации должен быть с нормально открытым

контактом.

Принцип работы: При срабатывании ПКП (передача сигнала «ПОЖАР» завесе), контактное соединение

замыкается, цепи управления пульта отключаются, тем самым отключая нагреватели и вентилятор завесы.

Когда причина сигнализации устранена, ПКП возвращает прежнее состояние контактного соединения, а завеса

или группа завес вернутся в режим, который был установлен до срабатывания ПКП или выключатся, если они

были выключены.

Если в системе присутствует концевой выключатель, тогда ПКП имеет приоритет по сравнению с концевым

выключателем, т.е. при срабатывании ПКП положение концевого выключателя не имеет значения.

Чтобы подключить ПКП к завесе или к их группе необходимо:

• дополнительно приобрести БЛОК-WA (ver.E) (см. раздел «Опционное оборудование»);

• подключить БЛОК-WA (ver.E) к завесе в соответствии с инструкцией на БЛОК-WA (ver.E);

• подключить к БЛОКу-WA (ver.E) ПКП на контакты П, П1 в соответствии с инструкцией на БЛОК-WA (ver.E);

• ПКП должен быть заземлён, используйте общий контур заземления;

• используйте медные проводники сечением 0,5-1,0 мм

Подключение ПКП охранно-пожарной сигнализации

Условные обозначения:

ПКП - прибор приёмно-контрольный пожарный

П1

N.O.

ПКП

220 В 50 Гц

БЛОК-WA (ver.E)*

Кабель управления

БЛОК-WA (ver.E)

X2X1

Кабель управления (Master)

Кабель

управления

(Slave)

Кабель управления (Slave)

Ведущая Ведомая Ведомая

Завеса Завеса Завеса

Монтажная коробка

Кабель 7*0,5 мм

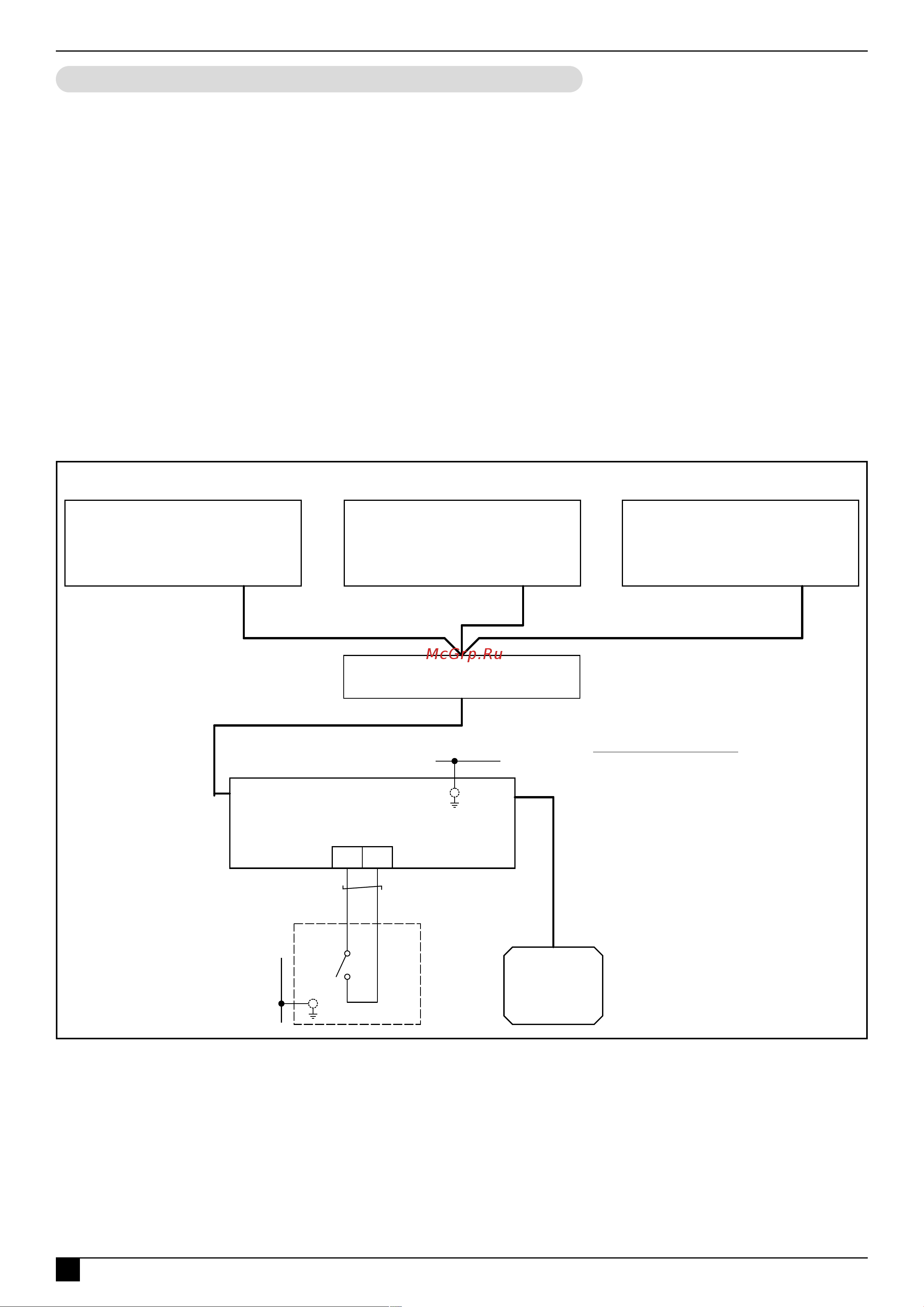

Схема подключения ПКП к группе завес

ТМ310212

ПУЛЬТ HL10

Подключение кабелей управления завес

к монтажной коробке указано в разделе

«Управление: Управление группой»
