Серия 100 Бриллиант / Оптима (Мини) с электрическим источником тепла

МОНТАЖ

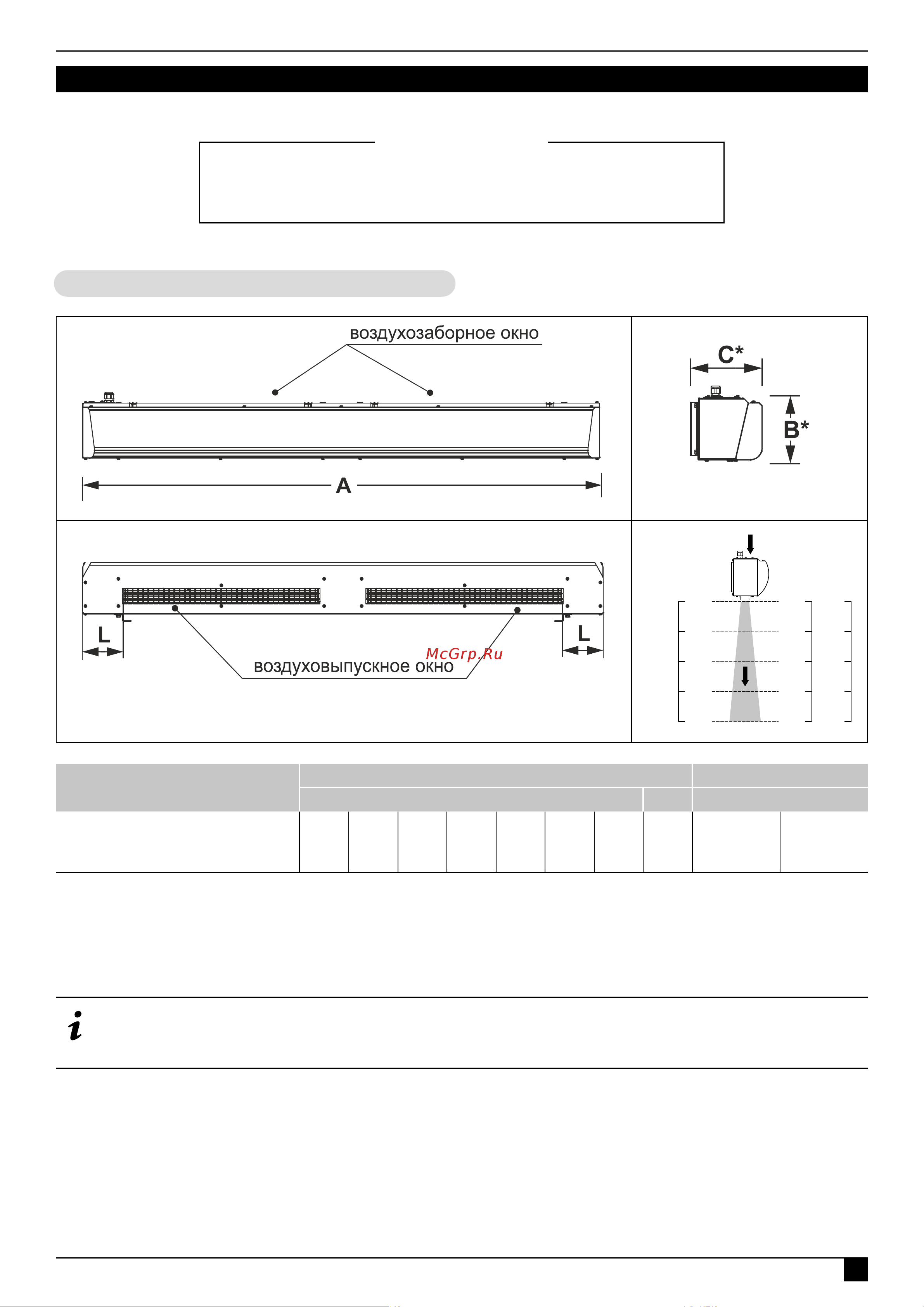

Габаритные и установочные размеры

Модель

Размеры, мм Размеры сопла

A А

B* C* D L Д*Ш, мм кол-во

КЭВ-6П1263Е / КЭВ-6П1264Е

КЭВ-8П1063Е / КЭВ-8П1064Е

КЭВ-10П1063Е / КЭВ-10П1064Е

1500 1243 1292 1292 160 185 1200 115 570*43 2

Размер В* указан без учёта гермоввода.

Размер С* указан с учётом кронштейнов.

H [

м]

0 4,8 4,2

3,4 3,0

2,4 2,1

2,0 1,7

1,7 1,5

V [м

/c]

0,5

1,5

ТМ310335

ТМ310279

МОНТАЖ, ПОДКЛЮЧЕНИЕ И ОБСЛУЖИВАНИЕ ЗАВЕСЫ

ДОЛЖЕН ПРОИЗВОДИТЬ СПЕЦИАЛЬНО ПОДГОТОВЛЕННЫЙ

ПЕРСОНАЛ ИЛИ УПОЛНОМОЧЕННАЯ ОРГАНИЗАЦИЯ!

⚠

ВНИМАНИЕ

Монтаж завес рекомендуется осуществлять на прочные материалы стен (бетон, кирпич), в случае

монтажа на гипсокартон, необходимо предусмотреть место заранее, чтобы ещё при монтаже

каркаса под гипсокартон сделать усиление металлической конструкции.
