Руководство по эксплуатации и монтажу. Технический паспорт

МОНТАЖ

Особенности монтажа:

Монтаж завесы с горизонтальной установкой

производится внутри помещения, сверху

открытого проёма и как можно ближе к нему.

Ширина и эффективная длина струи должна

соответствовать размерам дверного/

оконного проёма или расчётам проекта. В

ситуации, когда необходимо осуществить

монтаж завесы над проёмом, который

достаточно широк, можно расположить

одновременно несколько устройств, но

вплотную друг к другу.

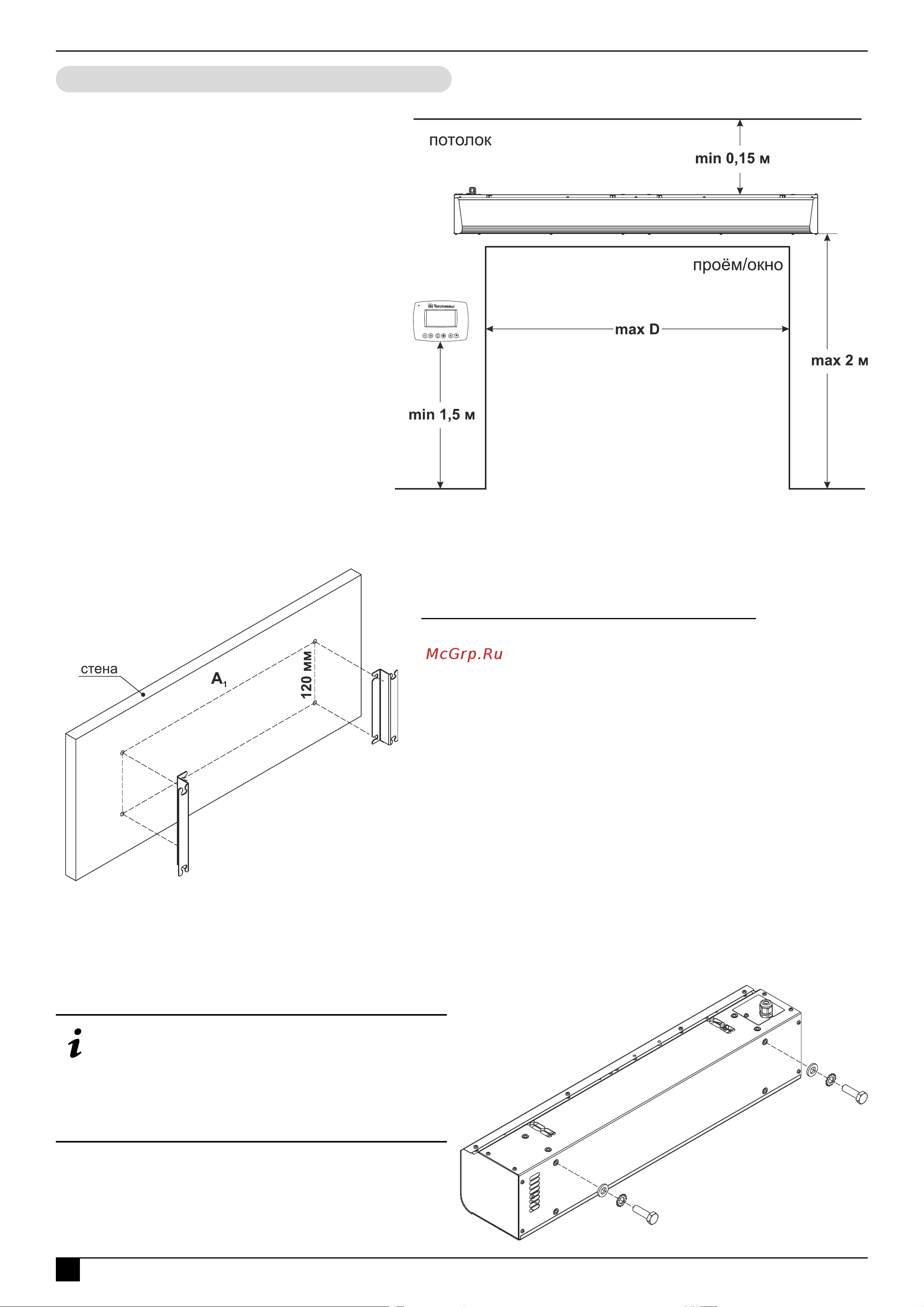

Горизонтальная установка

ТМ310336

ТМ310325

Этапы 1-4

Основные этапы монтажа:

Монтаж на входящие в комплект кронштейны.

1. Убедитесь в прочности стены перед монтажом завесы.

2. Приложите крепление к стене, с помощью строительного

уровня отрегулируйте положение кронштейна, поставьте

метки мест для просверливания отверстий.

3. Перед сверлением, в целях предосторожности, проверьте

нет ли рядом электрических кабелей. Проделайте в стене

четыре отверстия Ø8 мм.

4. Закрепите кронштейны к стене, используя надёжные виды

крепежа (в комплект монтажа не входят).

5. Проденьте зубчатую и плоскую шайбу в четыре болта М6

(входят в комплект монтажа).

6. Вкрутите наполовину два болта в две верхние гайки-

заклёпки завесы.

7. Далее следует навесить завесу на кронштейны и

закрепить два нижних болта в гайки-заклёпки завесы.

8. Затяните болты, используя гаечный ключ на 10 мм.

Монтаж завес рекомендуется осуществлять

на прочные материалы стен (бетон, кирпич),

в случае монтажа на гипсокартон, необходимо

предусмотреть место заранее, чтобы ещё

при монтаже каркаса под гипсокартон сделать

усиление металлической конструкции.

ТМ310291

Этапы 5-6
