30
Руководство по эксплуатации и монтажу. Технический паспорт
ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОСЕТИ
МОНТАЖ, ПОДКЛЮЧЕНИЕ И ОБСЛУЖИВАНИЕ ЗАВЕСЫ
ДОЛЖЕН ПРОИЗВОДИТЬ СПЕЦИАЛЬНО ПОДГОТОВЛЕННЫЙ
ПЕРСОНАЛ ИЛИ УПОЛНОМОЧЕННАЯ ОРГАНИЗАЦИЯ!
⚠
ВНИМАНИЕ
Устройство защитного отключения (УЗО) в цепи питания завес применяется для предотвращения
пробоя на металлический корпус. Рекомендуется отдавать предпочтение электромеханическим УЗО,
а не электронным.
Автоматический выключатель и устройство защитного отключения (УЗО) должны в обязательном порядке
присутствовать в цепи питания завесы. В случае подключения группы завес к электросети, на каждую завесу
необходимо установить свой УЗО и автоматический выключатель.
* На рисунке изображены трёхполюсный автоматический выключатель и четырёхполюсное
УЗО для подключения трёхфазной завесы. Принцип подключения однофазной завесы
остаётся таким же, только вместо трёхполюсного автоматического выключателя
используется двухполюсный и двухполюсное УЗО.
Для удобства подключения питающего кабеля к клеммам завесы, рекомендуется приобретать кабель
с медными многопроволочными жилами.

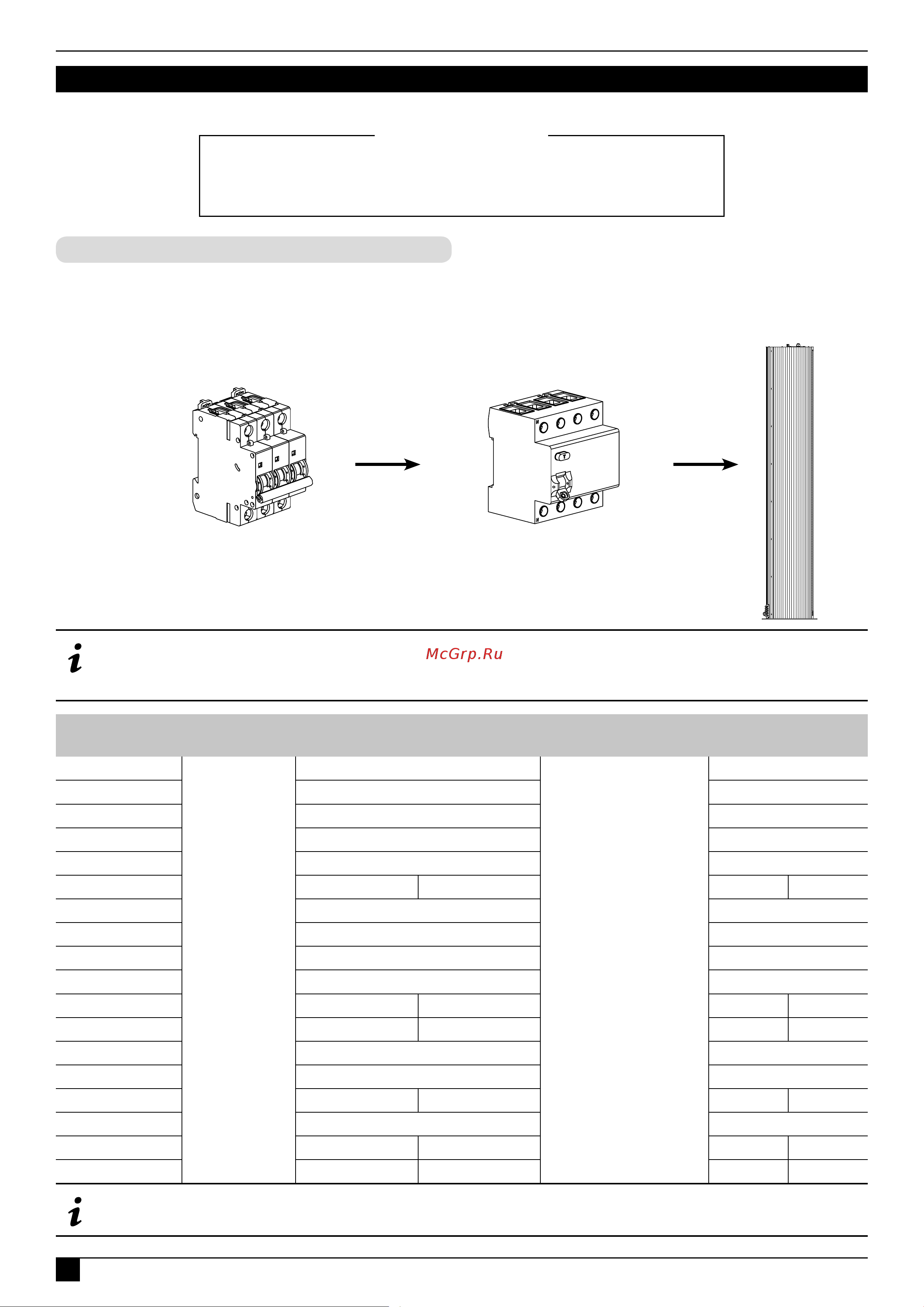

ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОСЕТИ
Защитные устройства
Завеса
Автоматический
выключатель*
ТМ310046
ТМ310097
УЗО*
ТМ310045
Модель
Напряжение
сети
Номинальный ток
автоматического выключателя
Дифференциальный
ток УЗО
Кабель питания с
медными жилами
КЭВ-12П6047Е
380 В
25 А
100 мА
5*4,0 мм
2
КЭВ-18П6047Е 40 А 5*10,0 мм
2
КЭВ-24П6047Е 50 А 5*16,0 мм
2
КЭВ-18П6044Е 40 А 5*10,0 мм
2
КЭВ-24П6044Е 50 А 5*16,0 мм
2
КЭВ-36П6044Е 40 А 40 А 5*10 мм
2
4*10 мм
2
КЭВ-18П6048Е 40 А 5*10,0 мм
2
КЭВ-24П6048Е 50 А 5*16,0 мм
2
КЭВ-30П6048Е 63 А 5*16,0 мм
2
КЭВ-24П6045Е 50 А 5*16,0 мм
2
КЭВ-36П6045Е 40 А 40 А 5*10 мм
2
4*10 мм
2
КЭВ-48П6045Е 50 А 50 А 5*16 мм
2
4*16 мм
2
КЭВ-18П6049Е 40 А 5*10,0 мм
2
КЭВ-27П6049Е 50 А 5*16,0 мм
2
КЭВ-36П6049Е 40 А 40 А 5*10 мм
2
4*10 мм
2
КЭВ-27П6046Е 63 А 5*16,0 мм
2
КЭВ-36П6046Е 40 А 40 А 5*10 мм
2
4*10 мм
2
КЭВ-54П6046Е 63 А 63 А 5*16 мм
2
4*16 мм
2
