Серия 600 Колонны прямоточные с электрическим источником тепла

ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОСЕТИ

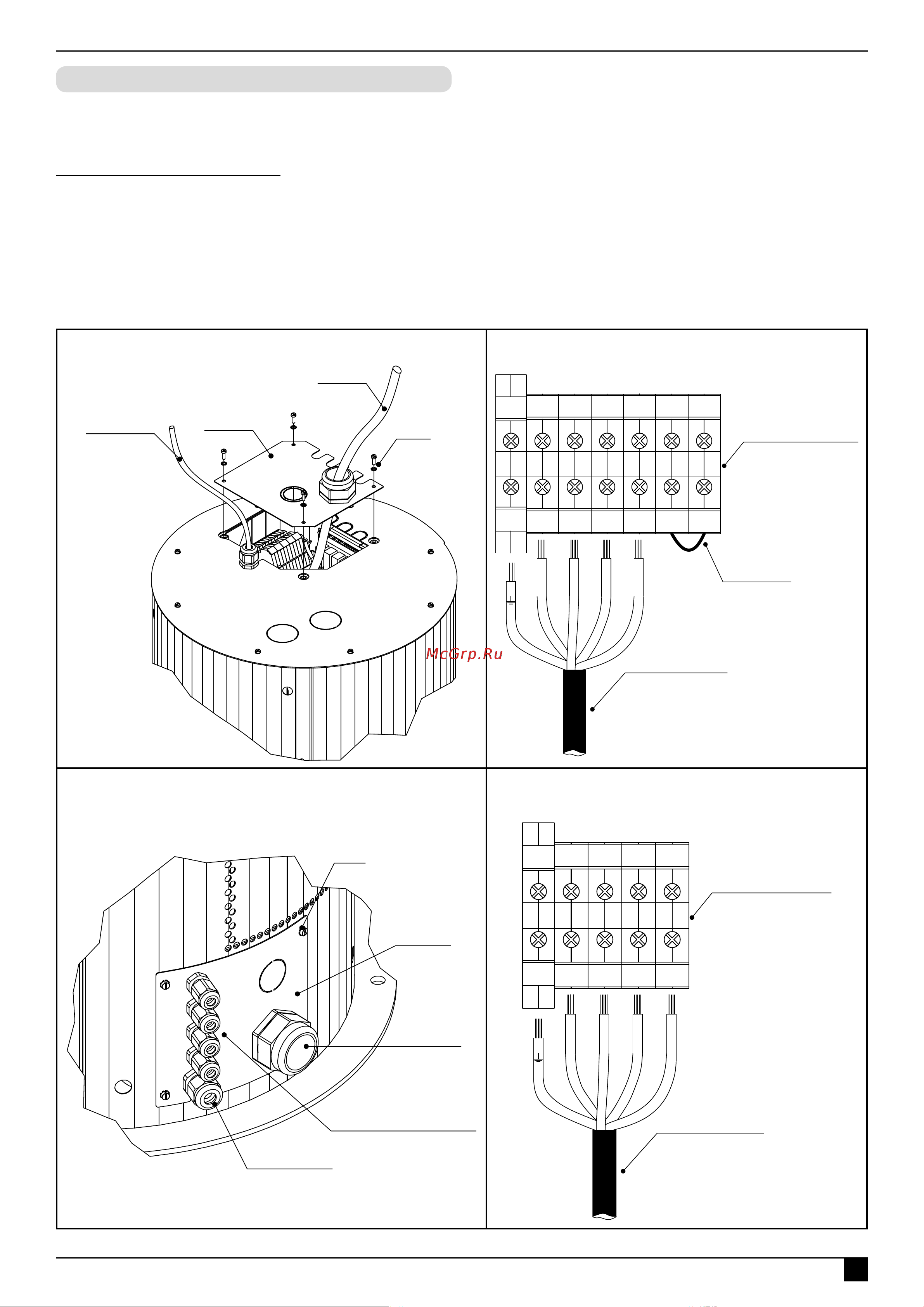

Схема подключения к электросети

Питание завес осуществляется от электросети переменного тока с номинальным напряжением ~380 (400) В.

Подключение может осуществляться как сверху, так и снизу завесы.

Основные этапы подключения:

.а Установите в электрощите автоматический выключатель и УЗО, соответствующие данной модели завесы.

.б Подключите к выходным клеммам автоматического выключателя и УЗО кабель питания, соответствующий

данной модели.

.в Определите место ввода силового кабеля и с помощью отвёртки с крестовым наконечником, откройте крышку

монтажного люка завесы, открутив винты.

.г Заведите кабель питания к клеммной колодке через кабельный ввод монтажного люка и подключите в

соответствии со схемой.

.д Закройте крышку монтажного люка в обратном порядке.

Верхний монтажный люк завесы

Кабель

управления

Кабель

питания

Винт

верхняя

крышка

Верхнее подключение

кабеля питания ~380 (400) В

L1 L2

кабель питания

перемычка

клеммная колодка

Нижний монтажный люк завесы

Ввод кабеля

питания

вводы дополнительного

оборудования

Нижняя

крышка

Винт

Ввод кабеля

управления

Нижнее подключение

кабеля питания ~380 (400) В

L1 L2

кабель питания

клеммная колодка

ТМ310225

ТМ310149

ТМ310227

ТМ310226
