Руководство по эксплуатации и монтажу. Технический паспорт

УПРАВЛЕНИЕ

Термостат защиты от замораживания должен быть предусмотрен в проекте и установлен

монтажной организацией. В комплект поставки с завесой может быть включен как опция (см. раздел

«Опционное оборудование»).

Термостат защиты от замораживания (ТЗЗ) служит для защиты от замерзания теплоносителя в трубках

теплообменника завесы при низких температурах наружного воздуха или при недостаточно горячем

теплоносителе в системе отопления.

Принцип работы: При достижении температуры воды в обратном трубопроводе ниже заданного предельного

значения (например плюс 5ºС), контактное соединение 1-3 переключится на контактное соединение 1-2

(функция защиты от замораживания). Когда температура теплоносителя возрастает на величину гистерезиса

переключения, ТЗЗ возвращается в прежнее состояние контактного соединения 1-3, а завеса или группа завес

вернутся в режим, который был установлен до срабатывания ТЗЗ или выключатся, если они были выключены.

ТЗЗ при срабатывании отключает ручное управление завесой и задаёт определённую логику работы:

1. Если в системе отсутствует узел терморегулирования, тогда при срабатывании ТЗЗ автоматически

отключатся вентиляторы завесы или группы завес.

2. Если в системе присутствует узел терморегулирования, тогда при срабатывании ТЗЗ автоматически

отключатся вентиляторы, откроется клапан подачи воды и включится циркуляционный насос (при наличии).

3. Если в системе присутствует концевой выключатель, тогда ТЗЗ имеет приоритет по сравнению с

концевым выключателем, т.е. при срабатывании ТЗЗ положение концевого выключателя не имеет значения.

4. Если в системе присутствует ПКП охранно-пожарной сигнализации, тогда логика работы при

срабатывании ПКП та же, что и при срабатывании ТЗЗ.

Чтобы подключить ТЗЗ к завесе или к их группе необходимо:

• открыть монтажный люк завесы (см. раздел «Подключение к электросети»). При подключении к группе

открыть люк ведущей (Master) завесы;

• определить место ввода КВ и удалить специальные заглушки в корпусе завесы;

• завести кабель ТЗЗ через отверстие в крышке монтажного люка;

• удалить перемычку установленную в разъём ТЗЗ/ПКП, а в случае подключения к группе завес удалить её со

всех ведомых завес;

• соединить с соответствующим разъёмом коммутационной платы PCB-AC в соответствии со схемой подключения;

• ТЗЗ должен быть заземлён, используйте общий контур заземления;

• используйте медные проводники сечением 0,5-1,0 мм

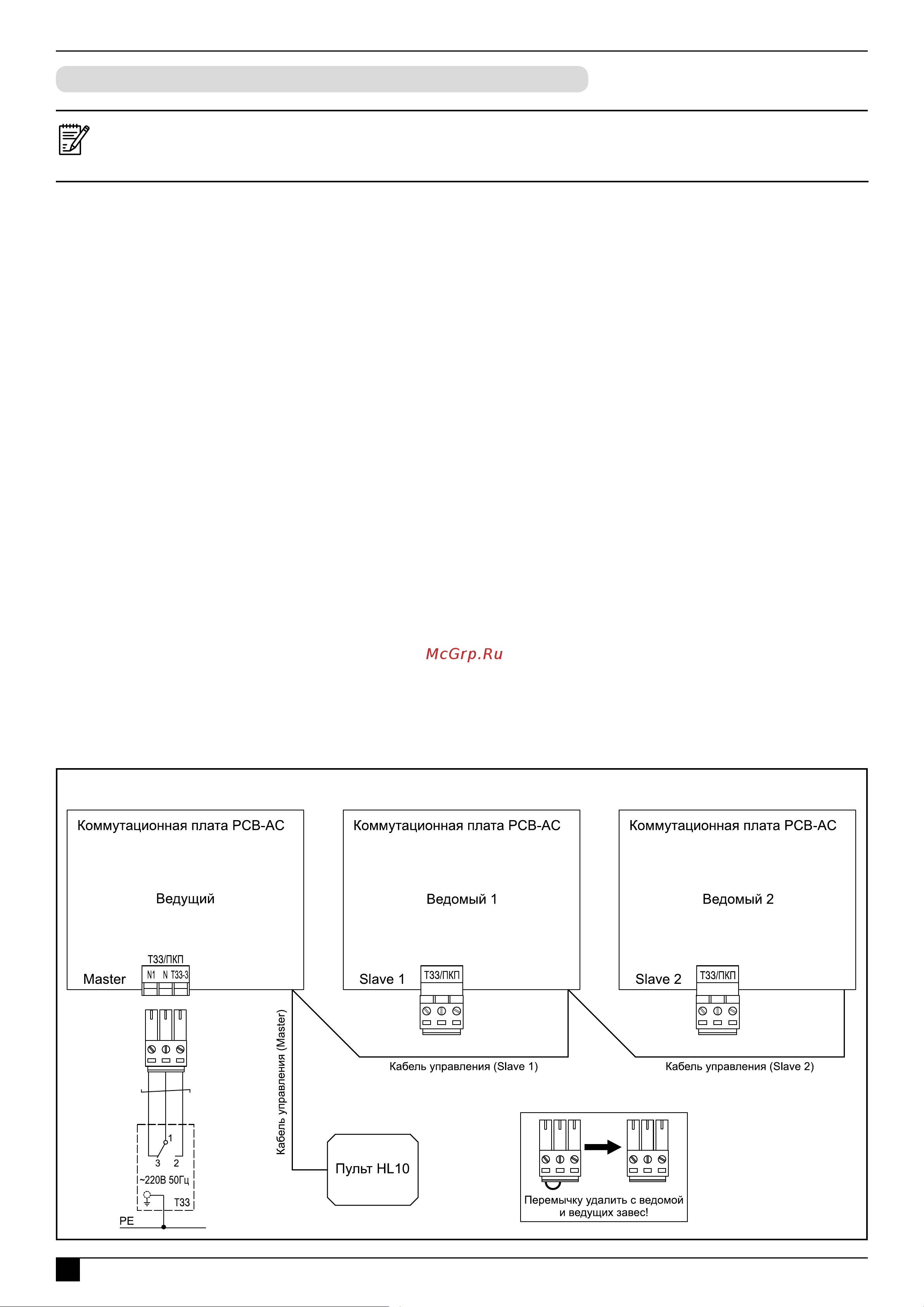

Схема подключения термостата защиты от замораживания к группе завес

ТМ320010

Подключение термостата защиты от замораживания
