Серия 400 Потолочная с водяным источником тепла

УПРАВЛЕНИЕ

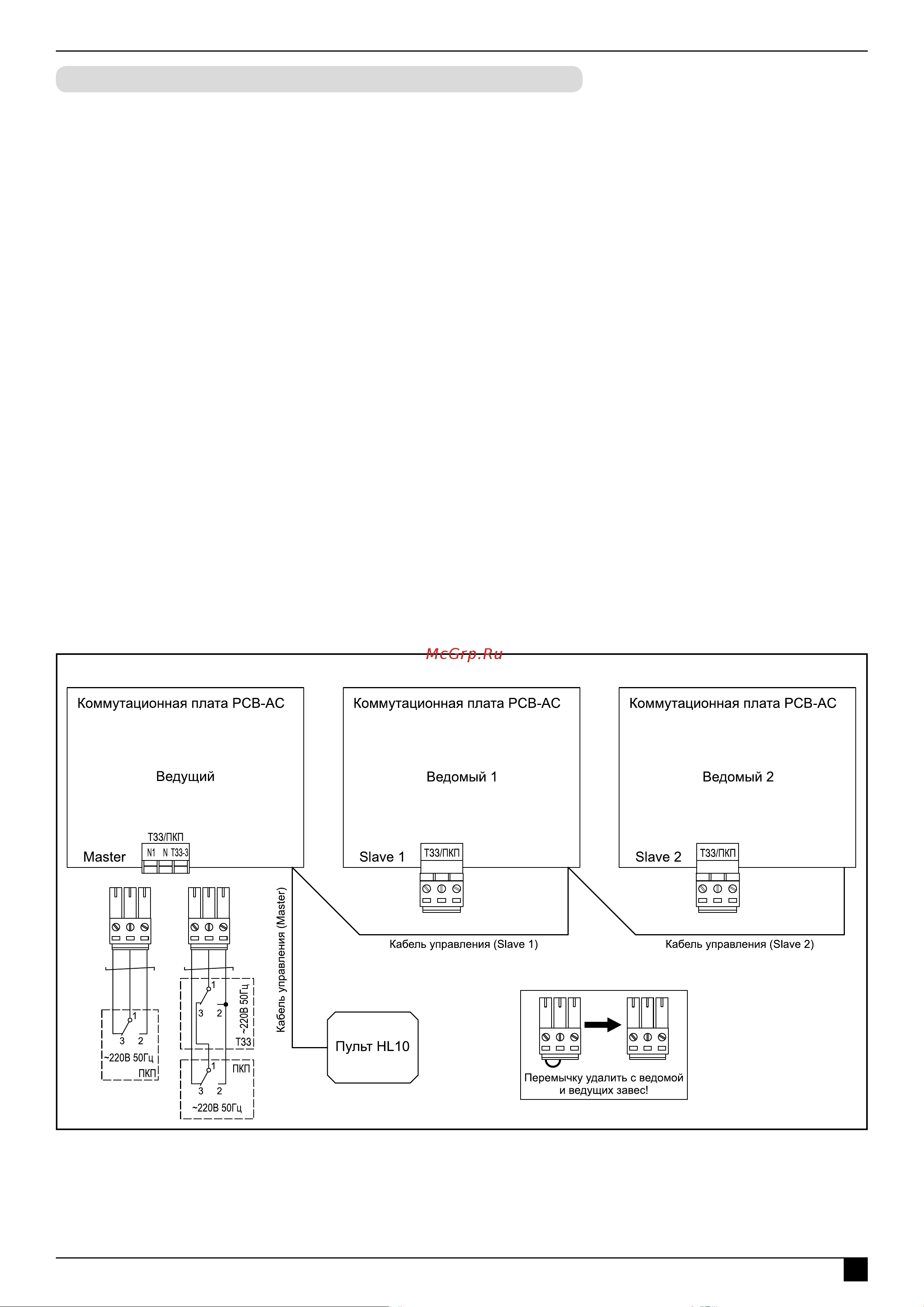

Схема подключения ПКП и ТЗЗ к группе завес

ТМ320011

Приёмно-контрольный прибор (ПКП) охранно-пожарной сигнализации должен быть с переключающим контактом.

ПКП при срабатывании задаёт определённую логику работы:

1. Если в системе отсутствует узел терморегулирования, тогда при срабатывании ПКП автоматически

отключатся вентиляторы завесы или группы завес.

2. Если в системе присутствует узел терморегулирования, тогда при срабатывании ПКП автоматически

отключатся вентиляторы, откроется клапан подачи воды и включится циркуляционный насос (при наличии).

3. Если в системе присутствует концевой выключатель, тогда ПКП имеет приоритет по отношению к

концевому выключателю, т.е. при срабатывании ПКП положение концевого выключателя не имеет значения.

4. Если в системе присутствует термостат защиты от замораживания, то логика работы при срабатывании

ПКП та же, что и при срабатывании ТЗЗ.

Когда причина срабатывания сигнализации устранена завеса или группа завес вернутся в режим, который был

установлен до срабатывания ПКП или выключатся, если они были выключены.

Подключение ПКП к завесе, при отсутствии ТЗЗ, осуществляется аналогично ТЗЗ. Чтобы подключить ПКП

совместно с ТЗЗ к завесе или к их группе необходимо:

• открыть монтажный люк завесы (см. раздел «Подключение к электросети»). При подключении к группе

открыть люк ведущей (Master) завесы;

• определить место ввода ТЗЗ/ПКП и удалить специальные заглушки в корпусе завесы;

• соединить проводами два устройства вместе, как показано на схеме;

• завести кабель ТЗЗ/ПКП через отверстие в крышке монтажного люка;

• удалить перемычку установленную в разъём ТЗЗ/ПКП, а в случае подключения к группе завес удалить её со

всех ведомых завес;

• соединить с соответствующим разъёмом коммутационной платы PCB-AC в соответствии со схемой подключения;

• ТЗЗ и ПКП должны быть заземлёны, используйте общий контур заземления (на схеме не показан);

• используйте медные проводники сечением 0,5-1,0 мм

Подключение ПКП охранно-пожарной сигнализации
