Руководство по эксплуатации и монтажу. Технический паспорт

УПРАВЛЕНИЕ

Концевой выключатель (КВ) с нормально разомкнутым контактом задаёт определённую логику работы завесе

или группе завес:

Принцип работы: При открытии ворот (дверей) происходит замыкания контакта КВ (электрический сигнал

передаётся завесе). Когда ворота (двери) закрываются, КВ возвращается в прежнее состояние нормально

разомкнутого контакта, а завеса или группа завес вернутся в режим, который был установлен до срабатывания

КВ или выключатся, если они были выключены.

КВ при срабатывании отключает ручное управление завесой и задаёт определённую логику работы:

1. Если в системе отсутствует узел терморегулирования, тогда при срабатывании КВ автоматически

включится максимальная скорость вращения вентилятора завесы или группы завес.

2. Если в системе присутствует узел терморегулирования, тогда при срабатывании КВ автоматически

включатся максимальная скорость вращения вентилятора, циркуляционный насос (при наличии) и откроется

клапан подачи воды.

3. Если в системе присутствуют ТЗЗ/ПКП, тогда эти устройства имеют приоритет по сравнению с КВ, т.е. при

срабатывании ТЗЗ/ПКП положение концевого выключателя не имеет значения.

Чтобы подключить КВ к завесе или к их группе необходимо:

• открыть монтажный люк завесы (см. раздел «Подключение к электросети»). При подключении к группе

открыть люк ведущей (Master) завесы;

• определить место ввода КВ

• удалить специальные заглушки в корпусе завесы;

• завести кабель КВ через отверстие в крышке монтажного люка и соединить с соответствующим разъёмом

коммутационной платы PCB-AC в соответствии со схемой подключения.

• КВ должен быть заземлён, используйте общий контур заземления.

• используйте медные проводники сечением 0,5-1,0 мм

Концевые выключатели должны быть предусмотрены в проекте и установлены монтажной организацией.

В комплект поставки с завесой могут быть включены как опция (см. раздел «Опционное оборудование»).

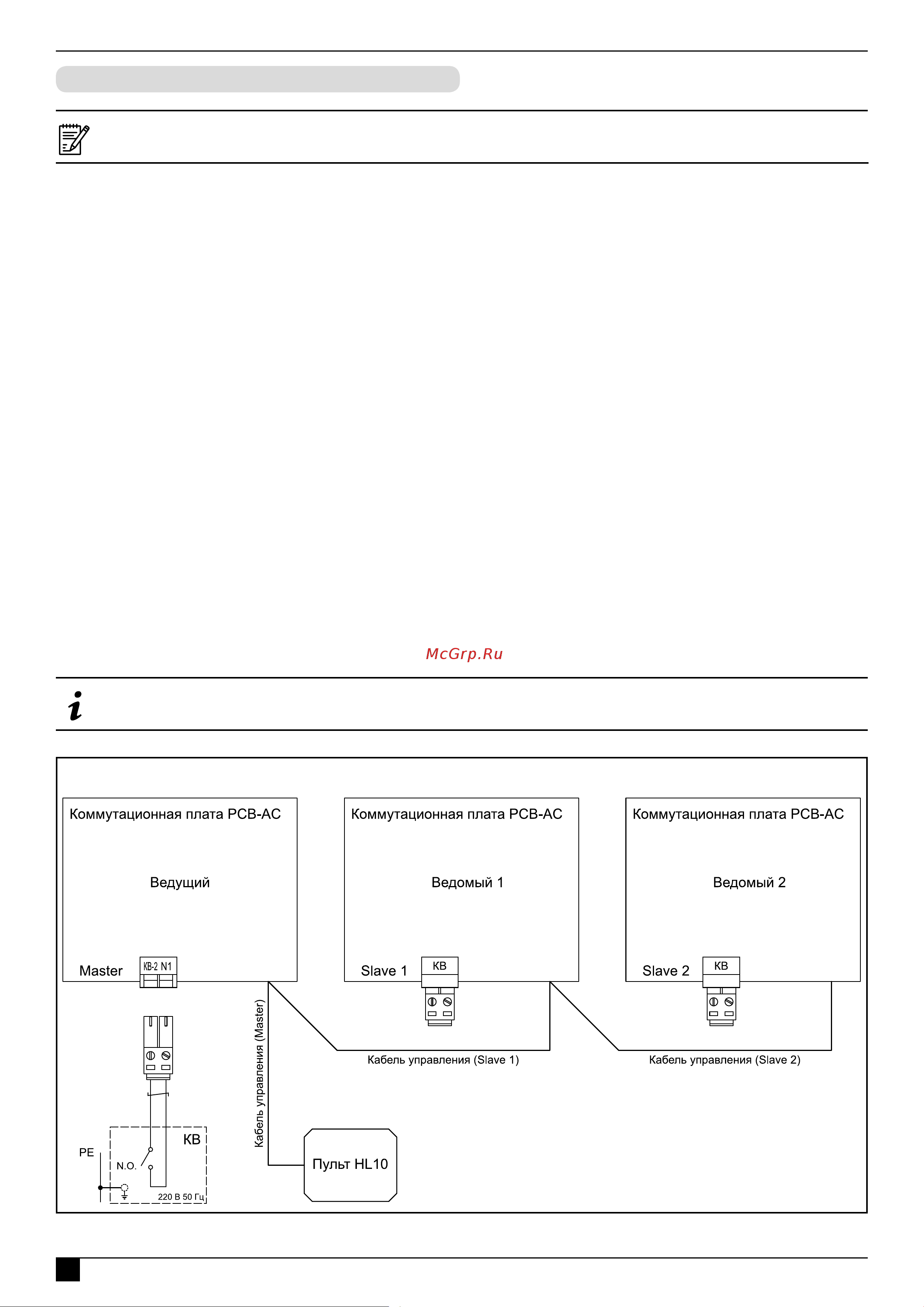

Схема подключения концевого выключателя к группе завес

ТМ310027

Рекомендуется в отверстиях крышки монтажного люка установить резиновую втулку или кабельный

ввод во избежании порчи проводов

Подключение концевого выключателя
