Руководство по эксплуатации и монтажу. Технический паспорт

МОНТАЖ

Модель

Размеры, мм Размеры сопла

A А

B* C* D Д*Ш, мм кол-во

КЭВ-6П3231Е

КЭВ-6П3031Е

КЭВ-9П3031Е

КЭВ-12П3031Е

1060 772 819

265 355

1000 796*61 1

КЭВ-9П3011Е

КЭВ-12П3011Е

КЭВ-15П3011Е

1550 1263 1310 1500 578*61

КЭВ-12П3041Е

КЭВ-18П3041Е

КЭВ-24П3041Е

2005 1718 1765 2000 796*61

Размер В* указан без учета выступающего кабельного ввода.

Размер С* указан с учетом кронштейнов.

С*

воздухозаборное окно

С*

воздухозаборное окно

ТМ310042

МОНТАЖ, ПОДКЛЮЧЕНИЕ И ОБСЛУЖИВАНИЕ ЗАВЕСЫ

ДОЛЖЕН ПРОИЗВОДИТЬ СПЕЦИАЛЬНО ПОДГОТОВЛЕННЫЙ

ПЕРСОНАЛ ИЛИ УПОЛНОМОЧЕННАЯ ОРГАНИЗАЦИЯ!

⚠

ВНИМАНИЕ

ТМ310054

МОНТАЖ

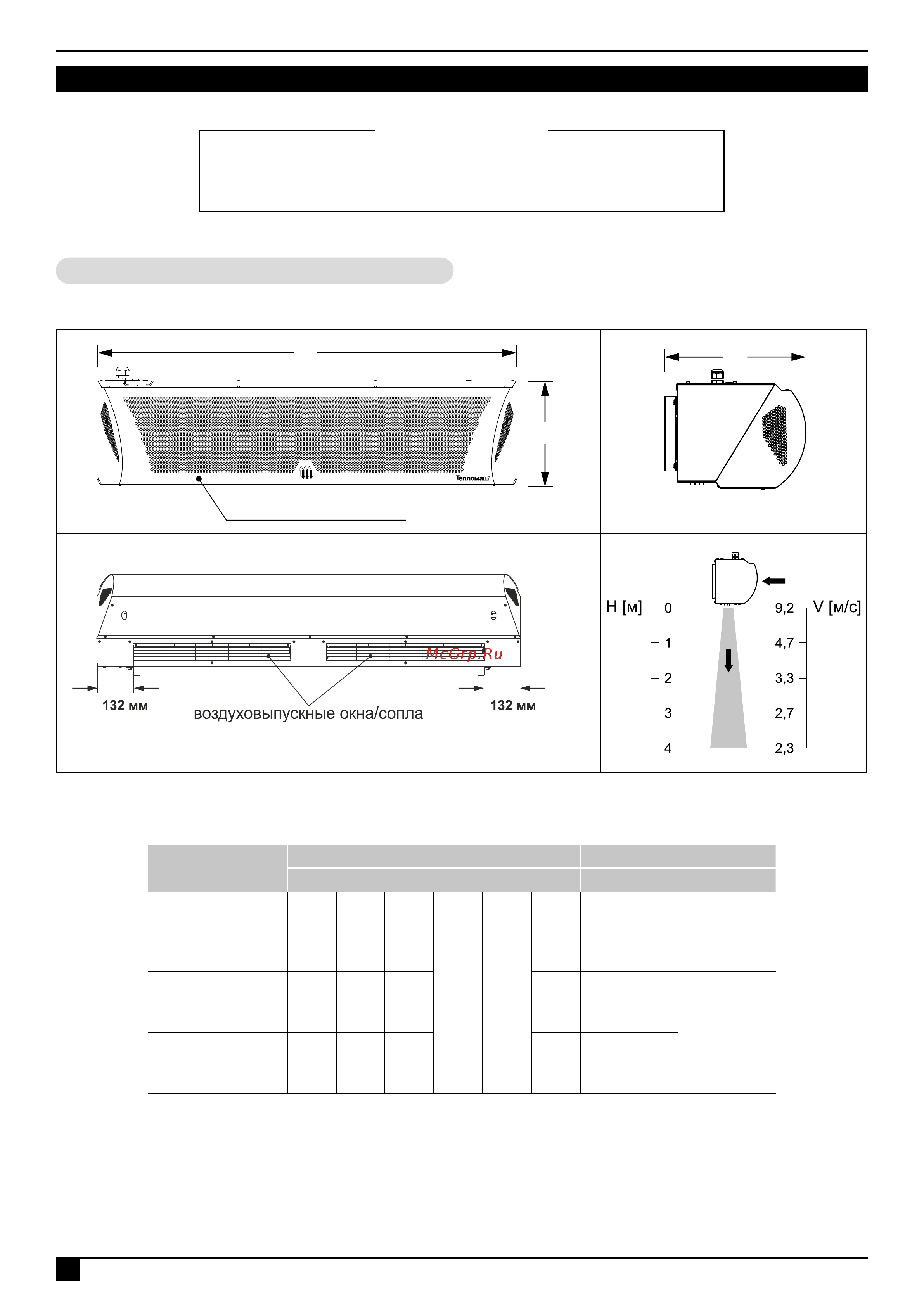

Габаритные и установочные размеры

ТМ310044
