Серия 300 Комфорт с электрическим источником тепла

МОНТАЖ

Особенности монтажа:

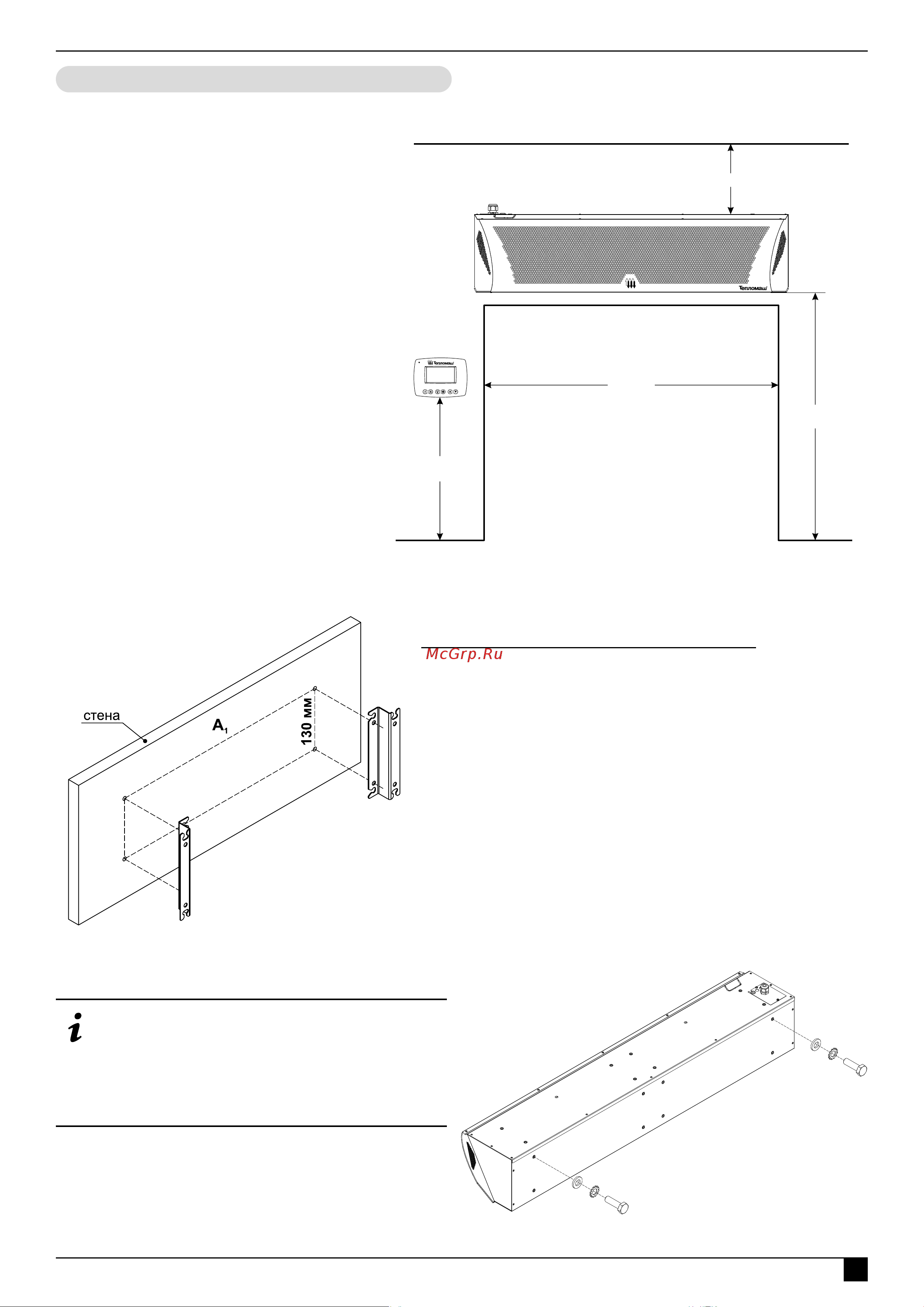

Монтаж завесы с горизонтальной установкой

производится внутри помещения, сверху

открытого проёма и как можно ближе к

нему. Ширина и эффективная длина струи

должна соответствовать размерам дверного

проёма или расчётам проекта. В ситуации,

когда необходимо осуществить монтаж

завесы над проёмом, который достаточно

широк, можно расположить одновременно

несколько устройств, но вплотную друг к

другу.

Проводной пульт с электронным термостатом

следует устанавливать в таком месте, где

он быстро отреагирует на общие изменения

температуры в помещении. В этом месте

циркуляция воздуха должна быть свободной.

Следует избегать установку пульта под

прямым потоком воздуха из завесы,

вблизи теплового излучения (телевизоры,

обогреватели, холодильники), под прямыми

солнечными лучами, а также в помещениях,

где есть риск прямого воздействия на него

влаги или возникновение конденсата.

проём

потолок

min 0,3 м

min 1,5 м

max 3,5

max D

ТМ310035

Основные этапы монтажа:

Монтаж на входящие в комплект кронштейны.

1. Убедитесь в прочности стены перед монтажом завесы.

2. Приложите крепление к стене, с помощью строительного

уровня отрегулируйте положение кронштейна, поставьте

метки мест для просверливания отверстий.

3. Перед сверлением, в целях предосторожности, проверьте

нет ли рядом электрических кабелей. Проделайте в стене

четыре отверстия Ø8 мм.

4. Закрепите кронштейны к стене, используя надёжные виды

крепежа (в комплект монтажа не входят).

5. Проденьте зубчатую и плоскую шайбу в четыре болта М6

(входят в комплект монтажа).

6. Вкр/утите наполовину два болта в две верхние гайки-

заклёпки завесы.

7. Далее следует навесить завесу на кронштейны и

закрепить два нижних болта в гайки-заклёпки завесы.

8. Затяните болты, используя гаечный ключ на 10 мм.

Монтаж завес рекомендуется осуществлять

на прочные материалы стен (бетон, кирпич),

в случае монтажа на гипсокартон, необходимо

предусмотреть место заранее, чтобы ещё

при монтаже каркаса под гипсокартон сделать

усиление металлической конструкции.

ТМ310038

ТМ310040

Этапы 1-4

Этапы 5-6

Горизонтальная установка
