Руководство по эксплуатации и монтажу завес GUARD v 201709

www.sonniger.com

8. СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

Электрическая сеть, к которой будет подключена завеса, должна обеспечивать защиту изделия от перегрузок и токов

короткого замыкания, перегрева. Обязательно должно быть обеспечено заземление тепловой завесы.

Электрический монтаж и подключение к воздушной завесе должны соответствовать действующим строительным нормам и

правилам, электрическое соединение должно выполняться квалифицированным специалистом, знакомым с

вышеуказанной инструкцией. Двигатель вентилятора имеет стандартную внутреннюю тепловую защиту для защиты

двигателя от перегрева. В комплект не входят: шнур питания или главный выключатель.

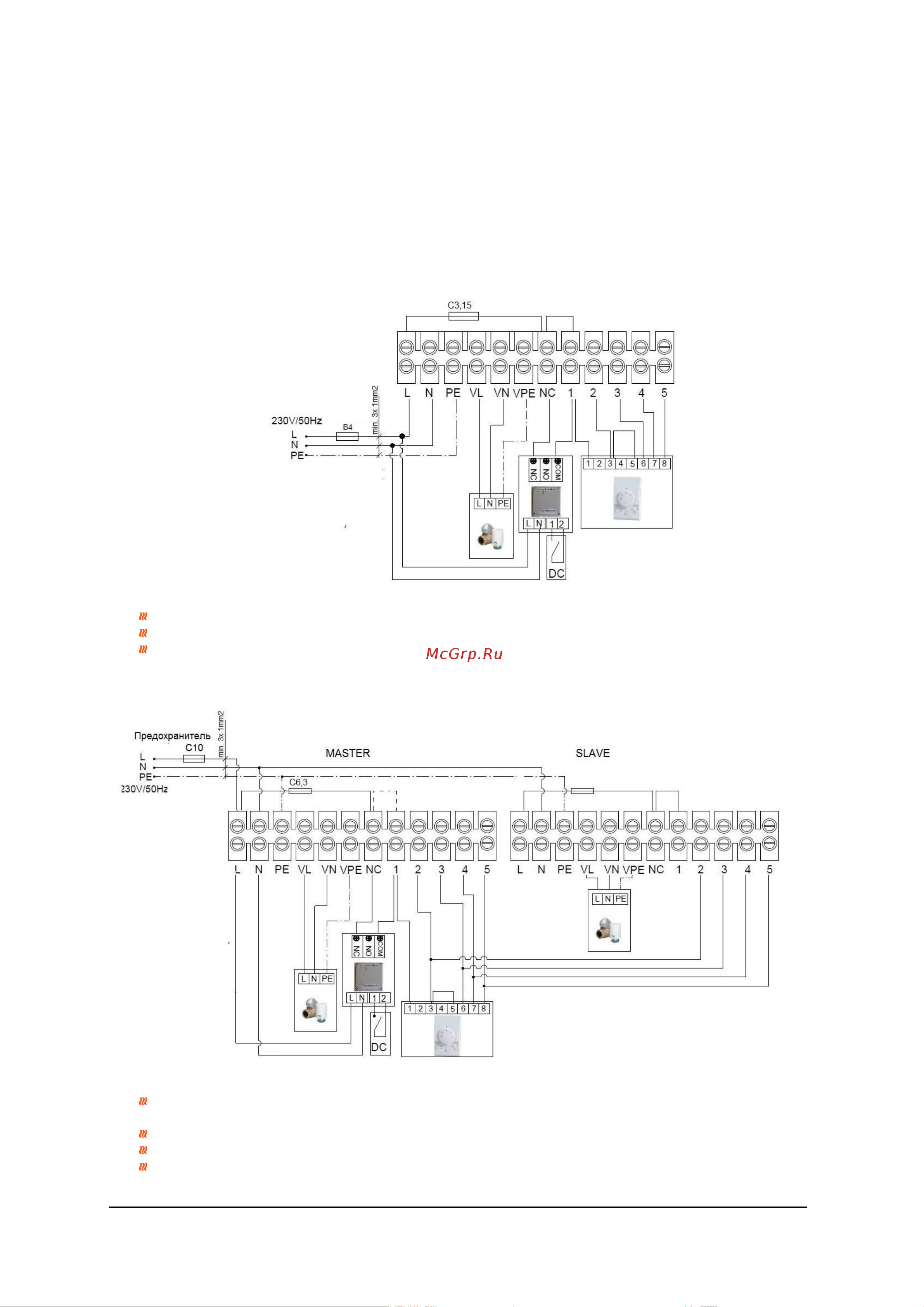

8.1 Схема подключения одной завесы GUARD 100-150-200 W (вода) и C (без нагрева) к пульту

управления COMFORT

Напряжение питания 230В/50 Гц; предохранитель B4 (4A); сечение кабелей мин. 3 x 1 мм²

Пульт управления COMFORT - 3-ступенчатое управление вентилятором с термостатом (OMY 5x 1,0 мм²)

Привод клапана - управление 230В / 50Гц (OMY 2 x 0,75 мм² - TS Lite SONNIGER),

8.2 Схема подключения двух завес GUARD 100-150-200 W (вода) и C (без нагрева) к пульту управления

COMFORT

В основной ведущей завесе MASTER между клеммами L-NC замените заводской предохранитель (C 3.15)

на C 6.3.

Питание 230В / 50Гц; предохранитель C10 (10A); сечение кабелей питания мин. 3 x 1,5 мм²

Пульт управления COMFORT - 3-ступенчатое управление вентилятора с термостатом (OMY 5 x 1,0 мм²)

Привод клапана - управление 230 В / 50 Гц (OMY 2 x 0,75 мм² - TS Lite SONNIGER),
