Руководство по эксплуатации и монтажу завес GUARD v 201709

www.sonniger.com

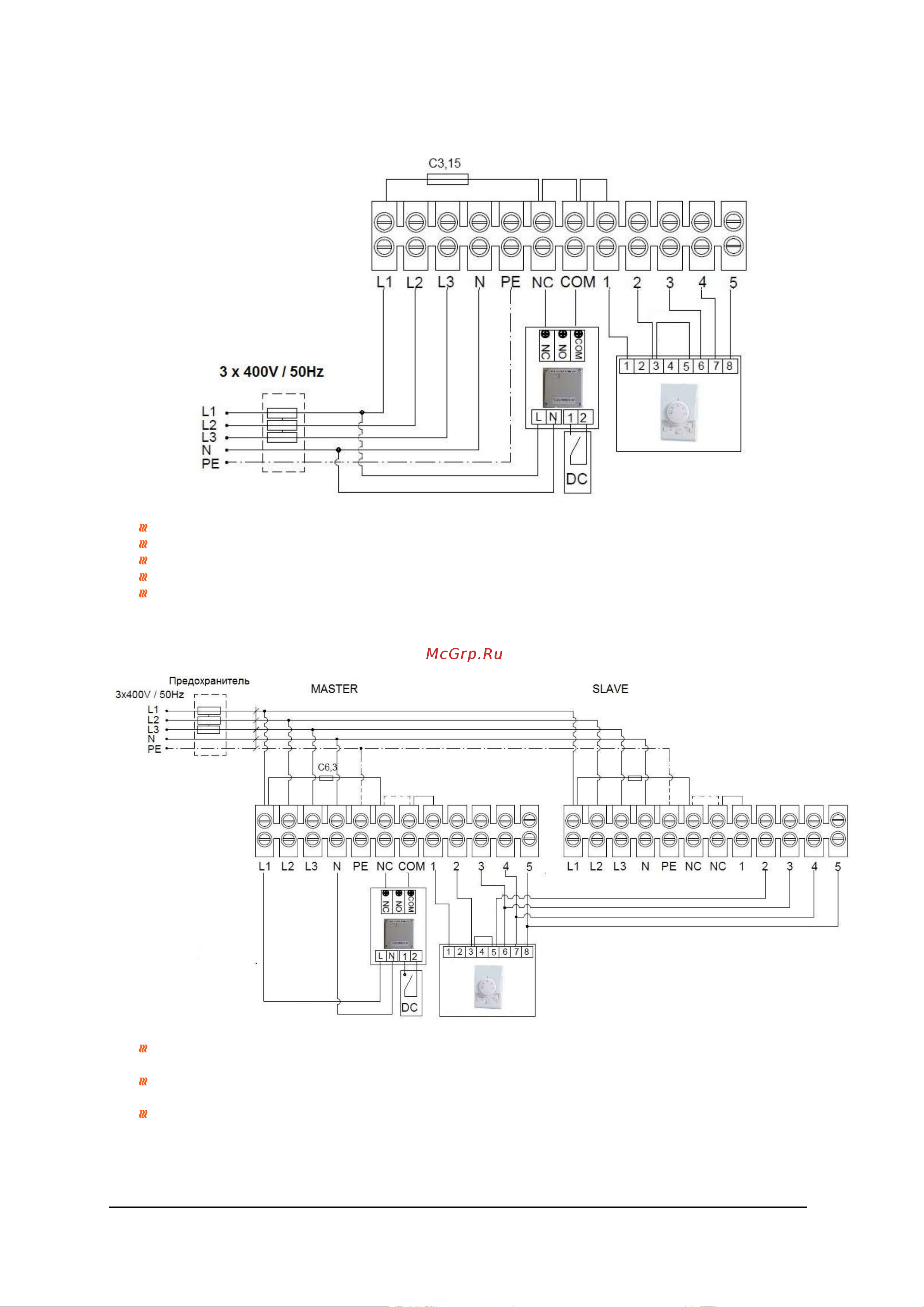

8.3 Схема подключения одной завесы GUARD 100-150-200 E (электронагреватель) к пульту управления

COMFORT

Напряжение питания 400В /50 Гц; сечение кабелей питания; Схема защиты

мин. 5 x 2,5 мм² для G100E; (В16 – 16A)

мин. 5 x 2,5 мм² для G150E; (В20 – 20A)

мин. 5 x 4 мм² для G200E; (В25 – 25A)

Пульт управления COMFORT - 3-ступенчатое управление вентилятором с термостатом (OMY 5x 1,0 мм²)

8.4 Схема подключения двух завес GUARD 100-150-200 E (электронагреватель) к пульту управления

COMFORT

В основной ведущей завесе MASTER между клеммой L1-NC заменить заводской предохранитель (C 3.15)

на C 6.3 (6,3A)

Напряжение питания 400В /50 Гц; сечение кабелей питания; Схема защиты - должна выбираться в соответствии

с параметрами отдельных версий завес

Пульт управления COMFORT - 3-ступенчатое управление вентилятором с термостатом (OMY 5x 1,0 мм²)
