Руководство по эксплуатации и монтажу завес GUARD v 201709

www.sonniger.com

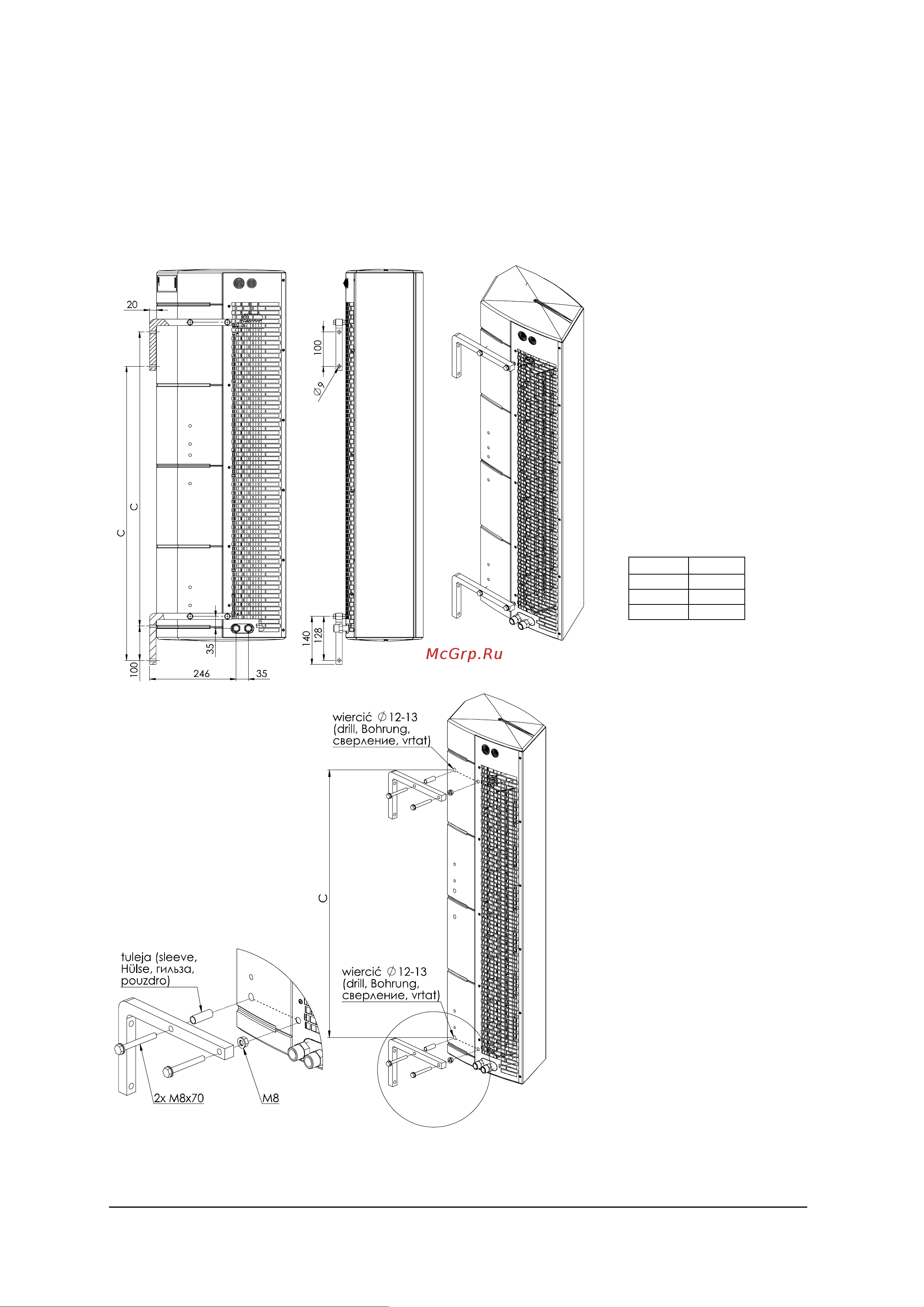

Вертикальный монтаж с помощью кронштейна

Завесы можно монтировать на стену в вертикальном положении, с левой или правой стороны от проема. Для этой цели

используются два вертикальных кронштейна. Имеют отверстия Ø 9 мм для винтов M8. В корпусе EPP просверлите

отверстия Ø 12-13 мм перед существующими втулками в стальном корпусе завесы. Точное местоположение указывают

специальные указатели на корпусе EPP на рис. ниже. Затем вставьте гильзу в отверстие и зафиксируйте винт. Вверните

винты в отверстие втулки, расположенные в корпусе, чтобы оба кронштейна были в одной плоскости. Для фиксации гайки

от прокручивания использовать шайбу

Завеса C(mm)

100

857

150

1295

200

1712
