Руководство по эксплуатации и монтажу завес GUARD v 201709

www.sonniger.com

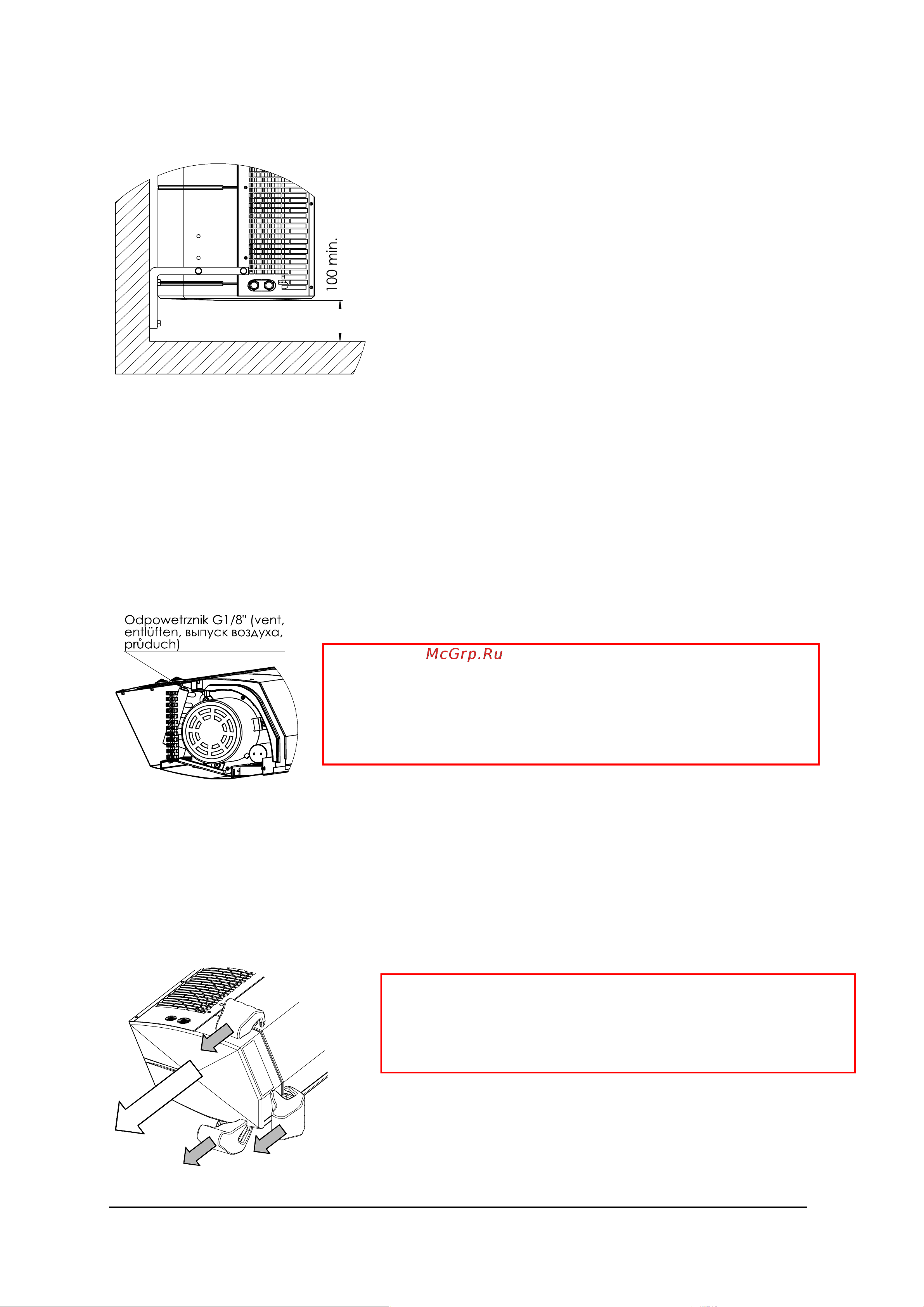

Важно, чтобы минимальное расстояние от пола до завесы составляло не менее 100 мм. Это позволит получить

доступ к электрической клеммной колодке и вентилятору при монтаже завесы с двигателем внизу.

Подключение теплоносителя

При монтаже трубопровода и патрубка, необходимо защитить патрубки от крутящего момента дополнительным ключом.

Завеса не должна висеть на патрубках теплообменника.

Подключение теплоносителя к тепловой завесе GUARD производится через патрубки DIN 1/2” специализированными

монтажными организациями. При подключении завесы к тепловой сети без использования смесительного узла, необходима

обязательная установка водяного фильтра грубой очистки. При необходимости может быть поставлен смесительный узел

для регулирования расхода теплоносителя через завесу GUARD, поставляется опционально.

В случае горизонтального или вертикального монтажа с патрубками сверху, воздух из теплообменника удаляется через

воздухоотводчик. При вертикальном монтаже завесы с патрубками в нижней части, выпуск воздуха обеспечивается через

воздухоотводчик, расположенный на стороне двигателя.

Подключение электропитания

При подключении электропитания, или спуске воздуха из теплообменника, удалить боковую крышку, которая крепится к

стальному корпусу завесы. Крышка снимается в направлении стрелок, показанных на рисунке ниже. Крышка должна быть

захвачена в местах, указанных на рисунке, и постепенно вытаскивается из замков. Клемная коробка для силовых и

кабелей управления находится рядом с двигателем завесы. Необходимо подключать необходимые средства,

гарантирующие отключение завес при аварийных ситуациях.

Важно!

При монтаже следует смонтировать завесы в положении вертикальной или

горизонтальной плоскости с помощью монтажного уровня – не правильное

положение завесы может привести к повреждению вентилятора, и в результате

к дефектной работе изделия.

Важно!

При сборке крышки к завесе исключить попадание электрокабеля между

крышкой и корпусом завесы.
