2.Определите место установки замка и нанесите

разметку в соответствии с размерами замка (Рис. 3)

1. Перед установкой замка убедитесь, что скос

защелки направлен в сторону закрывания

двери.Чтобы переставить защелку, не разбирайте

корпус. С боковой стороны корпуса замка, отверткой

выдавите язычок защелки (A) и прокрутите (не

вынимая отвертку), как только скос защелки примет

необходимое положение (B), вытащите отвертку.

Комплектность поставки

1. Корпус замка 1 шт.

2. Ручки на планке 2 шт.

3. Квадрат 1 шт.

4. Саморезы 5 шт.

5. Цилиндровый механизм секретности 1 шт.

6. Винт крепления цилиндрового механизма 1 шт.

7. Стяжной винт 2 шт.

8. Стяжная втулка 2 шт.

9. Винт фиксации ручки 2 шт.

10. Ключи 5 шт.

11. Ответная планка 1 шт.

Назначение и общие характеристики

Замок врезной модели 22xx/60 и его модификации предназначен для запирания левых и правых дверей,

открывающихся как внутрь, так и наружу. Замок рекомендуется устанавливать в жилых помещениях на

деревянные двери, весом не более 50кг, толщиной не более 40мм. Тип ЗВ7. Класс 2. Секретность свыше 15000.

Рис. 2

Рис. 3

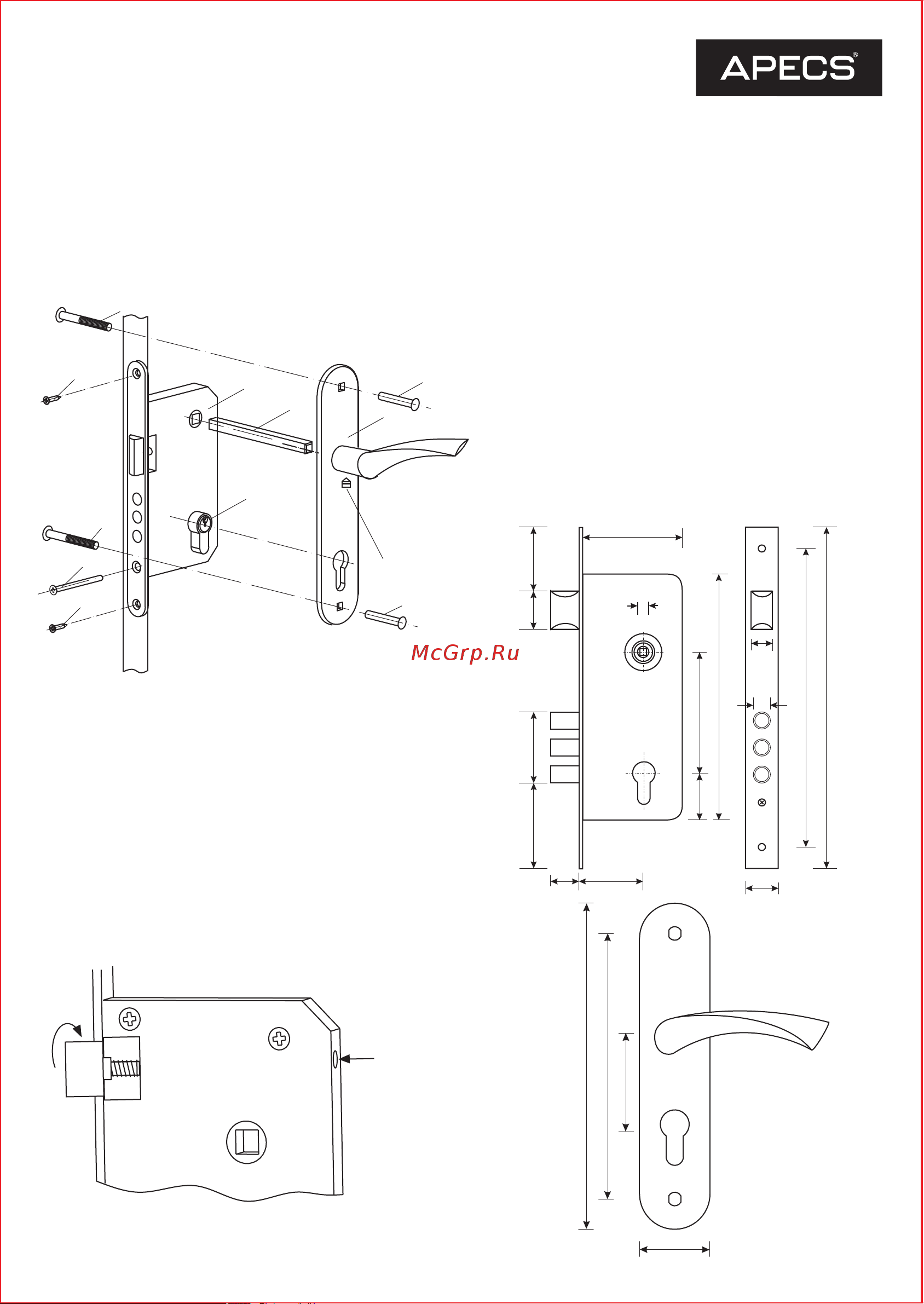

Инструкция по установке

Рис. 1

Замок врезной Apecs 22xx/60

c ручками на планке и цилиндровым механизмом

240

210

175

235

209
