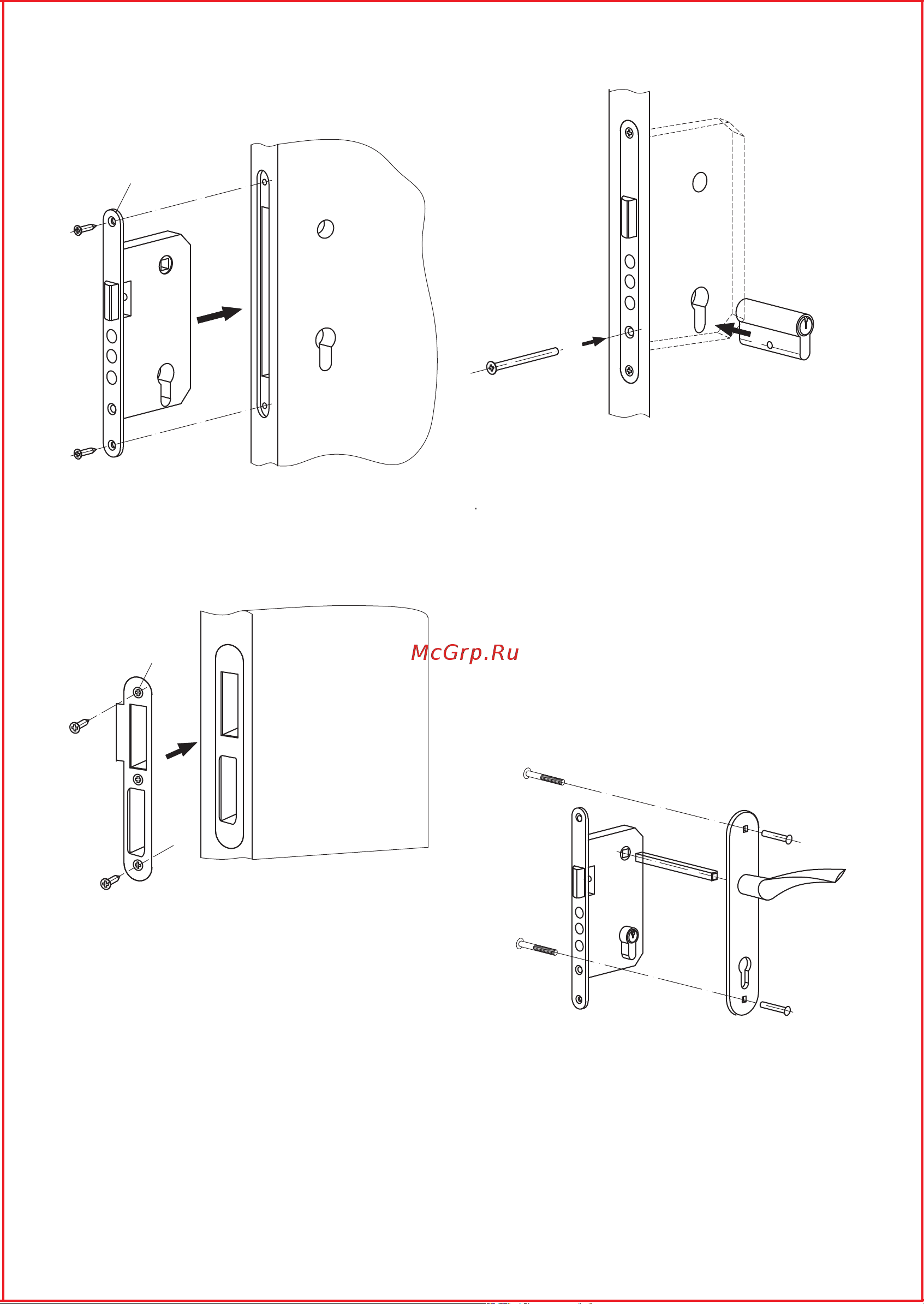

3. В двери выберите паз под корпус замка и лицевую
планку, затем отверстия под цилиндровый механизм
и квадрат под ручки. Установите корпус замка в
дверь и закрепите его саморезами (Рис. 4).
Рис. 4
Все изображения ручек и планок в паспорте унифицированы
и могут отличаться от внешнего вида реальных изделий.
Подробное изображение представлено на стикере на
упаковке изделия.
Изготовитель оставляет за собой право без
предварительного уведомления вносить изменения в
конструкцию, технические характеристики, внешний вид и
комплектность товара, не изменяющие его потребительских
свойств.
Условия эксплуатации — не использовать для чистки
абразивные материалы и растворители.
Гарантийный срок — 3 года c даты продажи. В случае
неисправности изделие подлежит замене по месту его
приобретения в пределах гарантийного срока. Гарантия не
распространяется на механические повреждения, повреж-
дения, вызванные воздействием абразивных материалов,
растворителей, химических средств, а также, другие дефекты,
вызванные неправильной эксплуатацией, установкой,
транспортировкой изделия или естественным износом.
Лицевая
планка
Рис. 7
5. Установите цилиндровый механизм в специаль-
ный паз (А) и закрепите его винтом (B).
Рис. 6
A
B
6. Установите ручки на планке:
Установите квадрат в замок. Установите ручку на
планке на квадрат. По установленной ручке отметьте
на дверном полотне место отверстий под стяжные
винты. Снимите ручку. Просверлите два сквозных
отверстия в дверном полотне под стяжные винты.
Раскрутите стяжные винты. Возьмите ручку, вставьте
стяжные втулки в отверстия на планке ручки.
Установите ручку на квадрат. Установите вторую
часть ручки на квадрат с другой стороны
двери. Вставьте стяжные винты в отверстия на
планке ручки и вкрутите их в стяжные втулки,
используя отвертку. Зафиксируйте ручку на квадрате
при помощи винта фиксации.
Поочередно снаружи и изнутри помещения
проверьте работоспособность замка.
4. По установленному замку отметьте место
установки ответной планки на дверной коробке.
Выберите паз под ответную планку (A).
Установите вставку и ответную планку в паз и
закрепите саморезами(В).
Ответная
планка
А
В
В
Изготовитель: «АПЕКС КО., ЛТД», КНР, 100025, г. Пекин, р-н
Чаоян, ул. Баличжуан Сили, д. 100, Чжубан 2000, корп. 1,
Восточная секция, 602.
«APECS CO., LTD», Room 602, East side, No. 1 Zhubang 2000, No.
100, Balizhuang Xili, Chaoyang District, Beijing, PRC, 100025.
Представитель на территории РФ: ЗАО «Гарвинтон РУС».
Адрес (Местонахождение): 119146, г. Москва, Комсомо-
льский пр-т, д. 36, кв. 29. Почтовый адрес: 115127, г. Москва,
Варшавское шоссе, д.37, а/я 91, marketing@apecs.com.
Рис. 5
