Корпуса модульные пластиковые ЭРА Trend ЩРВ-П предназначены для монтажа в нишу.

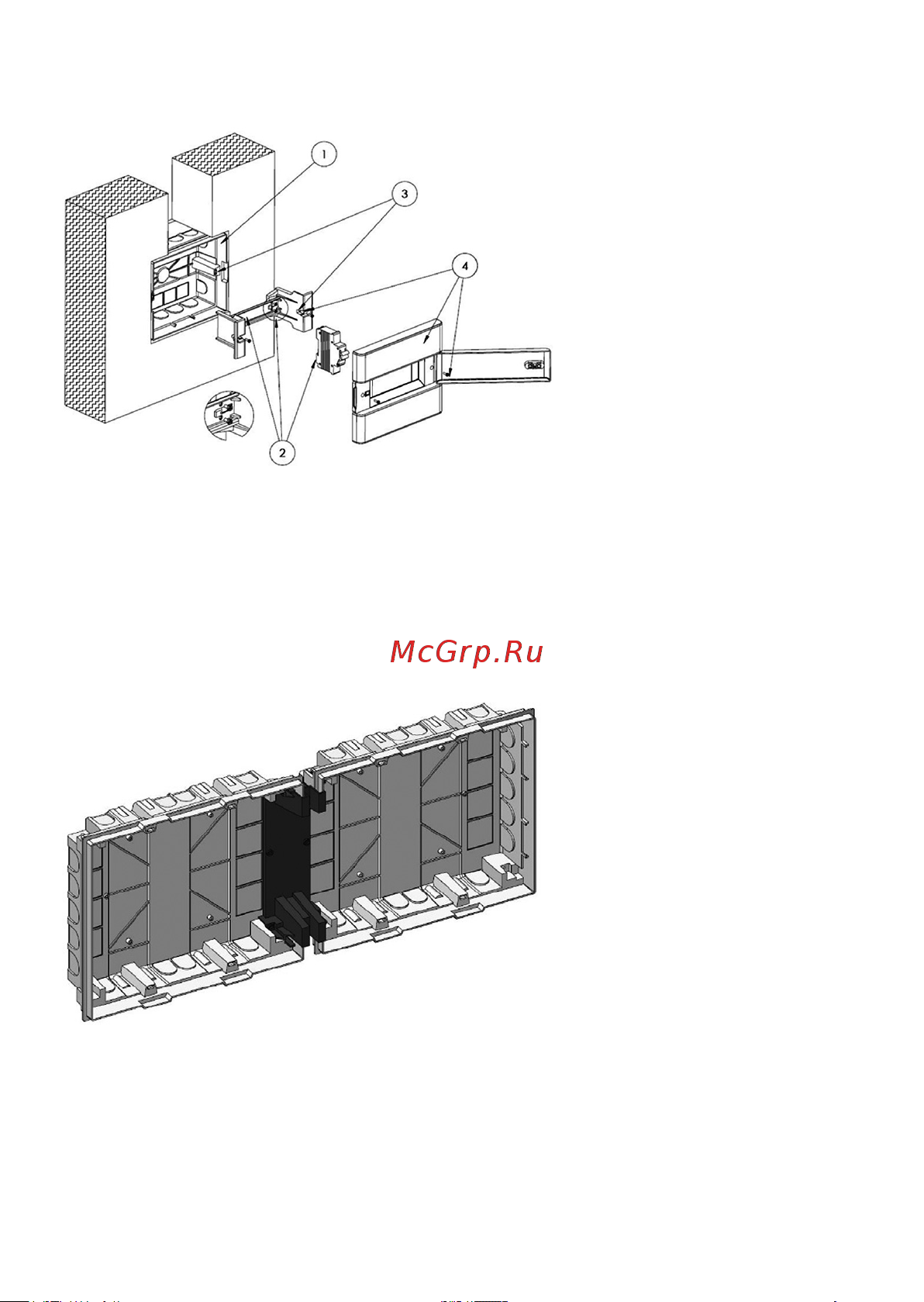

Схема установки и последовательность крепления встраиваемого корпуса:

1) Корпус, нижняя часть устанавливается

в нишу и закрепляется

2) Монтаж модульных автоматических

выключателей на DIN рейку

3) Монтаж DIN рейки и модульной рамы

в посадочные отверстия на корпусе

4) Крепление верхней части корпуса

к модульной раме

Корпуса ЭРА Trend ЩРВ-П-24 и ЩРВ-П-36 имеют возможность присоединения дополнительного корпуса

ЩРВ-П-24 или ЩРВ-П-36 соответственно. Таким образом количество устанавливаемых модулей увеличивается

до 48 или 72 соответственно.

Присоединение дополнительного корпуса осуществляется с помощью специального адаптера ЭРА Trend Адаптер

соединительный (ЩРВ 24-36 мод)*.

*Адаптер не входит в комплект поставки и приобретается отдельно.

Для соединения корпусов с помощью адаптера необходимо извлечь из каждого корпуса боковые заглушки с

торца каждого корпуса, соединить корпуса с помощью адаптера и закрепить с помощью винтов.

Схема соединения корпусов при помощи адаптера

5. ТРАНСПОРТИРОВКА И ХРАНЕНИЕ

Транспортировка и хранение изделия должны производиться в упаковке с соблюдением мер предосторожности

от механических повреждений и воздействия атмосферных осадков.

6. УТИЛИЗАЦИЯ

Изделие необходимо утилизировать согласно требованиям законодательства территории реализации.

7. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Гарантийный срок эксплуатации составляет 5 лет с момента продажи при соблюдении условий эксплуатации,

изложенных в данном руководстве.
