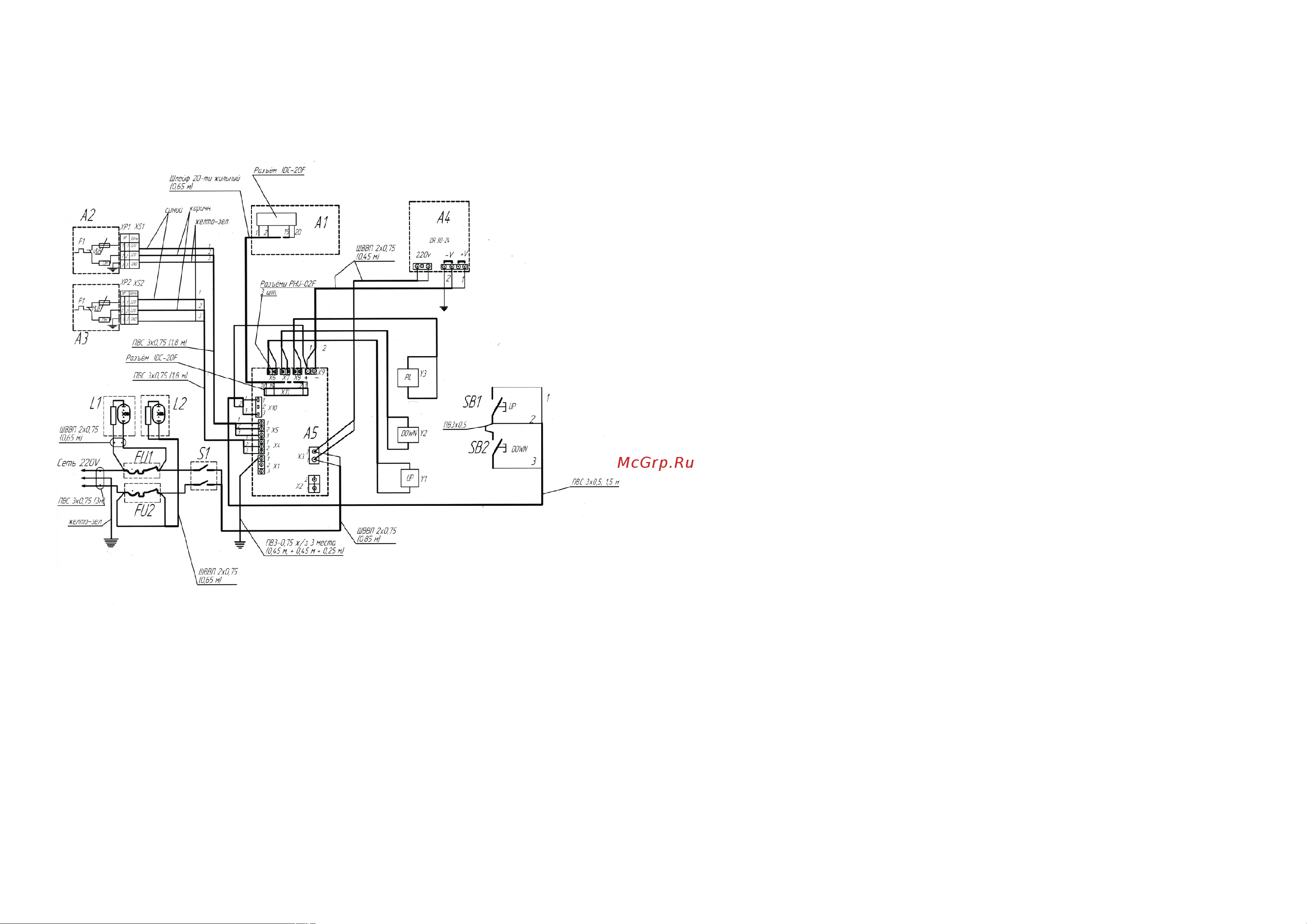

Схема электрическая соединений

вулканизатора «Эребус»

А1 – плата таймера (MAXI–W V2.0 JUNE 2014);

А2 – нагревательный элемент верхний;

А3 – нагревательный элемент нижний;

А4 – преобразователь DR 30-24;

А5 – кроссплата (CROSS V 7.0 FEB 2012);

А6 – выключатель сетевой SWR-1201-4C;

SB1, SB2 - кнопки PSW-65

Y1...Y3 - соленоиды пневмораспределителей, тип G77, 24 V DC

с разъёмом 122-800;

FU1, FU2 - выключатель автоматический BA47-63, 8A. 250 В;

L1, L2 - лампочка индикаторная неоновая 220В. тип SHUI 200-220 V.
