Внимание! Конструкция ряда узлов и деталей вулканизатора

защищена патентами Российской Федерации и попадает под

действие «Патентного закона РФ». Любое копирование узлов

и деталей, изготовление чертежей и схем деталей узлов и

всего вулканизатора в целом запрещено и может быть

подвергнуто преследованию в уголовном порядке.

Рекомендации изготовителя

Электрический вулканизатор с пневматическим приводом «Эребус»,

представленный в настоящем руководстве относится к классу

подкатных вулканизаторов и предназначен для вулканизации

резиновых смесей при ремонте местных повреждений покрышек

грузовых автомобилей, тяжёлой карьерной и сельскохозяйственной

техники. Изготовитель рекомендует использовать вулканизаторы

этого класса только по назначению.

Основными достоинствами вулканизатора «Эребус» являются

надёжность конструктивных решений, простота и удобство

эксплуатации. Подкатная конструкция обеспечивает возможность

лёгкого перемещения вулканизатора к месту ремонта. Наличие

системы подготовки воздуха, блока автоматического управления,

пневмопривода одного прижима и самих прижимов с изменяемой

геометрией рабочей поверхности обеспечивают высокое качество и

низкую трудоёмкость выполняемых работ. Для обеспечения

постоянной температуры вулканизации используются

нагревательные элементы с терморегуляторами.

Вулканизатор «Эребус», представленный в настоящем руководстве,

рекомендуется изготовителем для комплектации рабочих мест

шиномонтажных предприятий, шиномонтажных участков

предприятий.

Порядок использования текста настоящего руководства определён

Ст. 18 Закона РФ «Об авторском праве и смежных правах». Никакая

часть руководства по эксплуатации, включённая в комплект поставки

вулканизатора не может быть воспроизведена полностью или

частично, использована в любой форме без предварительного

письменного разрешения предприятия-изготовителя.

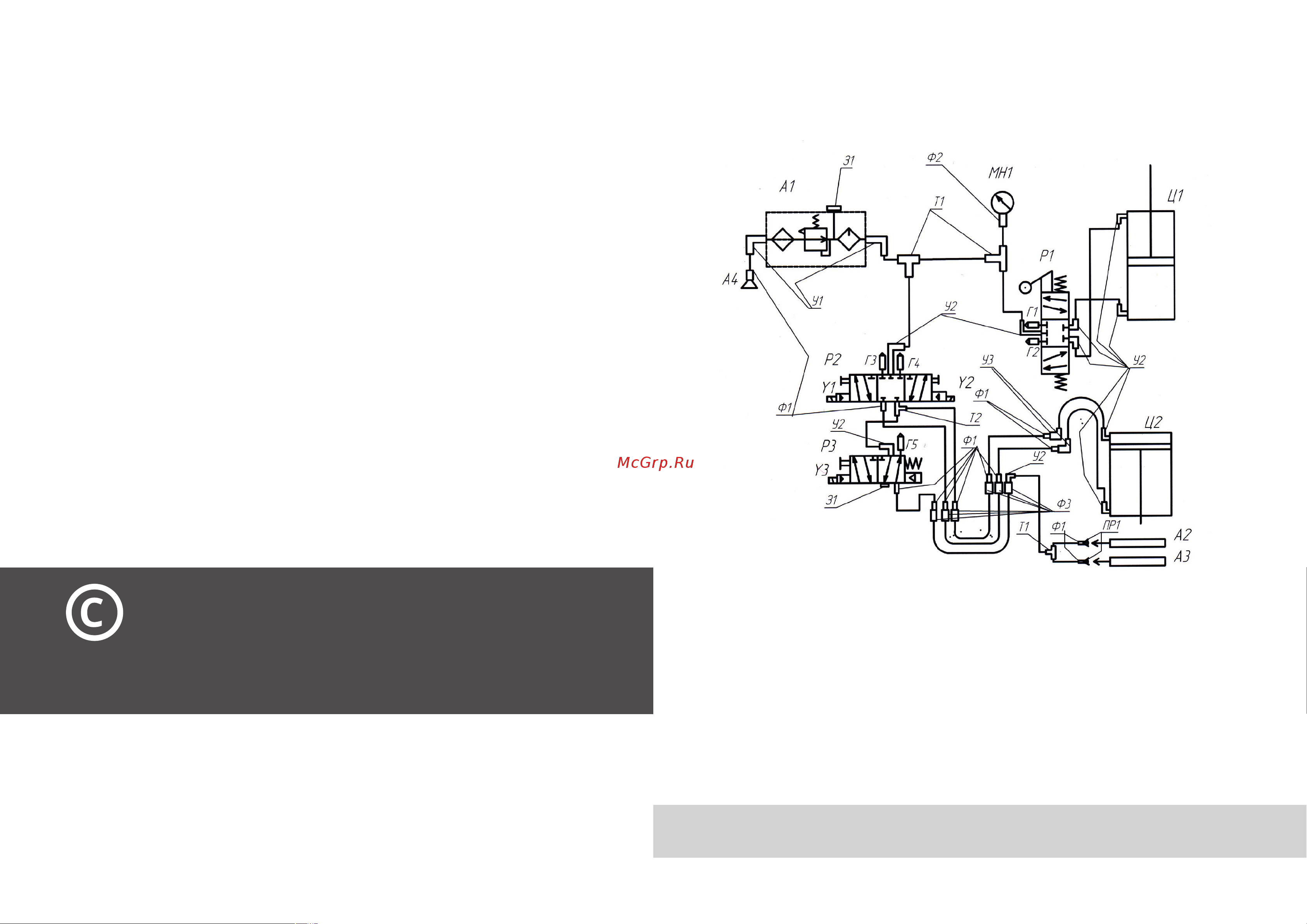

Схема пневматическая соединений

вулканизатора «Эребус»

Допускается замена на компоненты других производителей с

соответствующими параметрами

А1 – блок подготовки воздуха FRL 600A-02;

А2, A3 – пневмокамеры прижимов;

А4 – пневмоввод;

P1 – распределитель 368-905;

P2 – распределитель АМ530-01 D;

P3 – распределитель АМ520-01 S;

MH1 - манометр МО43-F12;

Ц1 - пневмоцилиндр подъёма;

Ц2 - пневмоцилиндр прижима;

Y1, Y2, Y3 – соленоиды распределителей;

Г1...Г5 – глушитель ЕС-01;

З1 – заглушка 2611-1/8 – 2 шт.;

ПР1 – пневморазъём 5081-3/8 – 2 шт.;

Т1 – тройник NPY-6 – 3 шт.

Т2 – тройник NPD 6-01 – 1 шт.

У1 – фитинг угловой NPL 6-02 – 2 шт.

У2 – фитинг угловой NPL 6-01 – 10 шт.

У3 – фитинг угловой 1500-6/4-1/4 – 2 шт.

Ф1 – фитинг прямой NPC 6-01 – 12 шт.

Ф2 – фитинг прямой 1463-6/4-1/8 – 1 шт.

Ф3 – фитинг прямой 2601 7-1/4 – 6 шт.
