4.3 Последовательность монтажа

4.3.1 Кабельные вводы серии КНК под все типы небронированного кабеля круглого

сечения.

Надеть уплотнительное кольцо (при необходимости) на резьбу вводного элемента (1);

ввернуть вводной элемент (1) в корпус электрооборудования (при толщине корпуса менее

6мм необходимо использовать контргайку); продеть кабель через нажимную гайку (4),

пластиковую вставку (3), уплотнительный элемент (2); ввести кабель в корпус

электрооборудования на необходимую для монтажа длину. Закрутить нажимную гайку (4)

в вводной элемент (1) с моментом затяжки в три раза больше максимально возможного

значения диаметра кабеля.

4.3.2 Кабельные вводы серии КНН под все типы небронированного кабеля круглого

сечения, с двумя уплотнениями.

Надеть уплотнительное кольцо (при необходимости) на резьбу вводного элемента (1);

ввернуть вводной элемент (1) в корпус электрооборудования (при толщине корпуса менее

6мм необходимо использовать контргайку); продеть кабель через уплотнительную гайку

(7), уплотнитель внешней оболочки кабеля (6), пластиковую вставку (5), нажимную гайку

(4), пластиковую вставку (3), уплотнитель внутренней оболочки кабеля (2); ввести кабель

в корпус электрооборудования на необходимую для монтажа длину. Закрутить в вводной

элемент (1) нажимную гайку (4) с моментом затяжки в три раза больше максимально

возможного значения диаметра кабеля.; Закрутить уплотнительную гайку (7) на

нажимную гайку (4).

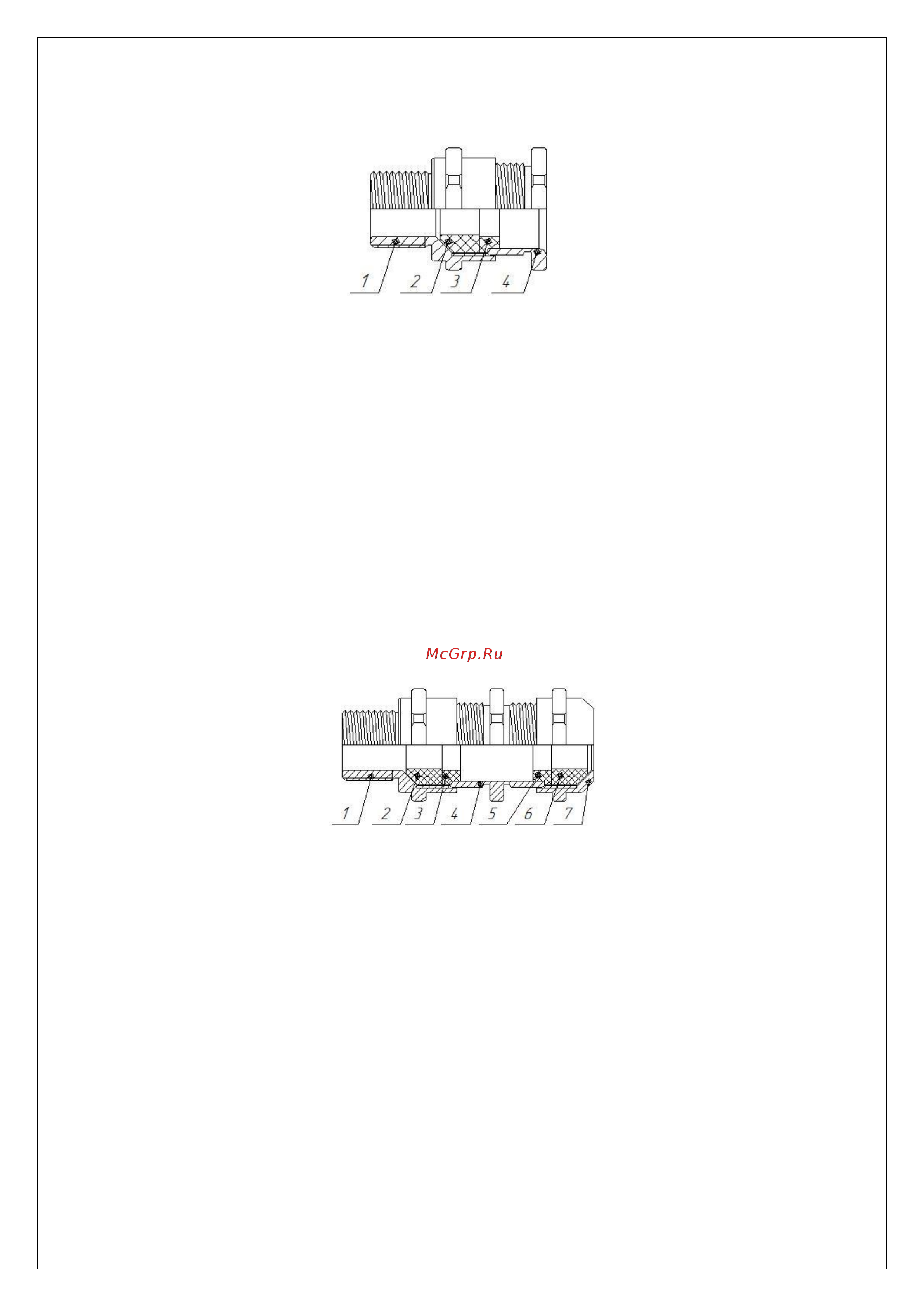

Рис.1 Внешний вид кабельного ввода серии КНК

Рис.2 Внешний вид кабельного ввода серии КНН
