4.3.3 Кабельные вводы серии КМР под все типы небронированного кабеля круглого

сечения, проложенного в гибком металлорукаве.

Надеть уплотнительное кольцо (при необходимости) на резьбу вводного элемента (1);

ввернуть вводной элемент (1) в корпус электрооборудования (при толщине корпуса менее

6мм необходимо использовать контргайку); продеть кабель через устройство крепления

металлорукава (5) с нажимной гайкой (4), пластиковую вставку (3), уплотнительный

элемент (2); ввести кабель в корпус электрооборудования на необходимую для монтажа

длину. Закрутить нажимную гайку (4) в вводной элемент (1) с моментом затяжки в три

раза больше максимально возможного значения диаметра кабеля. Закрепить металлорукав

на устройстве крепления металлорукава (5).

4.3.4 Кабельные вводы серии КНТ/КНХ под все типы небронированного кабеля

круглого сечения, проложенного в трубе.

Надеть уплотнительное кольцо (при необходимости) на резьбу вводного элемента (1);

ввернуть вводной элемент (1) в корпус электрооборудования (при толщине корпуса менее

6мм необходимо использовать контргайку); продеть кабель через трубную муфту (5) с

нажимной гайкой (4), пластиковую вставку (3) и уплотнительный элемент (2); ввести

кабель в корпус электрооборудования на необходимую для монтажа длину. Закрутить

нажимную гайку (4) в вводной элемент (1) с моментом затяжки в три раза больше

максимально возможного значения диаметра кабеля. Накрутить трубную муфту (5) на

трубу, удерживая нажимную гайку (4) в неподвижном положении.

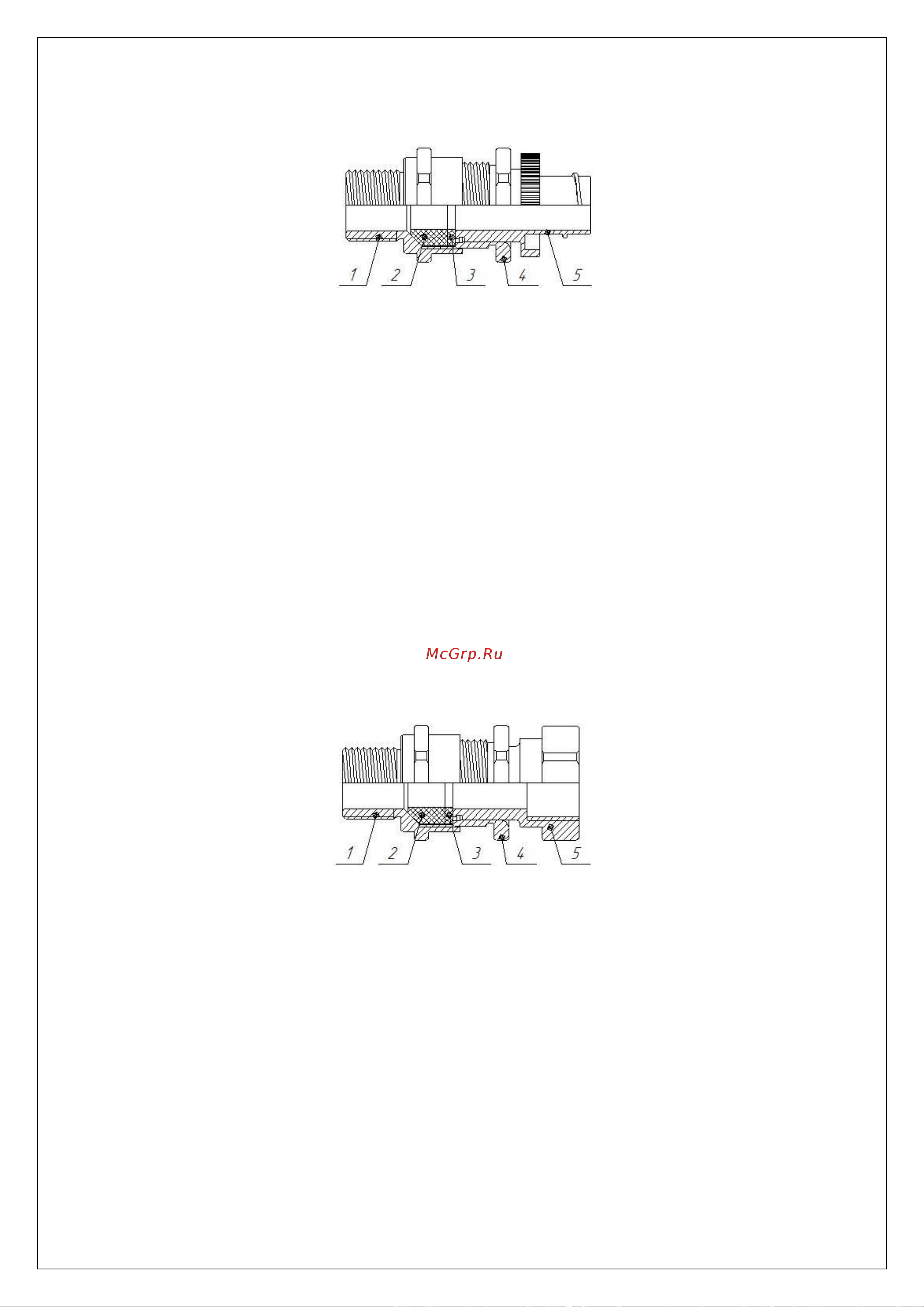

Рис.3 Внешний вид кабельного ввода серии КМР

Рис.4 Внешний вид кабельного ввода серии КНТ/КНХ
