4.3.5 Кабельные вводы серии КБУ под все типы бронированного кабеля круглого

сечения.

Надеть уплотнительное кольцо (при необходимости) на резьбу вводного элемента (1);

ввернуть вводной элемент (1) в корпус электрооборудования (при толщине корпуса менее

6мм необходимо использовать контргайку); продеть кабель через уплотнительную гайку

(7) с пластиковой вставкой (9) и уплотнителем внешней оболочки кабеля (8), нажимную

гайку (5), кольцо фиксации брони (6), нажимную гайку с устройством фиксации брони (4),

пластиковую вставку (3), уплотнитель внутренней оболочки кабеля (2); ввести кабель в

корпус электрооборудования на необходимую для монтажа длину. Закрутить нажимную

гайку с устройством фиксации брони (4) в вводной элемент (1) с моментом затяжки в три

раза больше максимально возможного значения диаметра кабеля. Притянуть кабель до

упора брони в устройство закрепления, распределив броню кабеля равномерно. Закрутить

нажимную гайку (5) до упора, проверить закрепление брони. Закрутить уплотнительную

гайку (7) до полного зажатия внешней оболочки.

4.3.6 Кабельные вводы серии КНК-П под все типы небронированного кабеля плоского

сечения.

Надеть уплотнительное кольцо (при необходимости) на резьбу вводного элемента (1);

ввернуть вводной элемент (1) в корпус электрооборудования (при толщине корпуса менее

6мм необходимо использовать контргайку); продеть кабель через нажимную гайку (4),

пластиковую вставку (3), уплотнительный элемент (2); ввести кабель в корпус

электрооборудования на необходимую для монтажа длину. Закрутить нажимную гайку (4)

в вводной элемент (1) с моментом затяжки в три раза больше максимально возможного

значения диаметра кабеля.

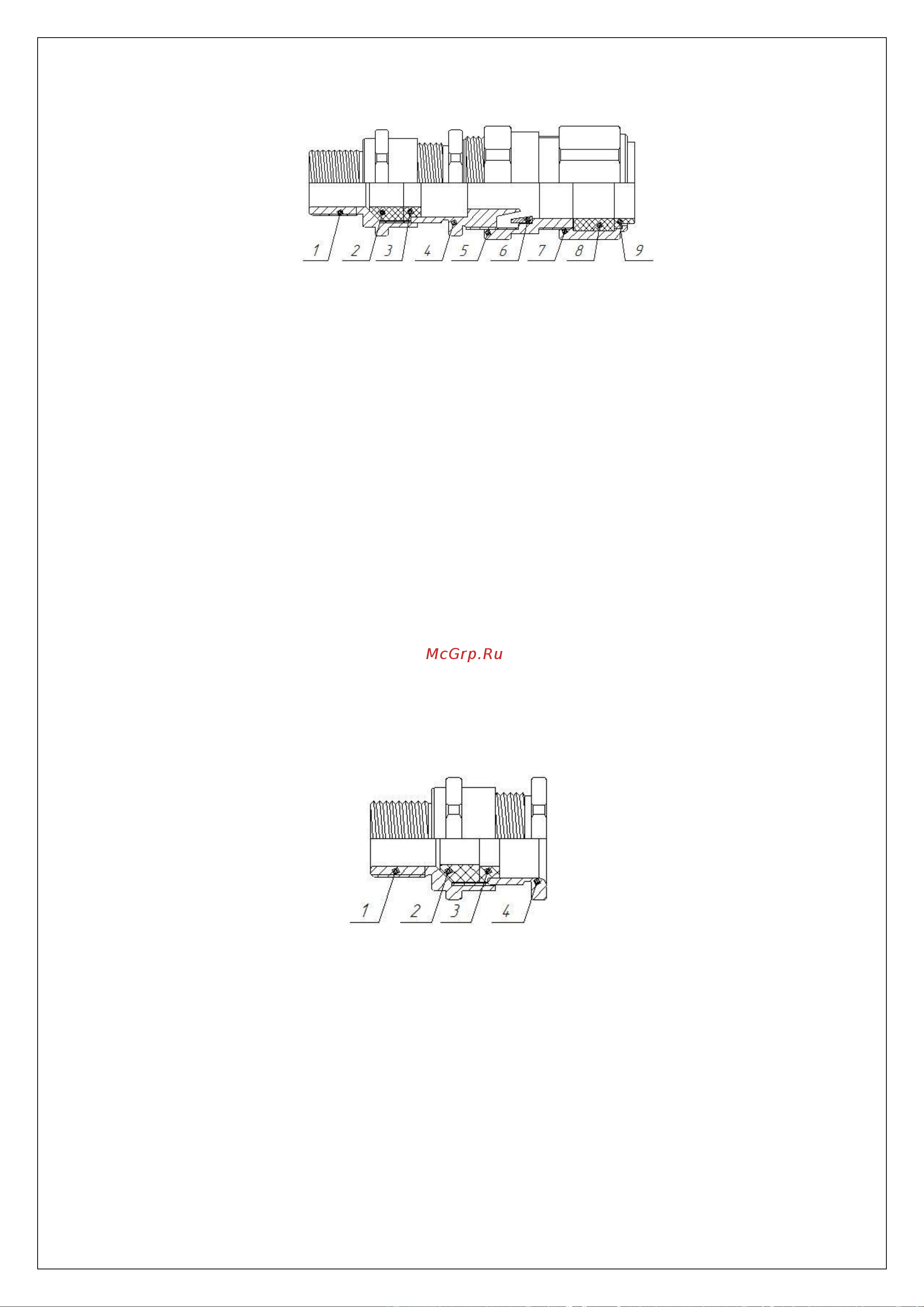

Рис.5 Внешний вид кабельного ввода серии КБУ

Рис.1 Внешний вид кабельного ввода серии КНК-П
