Модель A B C D E F G H I J

ØK

uvre2-160 111 202 83 205 116 24 17 36 66 25

Ø7

uvre2-250 185 247 110 295 185 14,5 22,5 57 114 50

Ø11

uvre2-400 210 290 125 340 210 25,5 26 65 130 50

Ø11

105,5

uvre2-630 256 300 145 360 210 34 30 81 162 50

Ø11

114

Таблица 2

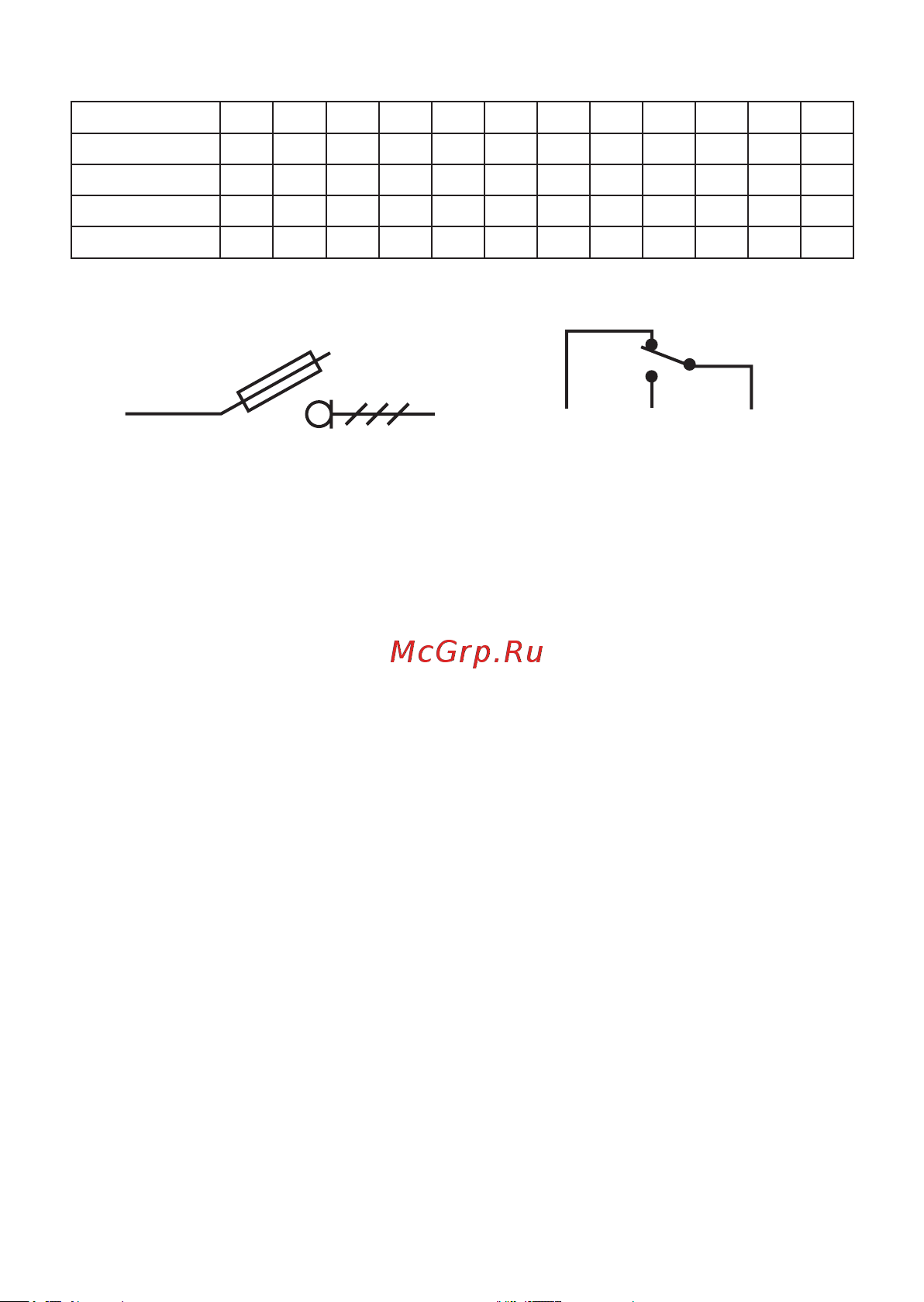

4 ПРИНЦИПИАЛЬНЫЕ СХЕМЫ

Рис. 3 - Выключатели-

разъединители УВРЭ v2 EKF

Рис. 4 - Дополнительный

контакт состояния

132

5 КОМПЛЕКТНОСТЬ

Комплект поставки включает:

1. Выключатель-разъединитель серии УВРЭ v2 – 1 шт.

2. Паспорт – 1 шт.

Предохранители в комплект поставки не включены и приобретаются

отдельно.

6 ОСОБЕННОСТИ ЭКСПЛУАТАЦИИ И МОНТАЖА

Монтаж и пуск устройства в эксплуатацию должен производить толь-

ко квалифицированный персонал. Устройство крепится на монтажную

панель. Выключатель-разъединитель может эксплуатироваться в лю-

бом пространственном положении при условии обеспечения работо-

способности изделия. Рекомендуемое положение установки: рукоятка

сверху. Конструкция контактных выводов обеспечивает болтовое при-

соединение шин или проводников, оконцованных кабельными на-

конечниками. Перед установкой необходимо убедиться в отсутствии

внешних повреждений.

Внимание! При отсутствии предохранителя контакта нет! Для нор-

мальной работы выключателя-разъединителя необходимо наличие

предохранителя в рабочем состоянии!
