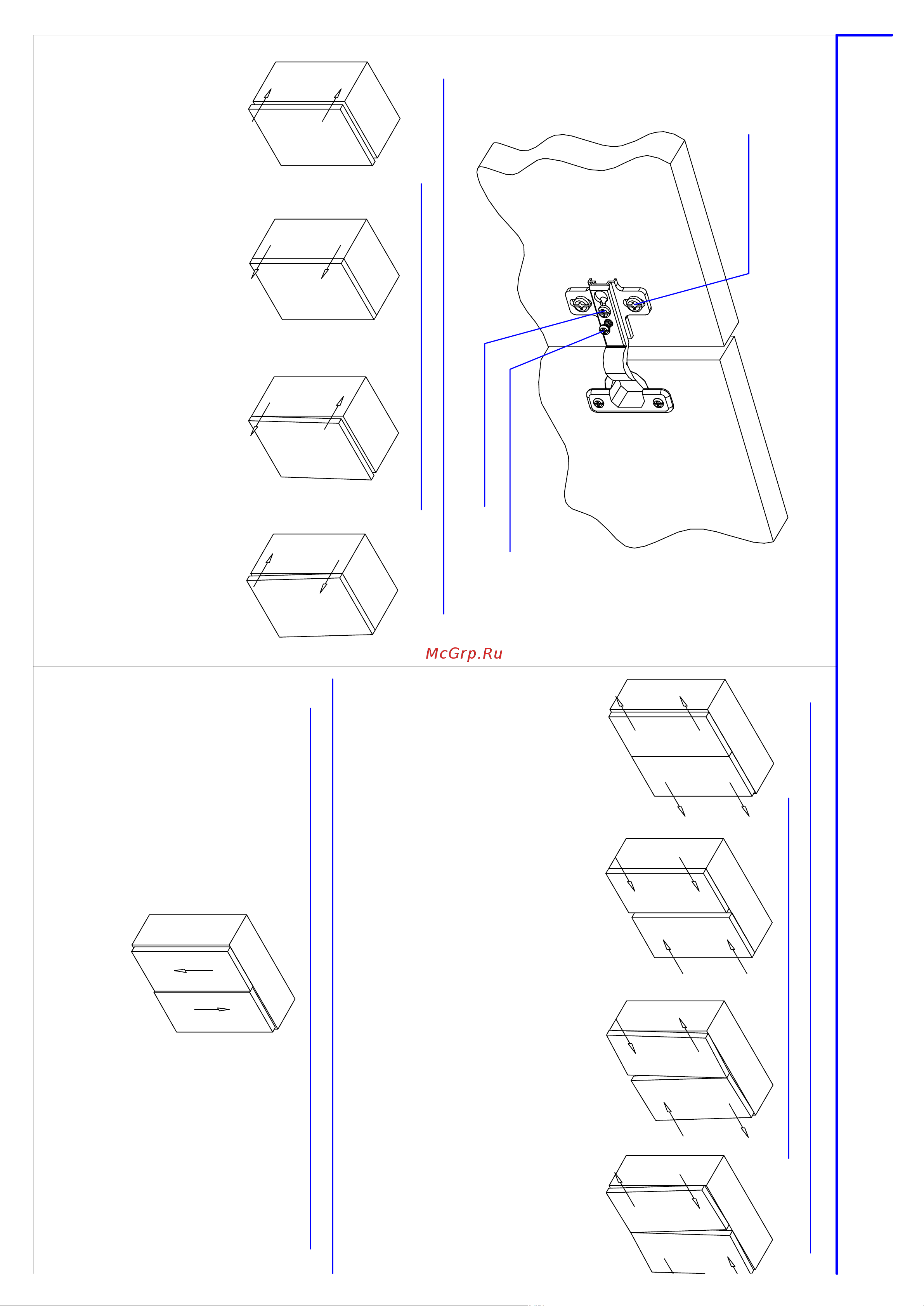

ПРАВИЛА

по регулировке петли четырехшарнирной, используемой для навески дверей в изделиях мебели.

Во время сборки мебели следует проверить взаимное расположение дверей и,

если нужно, произвести регулировку в следующем порядке :

Регулировка для сближения или удаления двери от передней

плоскости мебельного каркаса, когда:

1. Дверь удалена более, чем на 1-1,5 мм от передней плоскости каркаса.

2. Дверь прижата к передней плоскости каркаса.

3. Отстает верхняя часть двери от передней плоскости каркаса.

4. Отстает нижняя часть двери от передней плоскости каркаса.

Такая регулировка осуществляется с помощью установочного винта "А", для этого

нужно:

а) отпустить установочный винт "А";

б) переместить петлю на пластине вперед или назад на требуемое расстояние;

в) вновь затянуть установочный винт "А".

Регулировка для небольших перемещений дверей направо или

налево во фронтальной плоскости, когда:

1. Двери сближены вплотную друг к другу.

2. Большой зазор между дверями.

3. Дверь наклонена вниз.

4. Дверь наклонена вверх.

Для боковой регулировки дверей нужно:

а) отпустить установочный винт "А";

б) для перемещения двери в сторону сопряженной боковой стенки вывернуть

регулировочный винт "Б";

в) для перемещения двери от боковой стенки к центру завернуть регулировочн

винт "Б";

г) завернуть до отказа установочный винт "А".

Регулировка для небольших перемещений дверей вверх или вниз во

фронтальной плоскости, когда двери не совпадают по высоте:

Для вертикальной регулировки дверей нужно:

а) отпустить крепежные винты "С" на всех петлях двери;

б) переместить дверь вверх или вниз на требуемое расстояние ;

в) вновь затянуть крепежные винты "С".

2. 3. 4.

1. 2. 3. 4.

Крепежный винт "С"

Установочный винт "А"

Регулировочный винт "Б"
