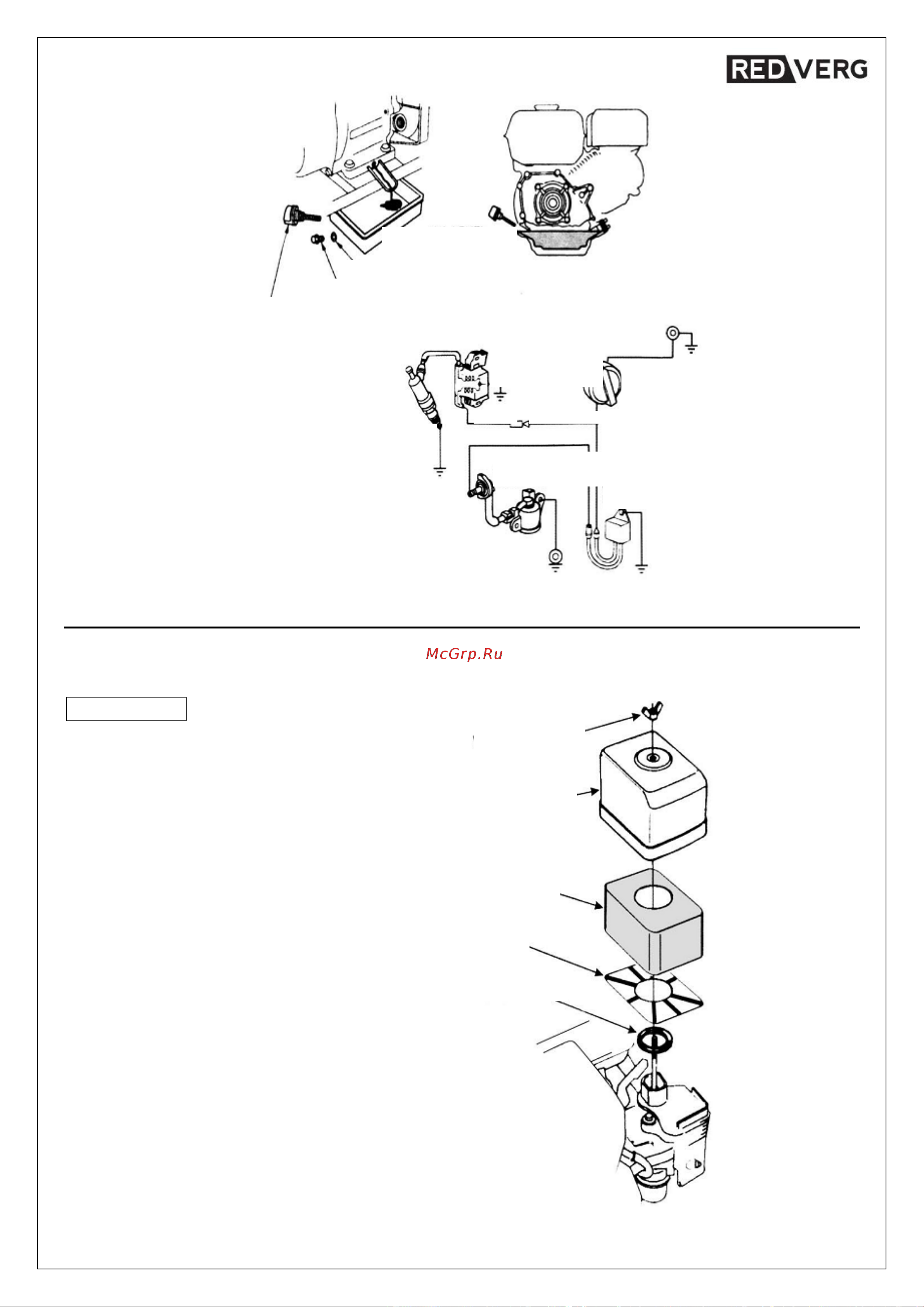

5.10. ПРОВЕРКА И ТЕХОБСЛУЖИВАНИЕ ВОЗДУШНОГО ФИЛЬТРА.
Загрязненный воздушный фильтр ограничивает подачу воздуха к карбюратору, снижая рабочие
параметры двигателя. При эксплуатации двигателя в пыльных условиях производить чистку
воздушного фильтра чаще, чем это указано в ГРАФИКЕ ТЕХОБСЛУЖИВАНИЯ.
ПРИМЕЧАНИЕ: Эксплуатация двигателя без
воздушного фильтра или с поврежденным
фильтром позволяет грязному воздуху
поступать в двигатель, приводя к быстрому
износу двигателя. Данный тип повреждения
не входит в условия гарантии.
1. Открутить барашковую гайку и снять крышку
воздушного фильтра.
2. Осторожно снять пластмассовую сетку с
днища крышки.
3. Осторожно извлечь губчатый фильтр из
крышки. Промыть фильтр в теплой мыльной
воде, прополоскать и тщательно просушить.
4. Протереть грязь на внутренней части
воздушного фильтра и крышки с
использованием влажной ветоши. Не
допускать попадания грязи в воздушный
канал, который ведет к карбюратору.
5. Вставить чистый и сухой фильтр или новый
губчатый воздушный фильтр в крышку
фильтра и поставить на место пластмассовую
УРОВЕНЬ МАСЛА.
УПЛОТНИТЕЛЬНАЯ ШАЙБА.
СЛИВНАЯ ПРОБКА.
КРЫШКА ЗАЛИВНОЙ ГОРЛОВИНЫ/УКАЗАТЕЛЬ УРОВНЯ МАСЛА.
СВЕЧА
ЗАЖИГАНИЯ.
ПЕРЕКЛЮЧАТЕЛЬ
ДВИГАТЕЛЯ.
ДАТЧИК УРОВНЯ
МАСЛА.
РЕЛЕ УРОВНЯ
МАСЛА.
БЛОК
УПРАВЛЕНИЯ
ЗАЖИГАНИЕМ.
СХЕМА РАЗВОДКИ
ДАТЧИКА УРОВНЯ
МАСЛА.
Черный
Черный/Красный
Желтый
ПРОКЛАДКА.
СЕТКА.
ГУБЧАТЫЙ
ФИЛЬТР.
КРЫШКА
ФОЗДУШНОГО
ФИЛЬТРА.
БАРАШКОВАЯ
ГАЙКА.
17
