УСТАНОВКА ВЫТЯЖКИ

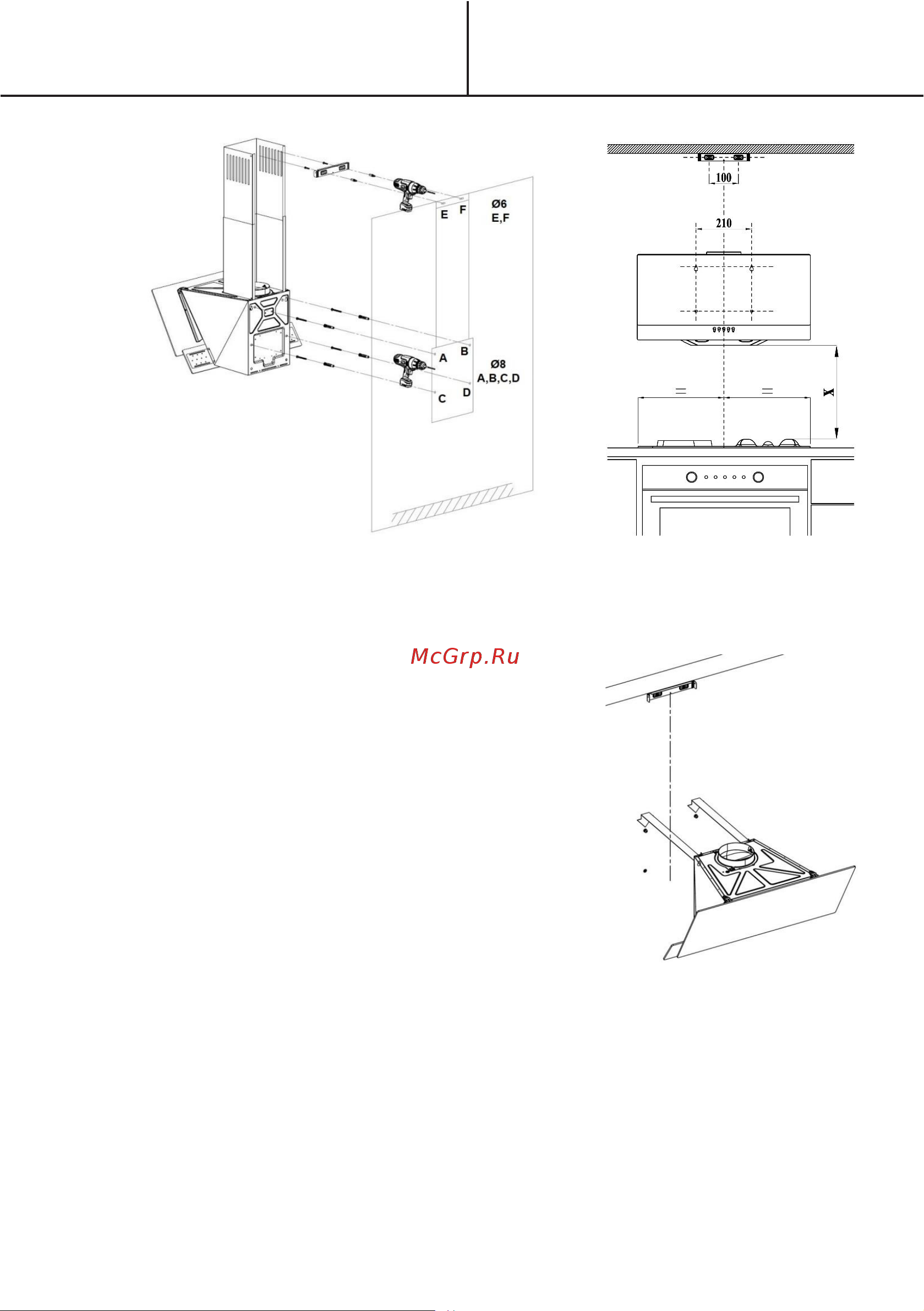

Рисунок 2 Рисунок 3

Рисунок 4

3. Затяните 2 болта 4,8 x 50 YSB в заглушках

в стене в точках A и B. Убедитесь, что между

головкой болта и стеной имеется расстояние

5 мм.

4. Прикрепите лист к заглушкам в стене

Ø6 мм в точках E и F, используя болты

3,9 x 22 RYSB.

5. Повесьте вытяжку, привинтив ее в точках

A и B, соблюдая зазор между головкой болта

и стеной 5 мм (Рисунок 4).

6. Откройте защитное стекло вытяжки,

потянув ее на себя, и удалите алюминиевый

картриджный фильтр. Закрепите продукцию,

затянув болты 4,8 x 50 YSB в пластиковых

заглушках на стене в отверстиях C и D,

видимых с внутренней стороны продукции.

Лист внутреннего

патрубка дымохода
