3) При помощи болтов, плоских шайб и гаек прикрепите стойки к

разделительному корпусу установки и к основанию (рис. 4, 5).

4) Установите уплотнители на выходное отверстие корпуса и входное

отверстие разделителя установки (рис. 6). Прикрепите соединительный

патрубок к выходному отверстию корпуса установки и к входному

отверстию разделительного корпуса при помощи болтов, плоских шайб и

гаек (рис. 7).

5) Фильтр-картридж поставляется в разобранном виде, прежде чем

начать установку, срежьте техническую стяжку, выкрутите четыре винта

из пластины, расположенной снизу картриджа, и снимите ее. Достаньте и

переверните ось крыльчатки фильтра и вставьте ее в установочное

отверстие в верхней крышке. Установите на место пластину так, чтобы ось

прошла сквозь установочное отверстие в ней. Зафиксируйте пластину

винтами, а ось, используя плоскую шайбу и гайку. Переверните картридж

и установите с внешней стороны крышки на ось гайку, плоскую шайбу и

сдвоенную рукоятку. Зафиксируйте рукоятку при помощи плоской шайбы,

пружинной шайбы и колпачковой гайки (рис. 8). Приклейте по нижнему

внутреннему периметру картриджа уплотнитель, обрежьте его в размер.

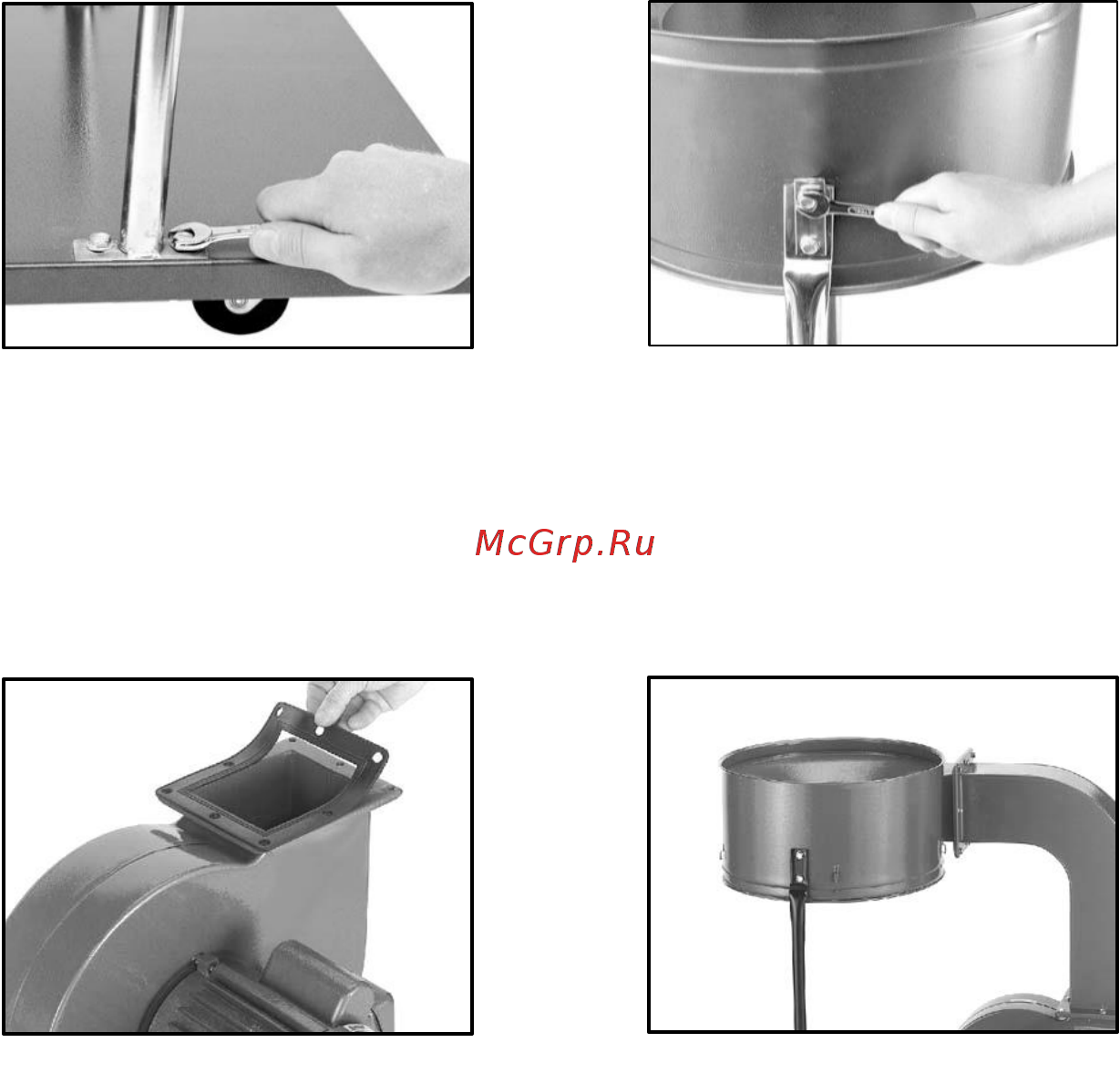

Рисунок 4.

Рисунок 5.

Рисунок 6.

Рисунок 7.
