Белмаш BELMASH DC2500MC D090A [6/20] Основные элементы

В таблице 1 представлена общая информация. Данные технические характерис-

тики актуальны на момент издания руководства по эксплуатации. Компания

«БЕЛМАШ» оставляет за собой право на изменение конструкции и комплектации

оборудования без уведомления потребителя.

3. ОСНОВНЫЕ ЭЛЕМЕНТЫ

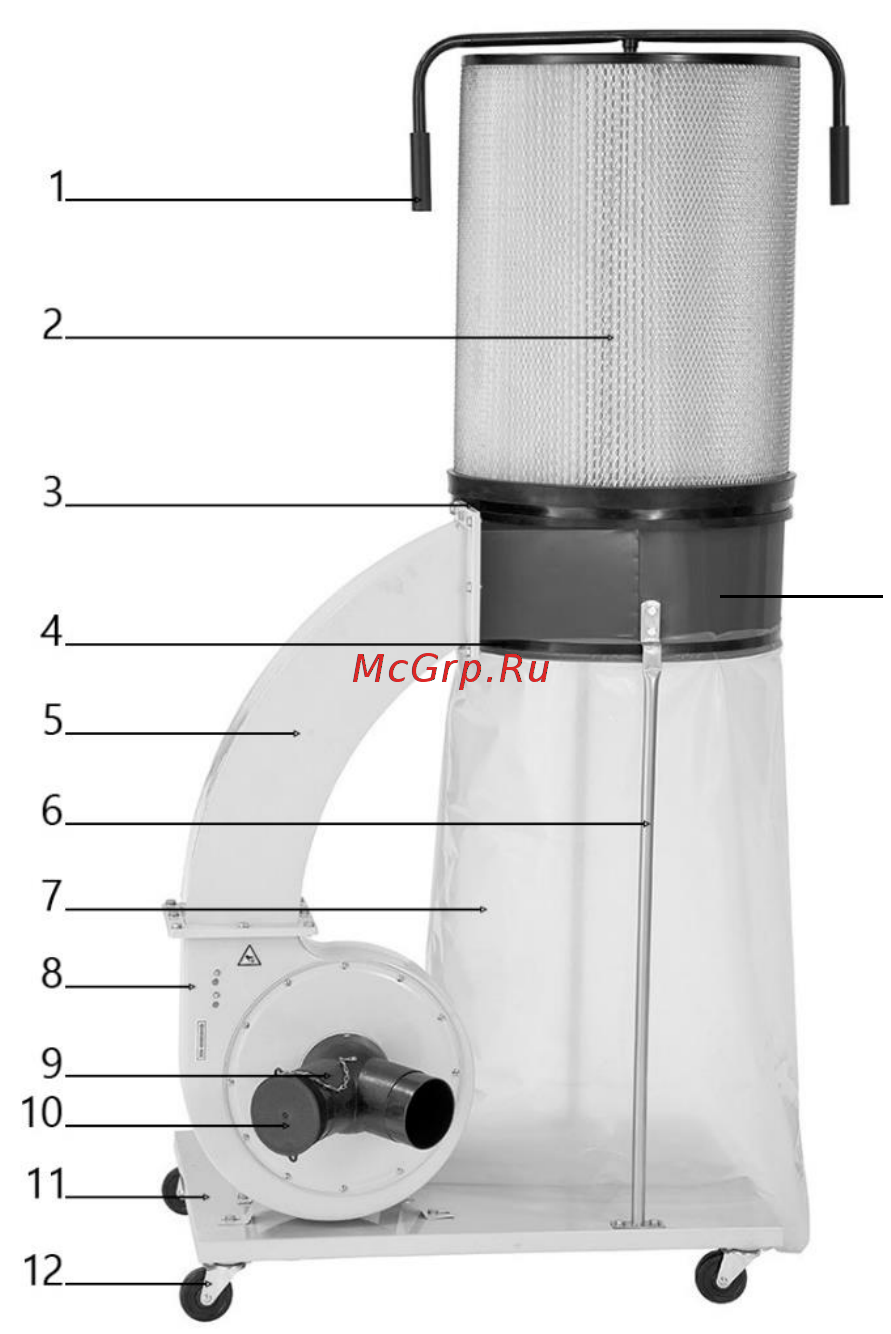

Рисунок 1. Основные элементы вытяжки

1 – рукоятка очистки фильтр-картриджа, 2 – фильтр-картридж,

3 – зажим фильтр-картриджа, 4 – зажим стружкосборника, 5 – патрубок

соединительный, 6 – стойка, 7 – стружкосборник, 8 – корпус установки,

9 – адаптер переходной, 10 – крышка адаптера, 11 – основание установки,

12 – колесо, 13 – корпус разделительный
