6 WEB/SNMP-адаптер WEBtel II ES AUX

Продолжение таблицы 3

9 Упаковка

КСДП.465926.083

1) Составные части могут быть заменены аналогичными по характеристикам

2) Поставка осуществляется по отдельному заказу потребителя

3) Используются для одновременного подключения к адаптеру датчиков TS-100D и HTS-100D

4. Устройство и работа адаптера

4.1. Назначение органов управления и индикации

4.1.1. На передней панели адаптера (рисунок 1) расположены:

1 – разъем RJ-45 «ETHERNET» со встроенными индикаторами «ПОДКЛЮЧЕНИЕ»

(зеленый) и «АКТИВНОСТЬ» (желтый), предназначенный для подключения адаптера к

сети Ethernet 100Base-TX/10Base-T или компьютеру, оснащенному соответствующей

сетевой картой; индикаторы сигнализируют о статусе связи с сетью.

2 – кнопка «СБРОС» для аппаратного сброса и последующей

инициализации контрол-

лера адаптера;

3 – разъем RJ-25 (RJ-12) «SENSORS» для подключения цифровых датчиков температу-

ры TS-100, температуры и влажности HTS-100, модуля дискретных входов MDS-4, а

также модуля интерфейса AS/400 «сухие контакты» MRS-4.

КСДП. 468351.010-01.01

1 2 3

КСДП. 468351.010-01.02

3 2 1

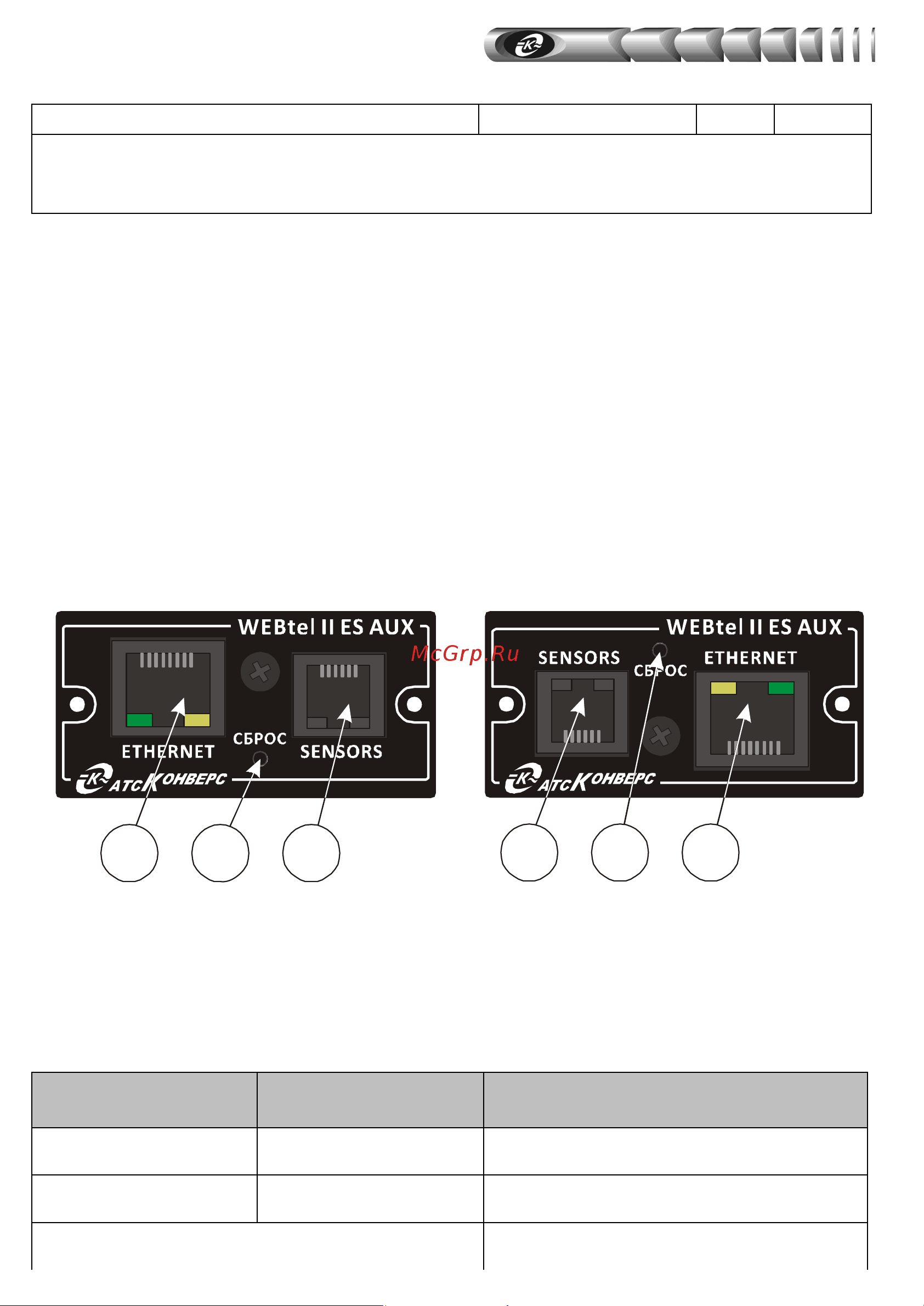

Рисунок 1 - Передняя панель адаптера

4.2. Режимы индикации

4.2.1. Индикаторы «ПОДКЛЮЧЕНИЕ» и «АКТИВНОСТЬ», встроенные в

разъем «ETHERNET» указывают о состоянии подключения к сети

Ethernet 100Base-TX/10Base-T в соответствии с таблицей 4.

Таблица 4 - Назначение индикаторов «ПОДКЛЮЧЕНИЕ» и «АКТИВНОСТЬ»

Индикатор

«ПОДКЛЮЧЕНИЕ»

Индикатор

«АКТИВНОСТЬ»

Наименование

режима индикации

Включен Выключен

Нет приема / передачи при наличии подключе-

ния к сети Ethernet

Включен

Включается синхронно с

появлением потока данных

Прием / передача данных

Включаются одновременно

1 раз в 2 секунды

Нет подключения к сети Ethernet
