WEB/SNMP-адаптер WEBtel II ES AUX 7

Продолжение таблицы 4

Выключены Отсутствует питание адаптера

Включаются одновременно

1 раз в секунду

Ожидание загрузки программного обеспечения

Включаются одновременно, синхронно

с загрузкой данных

Загрузка программного обеспечения

4.3. Режимы работы кнопки «СБРОС»

4.3.1. Кратковременное нажатие (удержание менее 5 секунд) кнопки «СБРОС» приво-

дит к перезагрузке микроконтроллера адаптера.

4.3.2. Нажатие и удержание более 6 секунд кнопки «СБРОС» приводит к сбросу всех

настраиваемых параметров (в том числе и сетевых) на значения по умолчанию с после-

дующей перезагрузкой микроконтроллера адаптера.

4.3.3. Нажатие и

удержание кнопки «СБРОС» при подаче напряжения питания (при

установке адаптера в коммуникационный порт ИБП) переводит контроллер адаптера в

режим загрузчика.

5. Подготовка к работе

5.1.1. Установите адаптер в коммуникационный порт ИБП, закрепите его самонареза-

ющими винтами, которыми была закреплена заглушку порта.

5.1.2. Подключите сетевой кабель Ethernet 100Base-TX/10Base-T (см. рисунок 2, кабель

в комплект поставки не входит) к разъему RJ-45 «ETHERNET» адаптера и к соответ-

ствующему разъему сетевого оборудования.

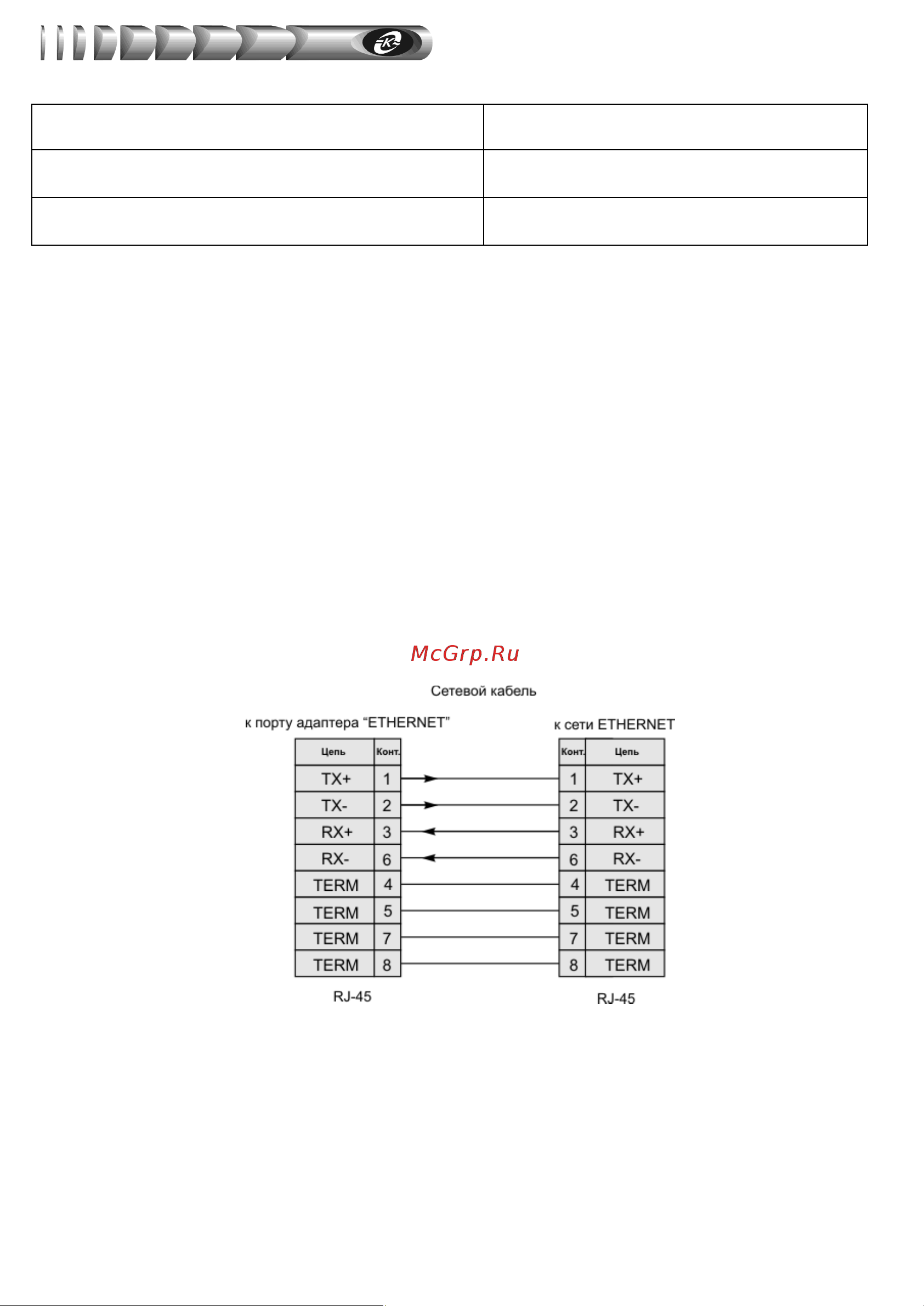

Рисунок 2 - Схема электрическая сетевого кабеля Ethernet 100Base-TX/10Base-T

5.1.3. Соедините между собой и подключите к разъему RJ-25 «SENSORS» адаптера моду-

ли расширения (MDS-4, MRS-4) и цифровые датчики (TS-100D, HTS-100D) при их наличии.

Подключение модулей расширения к адаптеру и друг к другу осуществляется с помощью

коммуникационных шлейфов, входящих в их комплекты поставки, причем разъемы RJ-25

на модулях равнозначны и выполняют функцию

входов/выходов. Цифровые датчики могут

быть подключены к любому свободному разъему RJ-25. Если требуется подключить оба

датчика TS-100D, HTS-100D, то используют тройник и коммуникационный шлейф из ком-

плекта поставки (заказываются отдельно, см. примечания в таблице 2).
