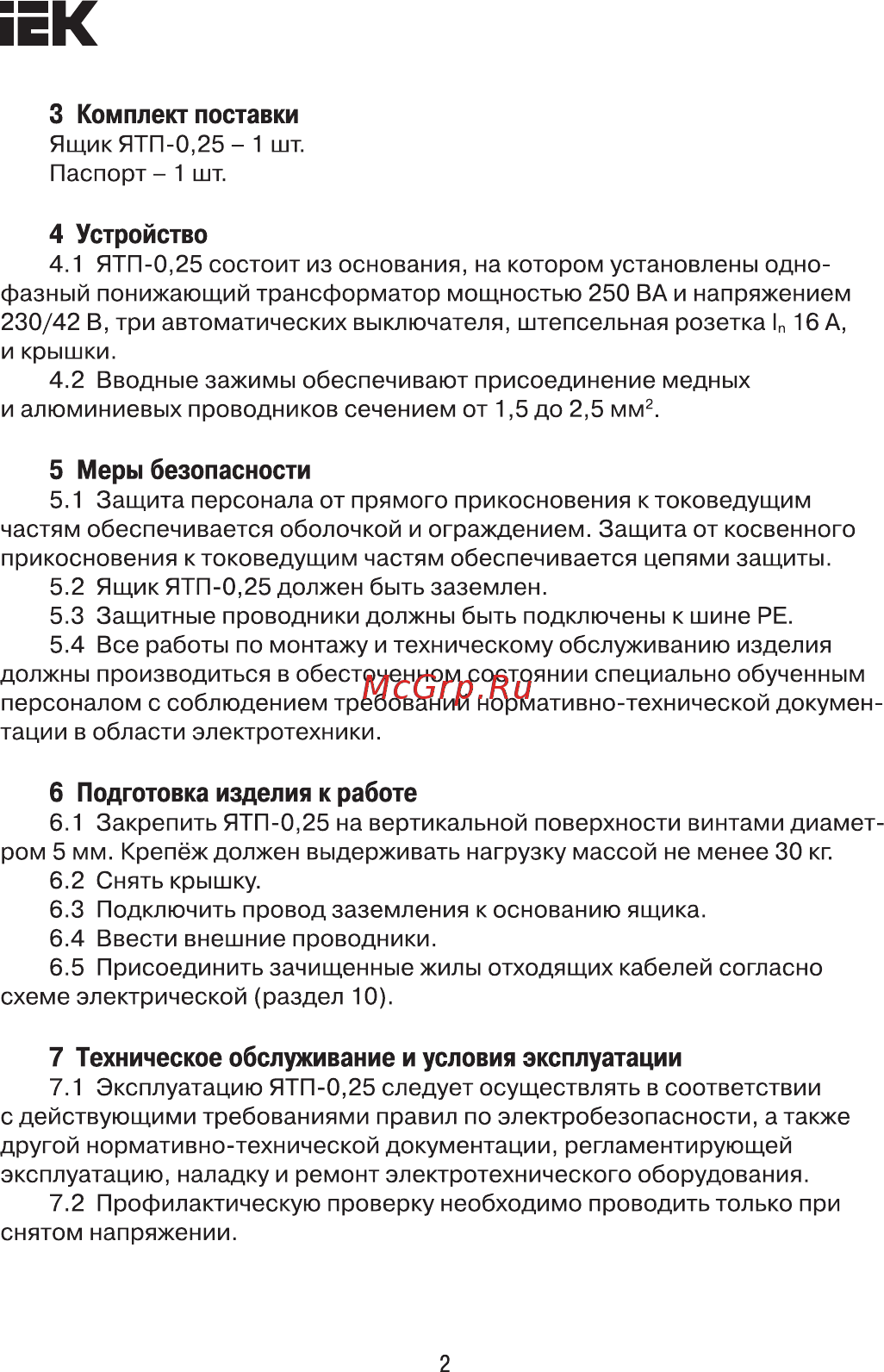

ЕК 3 Комплект поставки Ящик ЯТП 0 25 1 шт Паспорт 1 шт 4 Устройство 4 1 ЯТП 0 25 состоит из основания на котором установлены одно фазный понижающий трансформатор мощностью 250 ВА и напряжением 230 42 В три автоматических выключателя штепсельная розетка 1 16 А и крышки 4 2 Вводные зажимы обеспечивают присоединение медных и алюминиевых проводников сечением от 1 5 до 2 5 мм2 5 Меры безопасности 5 1 Защита персонала от прямого прикосновения к токоведущим частям обеспечивается оболочкой и ограждением Защита от косвенного прикосновения к токоведущим частям обеспечивается цепями защиты 5 2 Ящик ЯТП 0 25 должен быть заземлен 5 3 Защитные проводники должны быть подключены к шине РЕ 5 4 Все работы по монтажу и техническому обслуживанию изделия должны производиться в обесточенном состоянии специально обученным персоналом с соблюдением требований нормативно технической докумен тации в области электротехники 6 Подготовка изделия к работе 6 1 Закрепить ЯТП 0 25 на вертикальной поверхности винтами диамет ром 5 мм Крепёж должен выдерживать нагрузку массой не менее 30 кг 6 2 Снять крышку 6 3 Подключить провод заземления к основанию ящика 6 4 Ввести внешние проводники 6 5 Присоединить зачищенные жилы отходящих кабелей согласно схеме электрической раздел 10 7 Техническое обслуживание и условия эксплуатации 7 1 Эксплуатацию ЯТП 0 25 следует осуществлять в соответствии с действующими требованиями правил по электробезопасности а также другой нормативно технической документации регламентирующей эксплуатацию наладку и ремонт электротехнического оборудования 7 2 Профилактическую проверку необходимо проводить только при снятом напряжении 2
