Вариант
петли слева
Вариант
петли справа

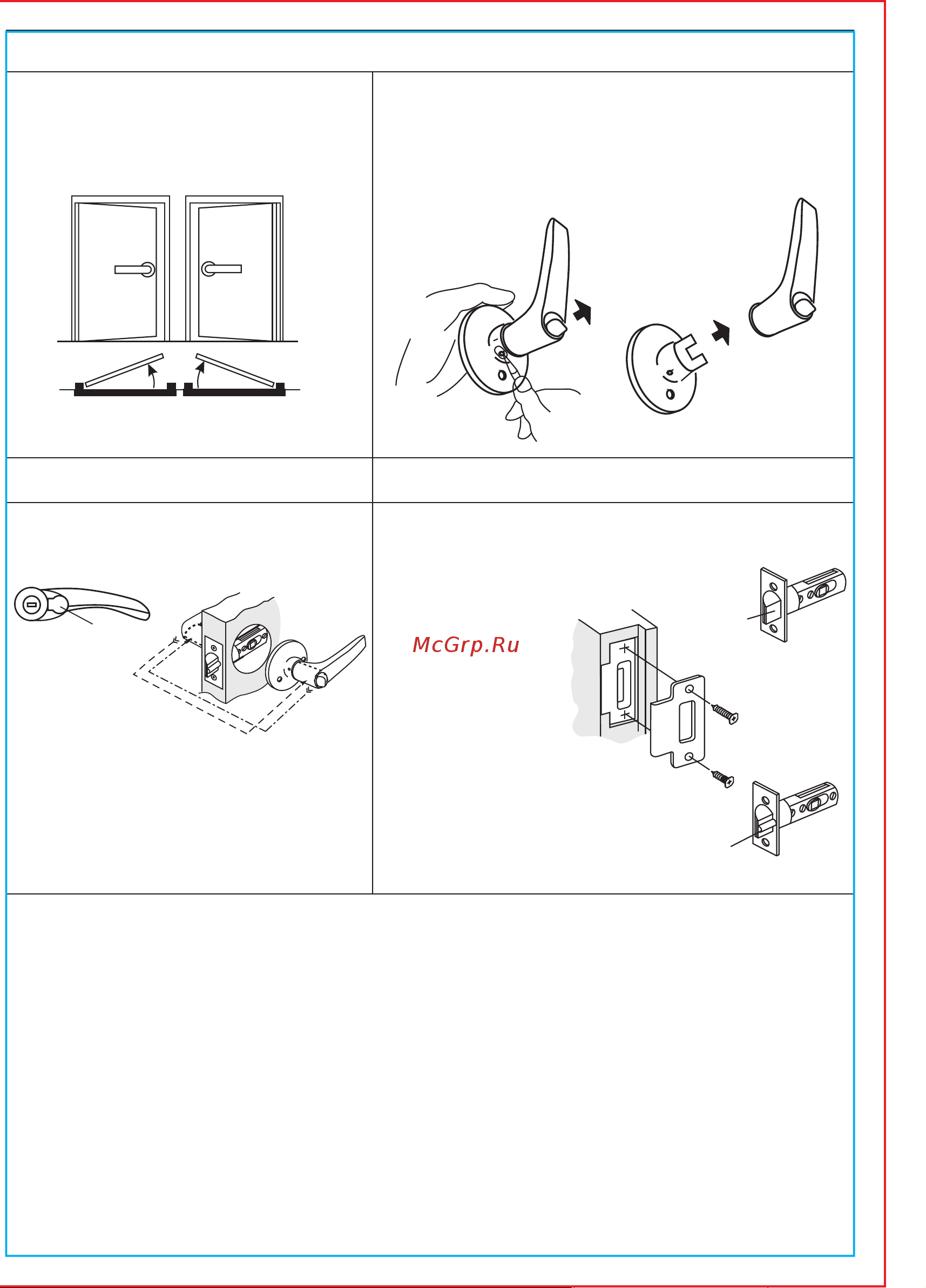

5. Установка на правые/левые двери
В кнобах предусмотрена установка, как на
левые, так и на правые двери. Для моделей с
круглыми и фалевыми симметричными
ручками достаточно перевернуть механизм
защелки, чтобы язычок был направлен в
сторону закрывания двери.
У кнобов с несимметричной фалевой ручкой (варианты испол-
нения "01", ''03'') необходимо дополнительно переставить
механизмы в ручках.
1. Снимите ручки с обеих сторон кноба: Найдите прямо-
угольное углубление на боковой части декоративной накладки
кноба и при помощи специального ключа снимите ручки
кноба (Рис.6).
2. Для кнобов исполнения "03"выньте
внутренние механизмы из ручек и поменяйте
их местами (Рис.8).
3. Для кнобов исполнения "01"(c ключом)
перед тем,как вынуть цилиндровый механизм,
выньте пластиковую заглушку(Рис.7), затем
поменяйте местами цилиндровый механизм и
механизм фиксации и зафиксируйте
цилиндровый механизм в другой ручке
заглушкой.
Заглушка
Рис.5 Рис.6
Рис.7
Рис.8
6. Установка ответной планки
На дверной коробке отметьте место установки ответной
планки таким образом, чтобы язычок защелки располагался
напротив паза ответной планки. Сделайте выборку под
пластиковый вкладыш и ответную планку.
Установите вкладыш и планку.
Закрепите шурупами.
Для моделей с ключом
(вариант исполнения
"01") Рис.11, устанавли-
вайте ответную планку
на одной высоте с
защелкой таким образом,
чтобы дополнительный
язычок защелки при
закрывании оставался
утопленным в тело
защелки. Проверьте
работоспособность
защелки с двух сторон.
дверного полотна.
Защелка с допол-
нительным язычком-
вариант исполнения
кнобов ''01''
Защелка -
вариант испол-
нения кнобов
"03","05"
Рис.10
Рис.11
Рис.9
