2.6.2 Использование удлинительного кабеля

При необходимости используйте удлинительный кабель с заземляющим проводом, соответству-

ющий номинальной мощности станка. При использовании катушек обязательно полностью

разматывайте кабель.

При значительной длине удлинительного кабеля и малом поперечном сечении подводящих

проводов, происходит дополнительное падение напряжения, которое может привести

к неустойчивой работе электродвигателя станка.

3. СБОРКА, РЕГУЛИРОВКА И ИСПОЛЬЗОВАНИЕ СТАНКА

3.1 Распаковка и установка

Масса станка составляет более 30 кг. Соблюдайте осторожность при его

перемещении.

Аккуратно распакуйте и достаньте станок и отдельные детали из упаковки, осмотрите изделие на

наличие повреждений. О любых повреждениях следует немедленно сообщить дистрибьютеру.

Перед сборкой и использованием станка внимательно изучите инструкцию для

выполнения надлежащей сборки, технического обслуживания.

Удалите защитную смазку с поверхности стола и всех неокрашенных деталей. Для ее снятия

используйте мягкую ткань, смоченную керосином (не применяйте для этой цели ацетон, бензин

или разбавитель лака). После очистки покройте поверхности воском. Излишки воска удалите для

предотвращения его попадания на заготовки.

В целях безопасности не подключайте станок к источнику подачи питания до

полного окончания его монтажа.

Вибрация и другие силы, возникающие в процессе эксплуатации, могут внезапно сдвинуть

заточной станок и серьезно увеличить риск травмы. Прикрутите заточной станок к неподвижной

и плоской поверхности, которая не сдвинется во время эксплуатации. Выбирайте крепеж исходя

из материала основания под крепление и веса станка (не входит в комплект поставки).

3.2 Сборка и регулировка

Перед включением станка убедитесь, что все узлы надёжно закреплены и не

препятствуют движению заточного диска.

Ослабьте четыре рукоятки A, B, F, G (рис. 2) по

бокам кронштейна. Установите кронштейн на

рабочий стол. Зафиксируйте положение

кронштейна рукоятками.

Для установки направляющей, снимите крон-

штейн с рабочего стола и прикрутите к нему

направляющую, используя три винта и три

шайбы D, расположенные на кронштейне.

Чтобы настроить угол заточки, ослабьте две

рукоятки B, F и настройте необходимый угол

заточки, при помощи рукоятки тонкой

подстройки E. Зафиксируйте положение угла

заточки при помощи рукояток фиксации.

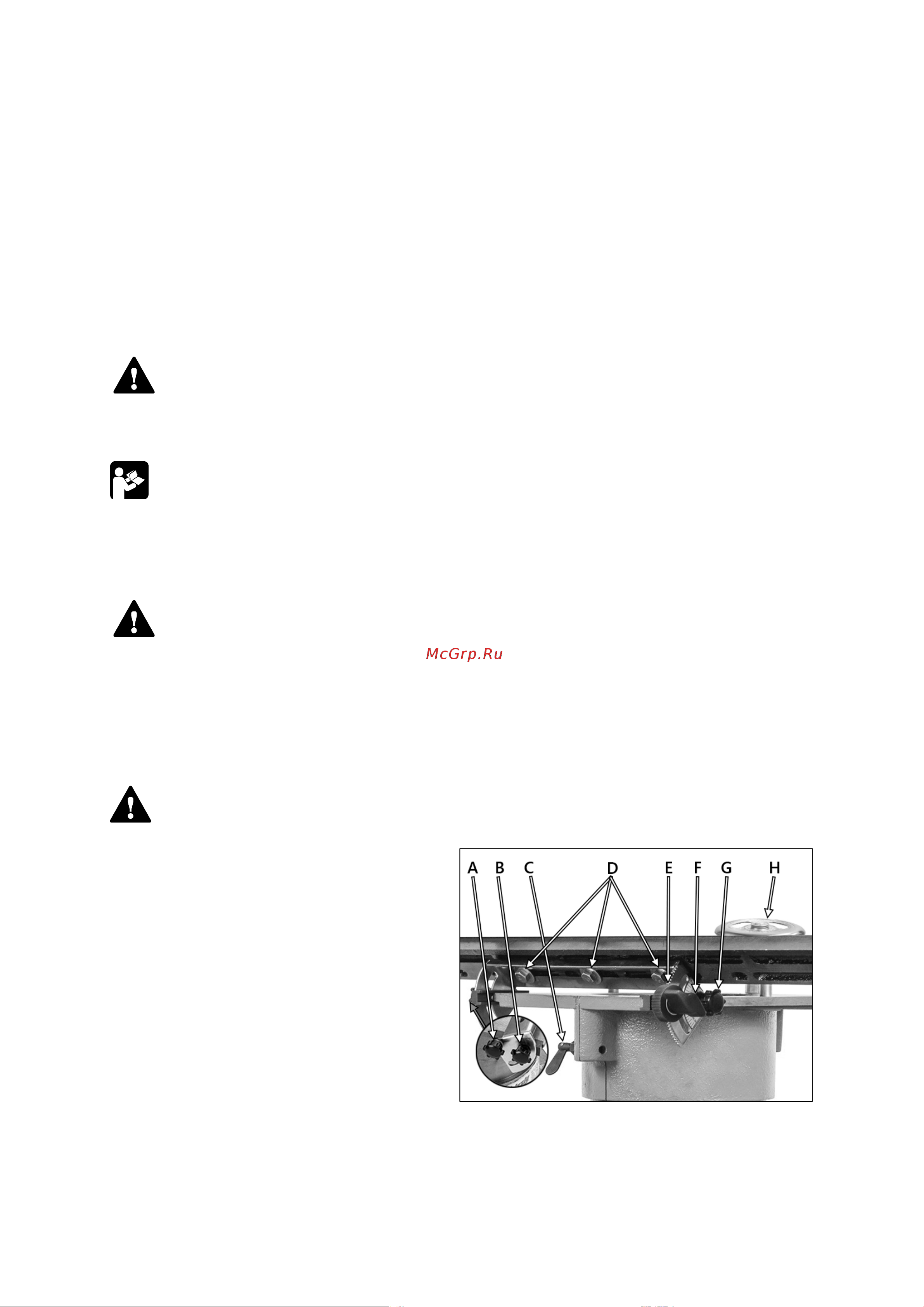

Рисунок 2.
