ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

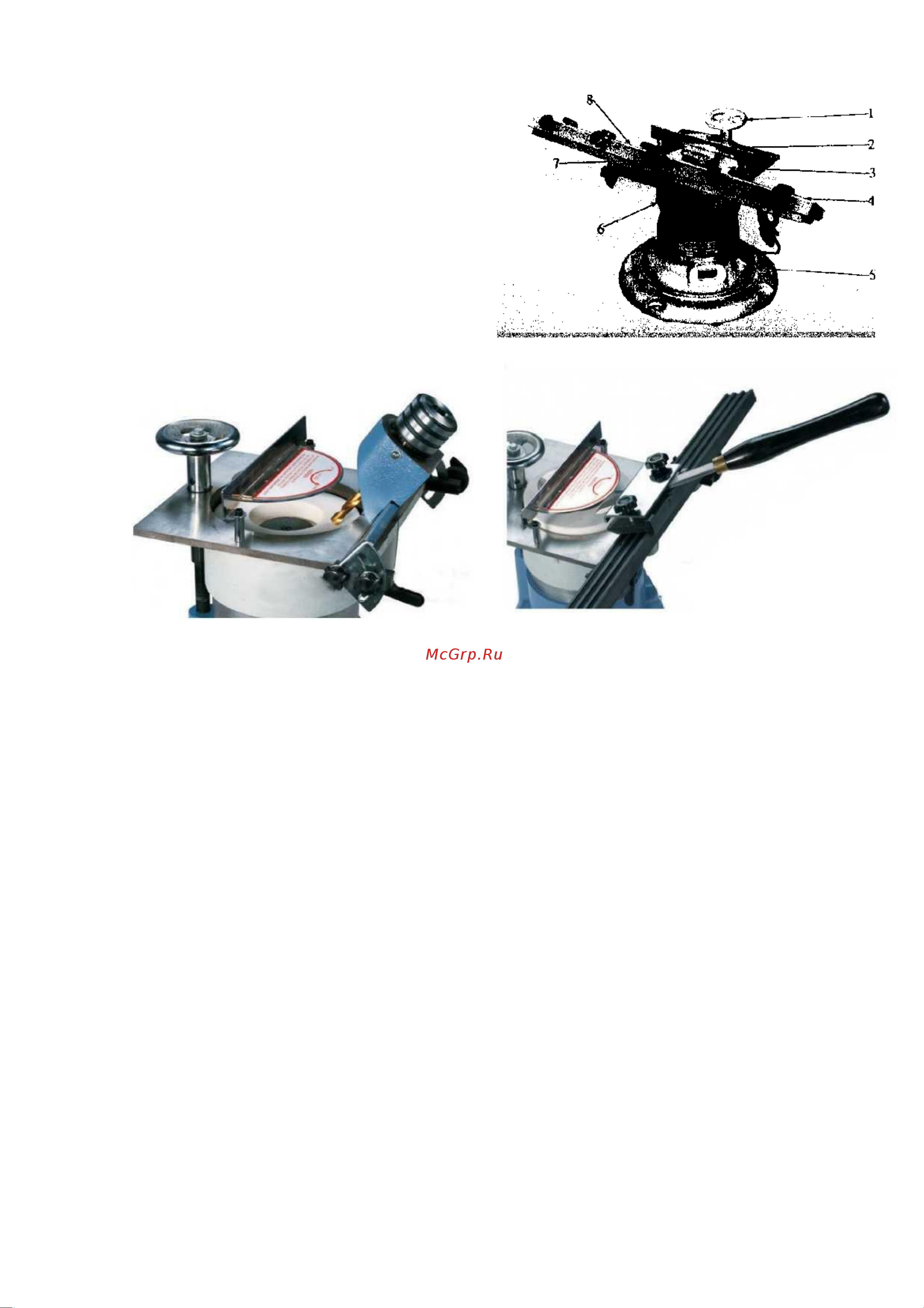

См фото 1

Таблица регулировки высоты колеса

Защитный кожух/ограждения

З. Колесо заточки

4.Работа плиты-регулируемые (15-90° )

5.Прочный 1/2 л. с. двигатель

6.Таблица блокировок

Нож высота ручки регулировки

Нож фиксирующая пластина

ОПЦИИ

Заточка сверла Заточка стамесок

Крепление шлифовального станка

Установите станок на верстак стандартной высоты, 25-50 мм от края стола.

Установка заточного круга (см. фото ниже)

Установите опорный диск на шпиндель станка. Установите на опорный диск

заточной круг. Оденьте на шпиндель прижимной диск. Притяните прижимной диск

винтом с внутренним шестигранником, ввернув его в отверстие шпинделя.

Установка поворотной планки (см. фото ниже)

Оденьте поворотную планку на станину станка, выставив обе стойки таким

образом, чтобы поворотная планка встала параллельно краю станины. Затяните

прижимные винты в нижней части планки. Выставьте необходимый угол заточки

по градусной шкале и закрепите поворотную планку запорными винтами.

Монтаж опорной пластины (см. фото ниже)

Установите опорную пластину на поворотную планку таким образом, чтобы

выступающие части были равно удалены от краев поворотной планки. Вставьте 3

винта в основание опорной пластины со стороны поворотной планки и плотно

затяните их.

Монтаж рабочей пластины (см. фото ниже)

Поместите затачиваемые ножи в одну из рабочих пластин согласно их габаритов.

Выставьте необходимый вылет острия ножа с помощью боковых упоров.

Притяните крышку рабочей пластины винтами с барашками. Установите рабочую

пластину на опорную пластину.
