Правка шлифовального круга

После использования поверхность шлифовального круга становится неровной и

требует правки. Чтобы поправить шлифовальный круг надо сделать следующее:

1. Ослабить зажим стола.

2. Вращать колесо подъема стола против часовой стрелки и поднять его

максимально вверх.

3. Установите поворотную планку, и закрепите её на столе под углом 90

градусов. Разместите 2 трапециевидных прижима узкой частью на планке.

Поместите между прижимами правочный брусок и затяните прижимы.

4. Включите вращение заточного диска и медленно опускайте стол до легкого

касания заточного бруска с кругом.

5. Придерживайте заточной брусок сверху и, понемногу опуская стол,

заправьте круг.

Внимание: заточной круг правиться не по все поверхности, на внутренней стороне

круга остается край шириной примерно 10 мм

Замена заточного диска

Ослабить и снять ограждение с использованием 4мм шестигранного ключа.

Ослабить и удалить фланец заточного круга используя 4мм шестигранный ключ.

Удалить заточной круг и заменить на новый. Установить фланец и винт крепления

на место с помощью 4мм шестигранного ключа.

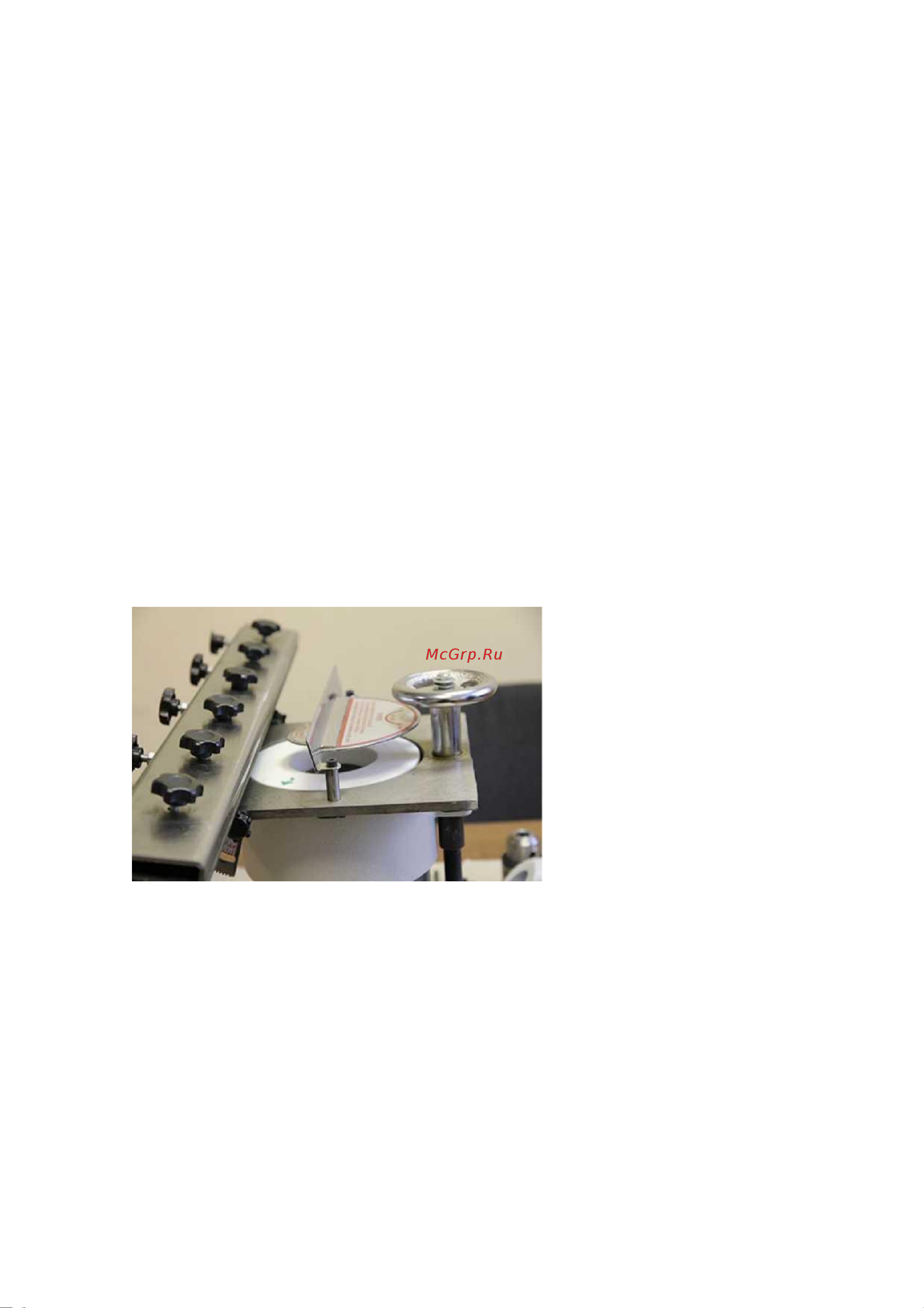

Установка строгальных/фуговальных ножей

1. Удалите прижимающую ножи верхнюю пластину и размещенные вдоль

нижнего края опорной пластины ножи.

Отрегулируйте прижимные винты, так чтобы они не касались затачиваемых

ножей.

2. Поместите ножи скошенным краем вниз на опорную пластину напротив

регулировочных винтов. Вставьте верхнюю пластину и затяните прижимные

винты

3. Внимание! Ножи должны быть расположены строго на против

регулировочных винтов, проверьте дважды.
