Втулка

Рычаг деления шага

Диск с отверстиями

Регулировка эксцентрикового стопорного

штифта

Гайка

Шлифовальный шпиндель

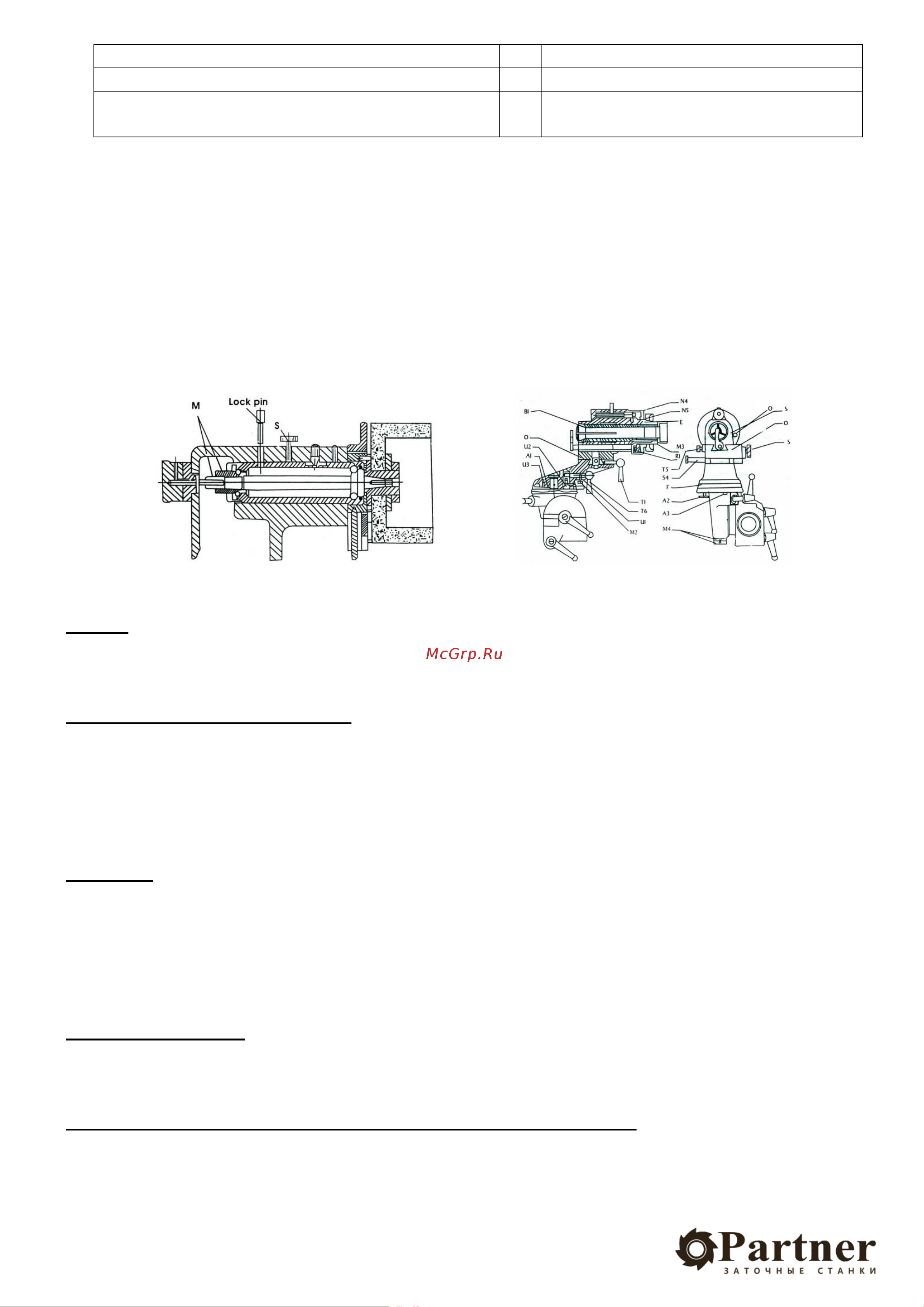

Подшипник шпинделя был отрегулирован на заводе-изготовителе с целью исключения

возможного люфта. В случае возникновения зазора, затяните две гайки М. Для этого вытащите

шпиндель из установочного отверстия, ослабив винт S и сняв детали. Чрезмерное затягивание может

привести к поломке подшипника. После вторичной установки шпинделя осторожно затяните винт,

чтобы закрепить шпиндель на месте.

Обслуживание станка и оснастки

Общее

После продолжительного периода использования необходимо демонтировать каретку,

очистить и смазать втулку подшипника, передвижную каретку и поворотные рычаги.

Подшипник цангового патрона

Для того чтобы снять подшипник цангового патрона действуйте следующим образом:

снимите кольцевую гайку N5, делительный барабан N4 и градуированное кольцо R7 в

указанном порядке. Снимите две гайки M3, потяните и снимите втулку подшипника E. Камера

в суппорте L становится доступной, она должна быть очищена растворителем и заполнена

смазкой.

Ползунок

Выверните зажимный болт T5 и снимите болт S5. Выньте передвижную делительную

головку S. Очистите все рабочие поверхности, слегка смажьте маслом. Так как поперечный

суппорт снять нельзя, ослабьте зажимный винт T1 и поверните винт S4, чтобы переместить

поперечный суппорт в крайнее положение. Очистите опорные поверхности, слегка смажьте

маслом.

Поворотный рычаг

Чтобы снять поворотный рычаг и делительную головку в сборе, снимите две гайки M4,

очистите поверхность подшипников и смажьте маслом.

Регулировка зажимного механизма делительного барабана F

После продолжительного использования зажимного рычага T6, винт U2 нужно будет

отрегулировать. Для этого выполните следующие действия: снимите кронштейн, как описано

выше, затем выверните винт U3 и снимите планку А1. Выверните гайку М2 и винт U1, затем
