Руководство по эксплуатации Заточной станок для мокрого и сухого шлифования
www.zubr.ru www.zubr.ru
|
|
4
5
II
20
21
19
8
7
4
10
9
16
13
11 1 12 2 14 15 32
6
5
17 18

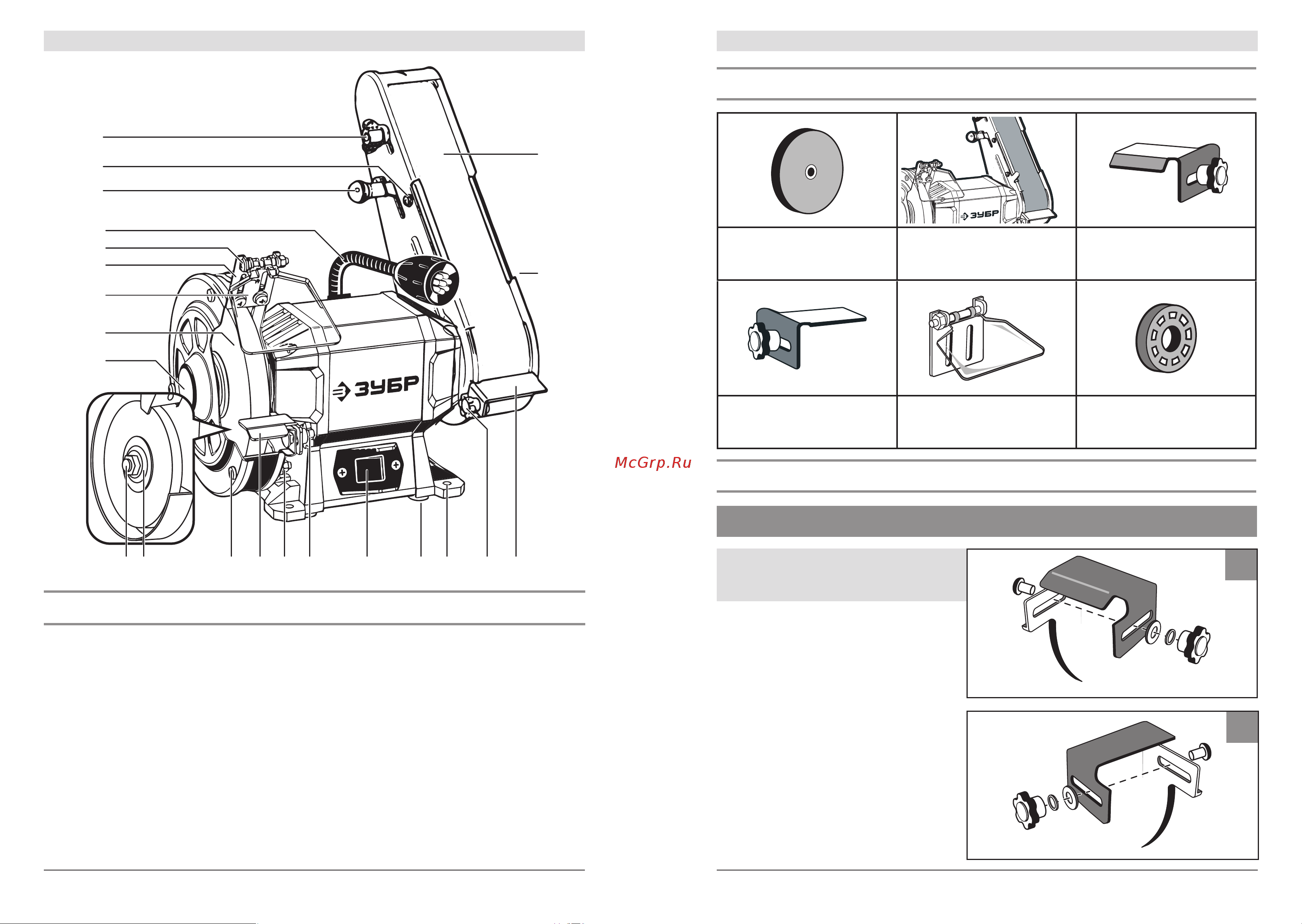

Устройство
Инструкции по применению
Комплектация
1. Металлический упор
2. Фиксаторы упоров
3. Металлический упор
шлифовальной ленты
4. Крышка кожуха шлифовального круга
5. Крышка кожуха шлифовальной ленты
6. Шлифовальная лента (установлена)
7. Шлифовальный круг (установлен)
8. Защитное стекло
9. Кронштейн
10. Крепёж защитного стекла
11. Крепёжный винт крышки кожуха
12. Крепёжная гайка крышки кожуха
13. Выключатель
14. Резиновые опоры
15. Отверстия для крепления
станка к рабочему столу
16. Светодиодная (LED) лампа
17. Гайка
18. Внешний фланец
19. Винты крепления кожуха шлиф ленты
20. Винт регулировки положения
шлифовальной ленты
21. Натяжитель шлифовальной ленты
22. Внутренний фланец
23. Переходная втулка
Сборка
Шлифовальный круг
(установлен)
Шлифовальная лента
(установлена)
Металлические упоры
шлифовального круга
с комплектом крепления
I
1. Установка упора
для инструмента
Металлический упор
шлифовальной ленты
с комплектом крепления
Защитное стекло
с комплектом крепления
Переходная втулка
для шлифовального круга
(установлена)
