Руководство по эксплуатации Станок заточной

www.zubr.ru www.zubr.ru

|

|

4

5

4

8

7

3

6

1

7

141312

9

10

16 2

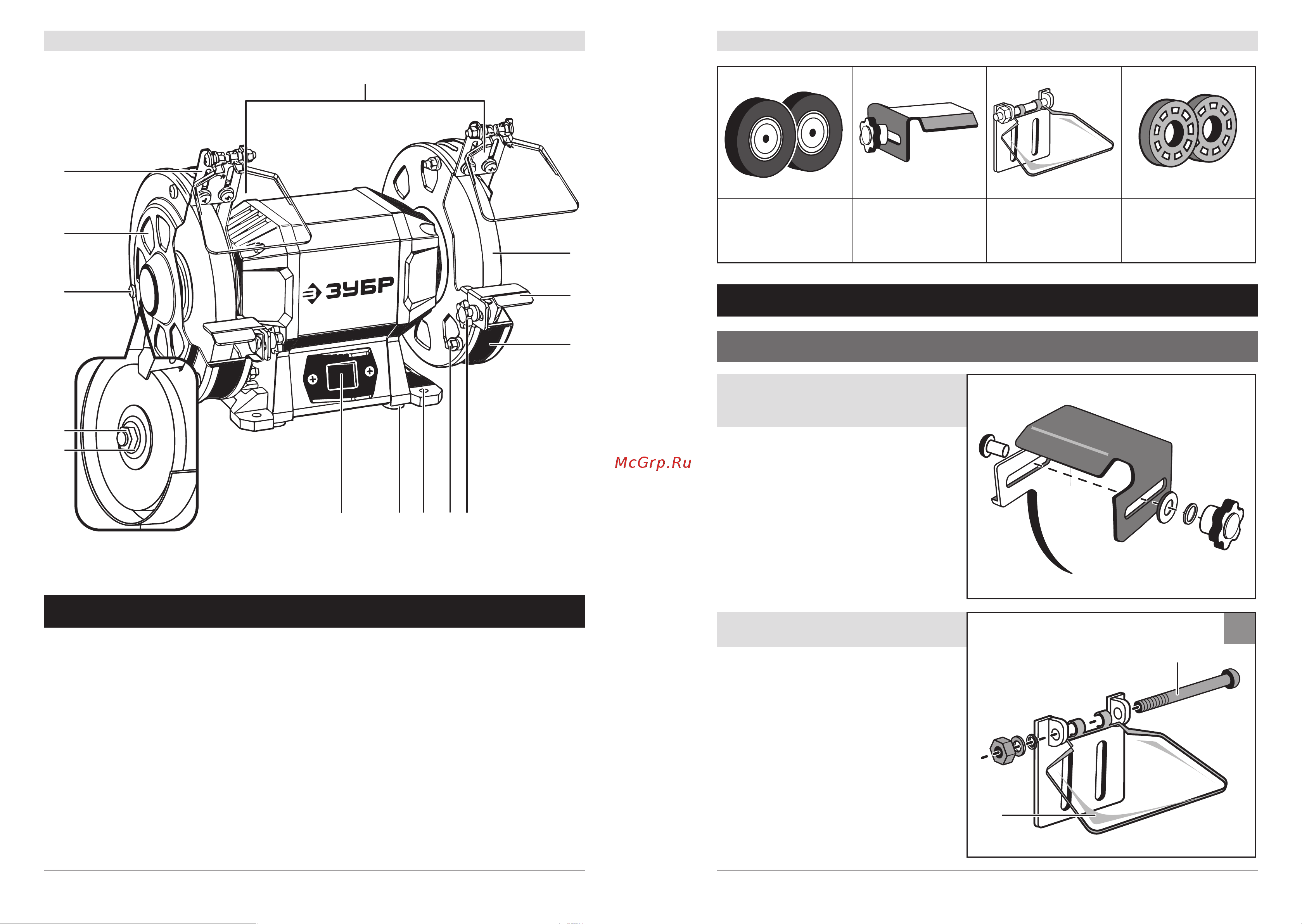

Устройство

Инструкции по применению

1. Металлический упор

2. Фиксатор упора

3. Защитное стекло

4. Кронштейн

5. Крепление защитного стекла

6. Шлифовальный круг (установлен)

7. Крышка кожуха шлифовального круга

8. Винты крепления крышки кожуха

9. Гайка крепёжная

10. Внешний фланец

11. Внутренний фланец

12. Выключатель

13. Резиновые опоры

14. Отверстия для крепления

к опорной поверхности

15. *Переходная втулка

(только для СТ-200)

16. Гайка крепёжная

Сборка

Шлифовальные круги

(установлены) 2 шт.

Металлические упоры

с комплектом

крепления

Защитное стекло

с комплектом

крепления

Переходные втулки

для шлифовальных кру-

гов 2 шт. (установлены)

(только для СТ 200)

I

1. Установка упора

для инструмента

2. Установка защитного стекла

3

5
