Рис2.

1.1 Импульсное зажигающее устройство типа ИЗУ 50 – 400/001

УХЛ2 (в дальнейшем ИЗУ), предназначено для зажигания разрядных

ламп высокого давления типов ДНаТ и ДРИ мощностью 50, 70, 100, 150,

250, 400 Вт совместно с соответствующим индуктивным

пускорегулирующим аппаратом (ПРА) при включении их в сеть

переменного тока частоты 50 Гц с номинальным напряжением 220 В.

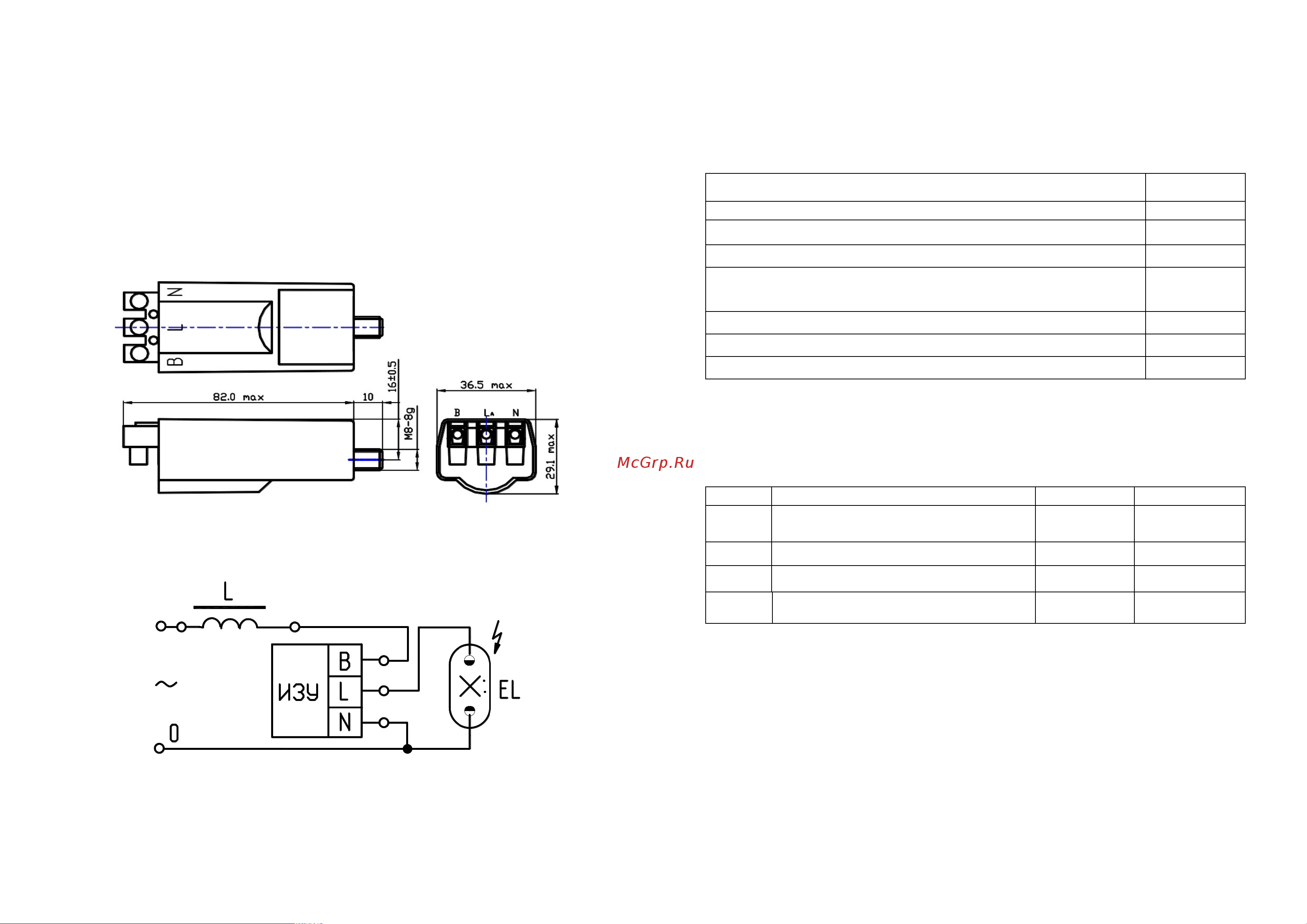

1.2 Общий вид, габаритные размеры ИЗУ приведены на рис 1.

1.3 Схема подключения ИЗУ приведена на рис2.

1.4 Масса ИЗУ не более 130 г.

Рис1.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ

2.1 Основные параметры ИЗУ должны соответствовать

параметрам, приведенным в таблице 1.

Таблица 1.

Наименование параметров Норма

1 2

Напряжение питающей сети, В 220±10%

Рабочий ток, мах, А 4.7

Диапазон рабочих температур: при токе 4.7 А, °С

при токе менее 3А, °С

-60... +60

-60... +70

Температура корпуса ,max, °С 105

Амплитуда зажигающего импульса, min-max, кВ 3,5-5

Количество импульсов за период, min 1

2.2 Содержание цветных металлов:

- медь – 22 г. в катушке.

3.КОМПЛЕКТНОСТЬ

№ п\п Наименование изделия Количество Примечание

1. ИЗУ 50-400/001 УХЛ2

ВУШК 675870.001 ТУ

2. Гайка М8-8Н.016 ГОСТ 5915-70

3. Шайба стопорная М8 DIN 6798A

4. Паспорт ВУШК 675873.001 ПС

4.НАДЕЖНОСТЬ

Срок службы ИЗУ не менее 10 лет.

5.ГАРАНТИИ ИЗГОТОВИТЕЛЯ

Изготовитель гарантирует соответствие качества данного ИЗУ

требованиям ВУШК 675870.001 ТУ при соблюдении потребителем условий

и правил хранения, подключения, и эксплуатации, приведенных в паспорте

и ТУ на изделие.
