BREXIT для труб от 1 до 12 дюймов 2111003 Инструкция по эксплуатации онлайн [16/28] 859949
![BREXIT для труб от 1 до 12 дюймов 2111003 Инструкция по эксплуатации онлайн [16/28] 859949](/views2/1877873/page16/bg10.png)
16

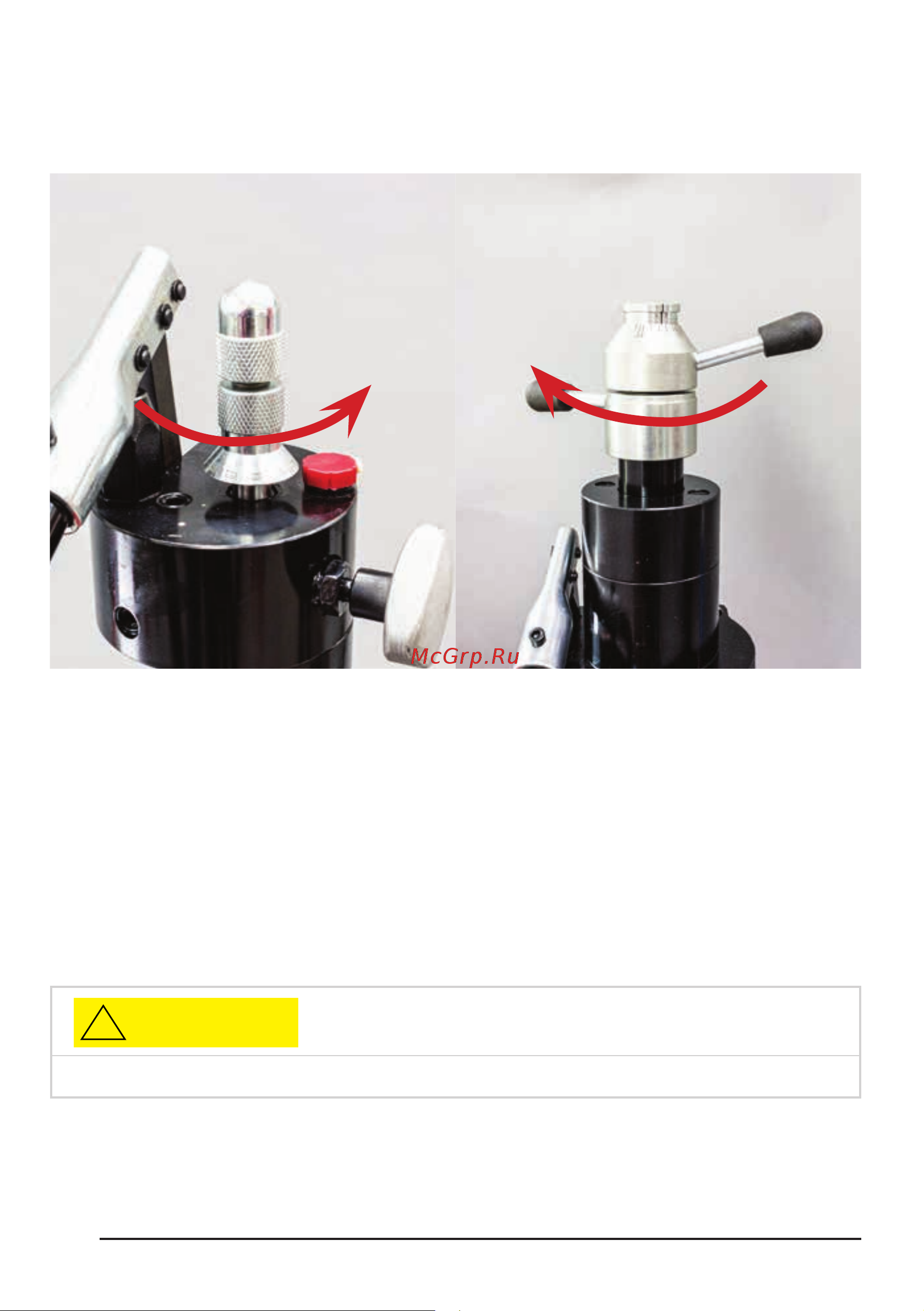

Рис. 5
Станки до 6” Станки до 12”
2.3.3 Формирование желобка
Толщина стенок труб не должна превышать максимальную толщину, указанную в таблице
ниже «Максимальная и минимальная толщина стенки трубы». Не выполняйте накатку на
стальные трубы 8”сортамента 40, если их твёрдость по Бриннелю превышает 150.
Периодически проверяйте желобок с помощью ленты для измерения диаметра или
похожего измерительного устройства.
Диаметр желобка следует измерять лентой для измерения диаметра.
ВНИМАНИЕ
!
2. Вращайте пронумерованную ручку регулировки глубины (по часовой стрелке), пока
она не остановится в верхней части станка.
3. Отведите ручку регулировки глубины на один оборот (рис. 5).
Чтобы увеличить глубину желобка, поверните ручку регулировки глубины на одну отметку
против часовой стрелки. Чтобы уменьшить глубину желобка, поверните ручку регулировки
глубины по часовой стрелке.
