1. ОПИСАНИЕ И РАБОТА
1.1 Описание и работа изделия
Наименование Значение
Артикул 2111000 2111002 2111003 2111001
Модель 6A 6B 12A 12B
Мощность, Вт 1100 1100 1500 1500
Напряжение питания, В/Гц 220/50 220/50 220/50 220/50
Частота вращения, об/мин 24 24 24 26
Размер труб, дюйм 1.1/4 - 6 2 - 6 1 - 12 2 - 12
Размеры (ВхШ), мм 810 х 440 х 810 810 х 440 х 810 860 х 450 х 820 860 х 450 х 820
Масса, кг 82 75 121 144
1.1.1 Назначение изделия
Желобонакатные станки предназначены для накатки желобков на стальных трубах от 1 до
12 дюймов. Используются при монтаже без сварки трубопроводных систем водоснабжения,
теплоснабжения, пожарной безопасности, промышленных систем.
1.1.2 Технические характеристики
Основные параметры желобонакатного станка приведены в таблицах с 1, 2.
Таблица 1. Технические характеристики

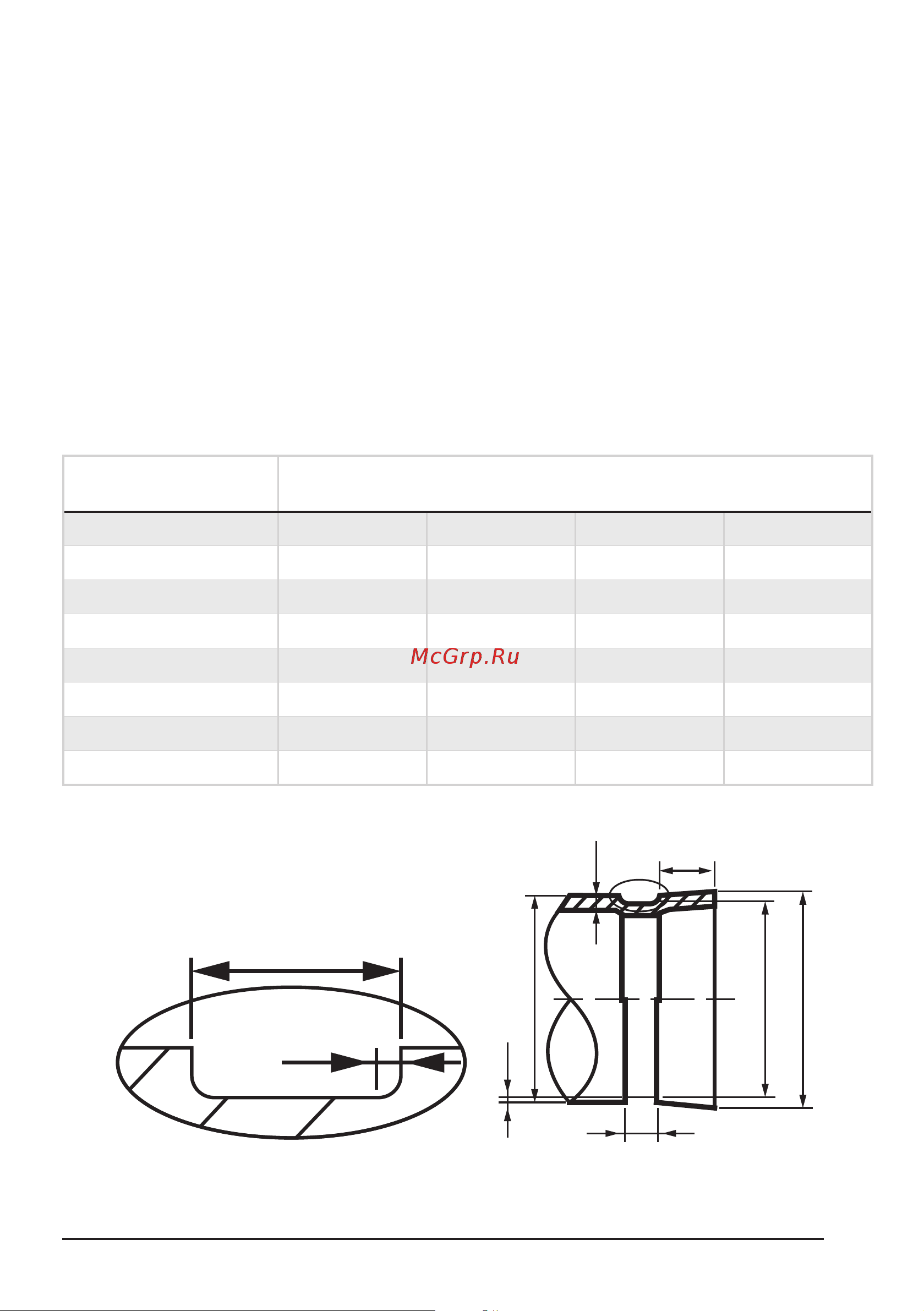

Рис.1 Стандартные размеры накатки желобов
B
E
B
A
OD
F
C
T
D
