9
Потребитель должен обеспечивать её сохранность.
Предприятие-изготовитель имеет право наносить на упаковку дополнительную
информацию, не противоречащую требованиям настоящих Технических условий и
позволяющую идентифицировать изделие и его изготовителя.
1.1.6 Упаковка
Транспортная упаковка изделия должна обеспечивать сохранность изделия при хранении,
а также сохранность изделия при транспортировке.
Конструкция упаковки должна исключать возможность свободного перемещения
устройств внутри нее.
Упаковка должна предусматривать удобство перемещения (переноса, погрузки, разгрузки).
Желобонакатный станок включает в себя следующие составные части:
• Гидравлический ручной пресс для подачи накаточного ролика. Имеет ручку со шкалой
для регулировки глубины накатки желоба.
• Станина со съемными опорами.
• Электрический привод с кнопками управления
• Накаточный ролик. Служит для накатки желоба.
• Ведущий ролик. Служит для поддержки и вращения трубы.

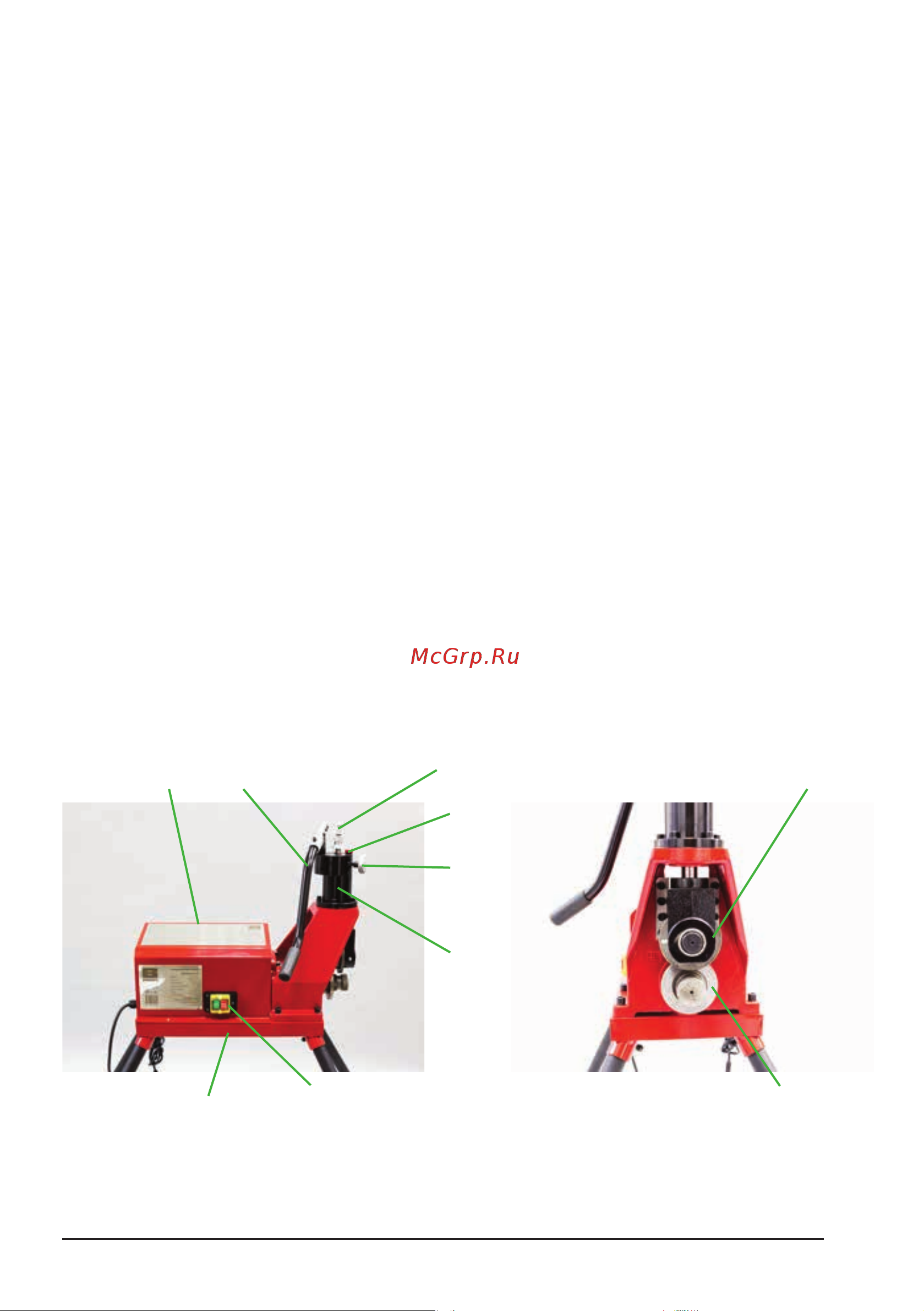

1 – станина, 2 – электрический привод, 3 – гидравлический пресс, 4 – рычаг пресса, 5 –
сапун, 6 – возвратный клапан, 7 – ручка регулировки глубины желобка, 8 – кнопки включения/
выключения, 9 – ведущий вал, 10 – накаточный вал.
1.2 Составные части изделия
7
5
6
3
1042
8
9
1
