17
Размер труб Минимальный Максимальный Размер труб Минимальный Максимальный
2” .065 .154 5” .109 .258
2½” .083 .203 6” .109 .280
3” .083 .216 8” .109 .322
3½” .083 .226 10” .134 .165
4” .083 .237 12” .156 .180
Все размеры даны в дюймах.

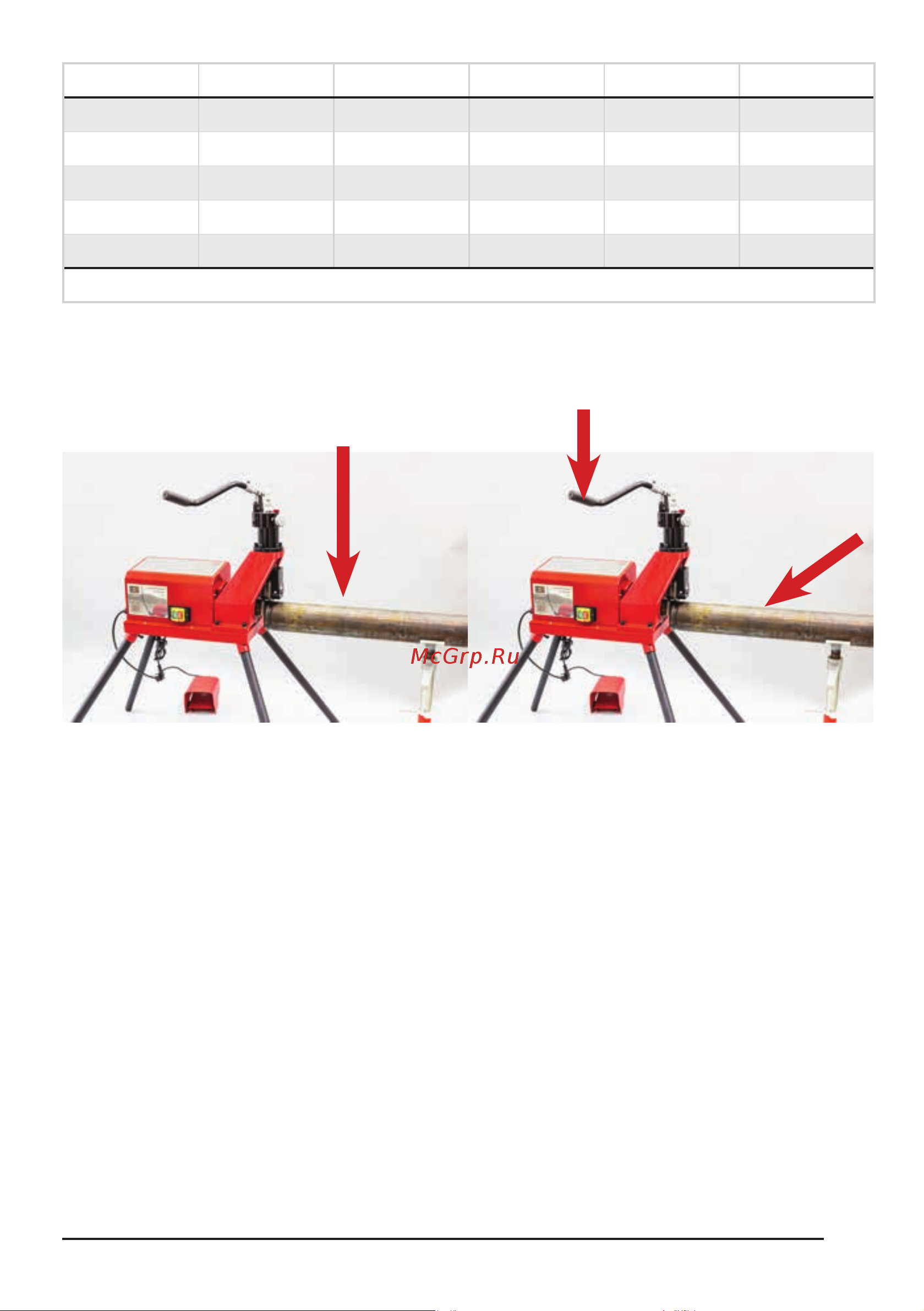

Рис. 6 Нажмите на трубу, когда силовой
привод работает в режиме FOR
Рис. 7 Нажмите на трубу, когда силовой
привод работает в режиме REV
1. Если труба «уходит» от ведущего ролика, увеличьте смещение (рис. 3 и 4).
2. Если фланец ведущего ролика царапает конец трубы, уменьшите смещение.
3. Если у трубы слишком большой раструб, опустите конец трубы до уровня
желобонакатчика.
4. Если труба качается и/или «уходит» от ведущего ролика, поднимите конец трубы до
уровня желобонакатчика.
5. На короткие трубы (до 91 см) следует слегка надавливать, чтобы сохранить градус
смещения.
2.4 Советы по накатке
