3
FR

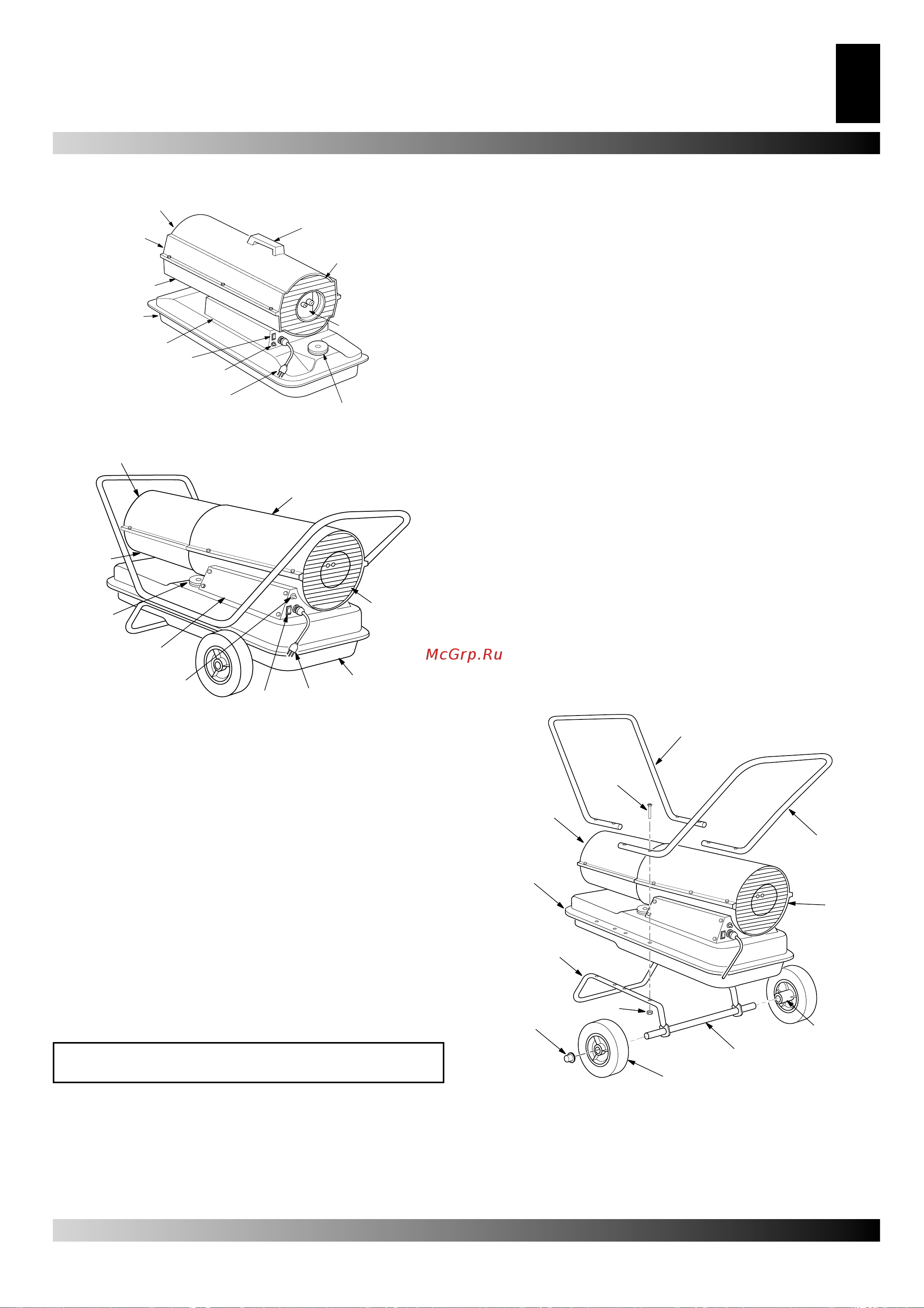

NOMENCLATURE DES PIÈCES
(voir fi gure 1, e 2)
A. Sortie d’air chaud, B. Poignée, C. Grille de protection
du ventilateur, D. Cache-fi ltre, E. Bouchon du réservoir de
carburant, F. Cordon électrique, G. Lumière de ON/OFF,
H. Panneau latéral, I. Réservoir de carburant, L. Boîtier, M.
Couvercle, N. Bouton de réarmement du détecteur d’extinction
de fl amme.
DÉBALLAGE
1. Retirer tous les emballages de protection utilisés pour le
transport.
2. Retirer tous les éléments contenus dans la boîte.
3. Vérifi er s’ils ont été endommagés pendant le transport. Si
l’appareil est endommagé, avertir au plus tôt le concessionn-
aire qui l’a vendu.
CARBURANTS
AVERTISSEMENT: Ne se servir de fi oul n°1 pour éviter les
risques d’incendie ou d’explosion.
Ne pas se servir de carburants lourds tels que le fi oul n°2 ou
le carburant diesel n°2. L’utilisation de carburants lourds peut
donner lieu:
• au colmatage du fi ltre à carburant et du gicleur;
• au besoin d’ajouter au carburant des produits antigel non toxi-
ques durant les périodes de grand froid;
IMPORTANT: Se servir d’un bidon utilisé EXCLUSIVEMENT
pour du DIESEL. S’assurer que le récipient de stockage est
propre. Les matières étrangères telles que la rouille, la pous-
sière ou l’eau provoquent l’arrêt de l’appareil par le détecteur
d’extinction de fl amme. En outre, elles peuvent exiger un net-
toyage plus fréquent du circuit d’alimentation en carburant.
MONTAGE
(pour modèles 29 e 44 kW)
Ces modèles sont livrés avec des roues et des guidons. Ces
derniers et leur boulonnerie de montage se trouvent dans la
boîte d’expédition.
Outils Nécessaires
● Tournevis cruciforme de taille moyenne.
● Clé plate ou à molette de 3/8 po.
● Marteau.
1.Faire passer l’essieu dans le berceau. Installer les roues sur
l’essieu. IMPORTANT: Installer les roues avec le côté allongé
du moyeu tourné vers le berceau (voir fi gure 3).
2.Placer les écrous borgnes sur les extrémités de l’essieu. Ta-
per légèrement dessus avec le marteau pour les mettre en
place.
3. Placer l’appareil de chauffage sur le berceau. S’assurer que
le côté entrée d’air (arrière) de l’appareil se trouve au-dessus
des roues. Aligner les trous du rebord du réservoir de carbu-
rant avec les trous du berceau.
4. Placer les guidons avant et arrière sur le rebord du réservoir
de carburant. Faire passer les vis à travers les guidons, le
rebord du réservoir et le berceau. Ceci fait, serrer à la main
un écrou sur chaque vis.
5. Une fois toutes les vis en place,serrer fermement les écrous.
A. Sortie d’air chaud, B. Vis, C. Guidon avant, D. Guidon
arrière, E. Entrée d’air, F. Moyeu allongé, G. Essieu, H.
Roue, I. Écrou, L. Écrou borgne, M. Berceau, N. Rebord
du réservoir de carburant.
A.
M.
C.
I.
F.
G.
N.
H.
E.
L.
Figure 2 – Modéles 29 e 44 kW
Figure 3 – Montage des roues et des guidons.
A.
B.
C.
D.
E.
F.
G.
H.
L.
I.
M.
N.
A.
B.
C.
D.
E.
F.
G.
H.
I.
L.
M.
N.
Figure 1 – Modèles 10 e 20 kW
